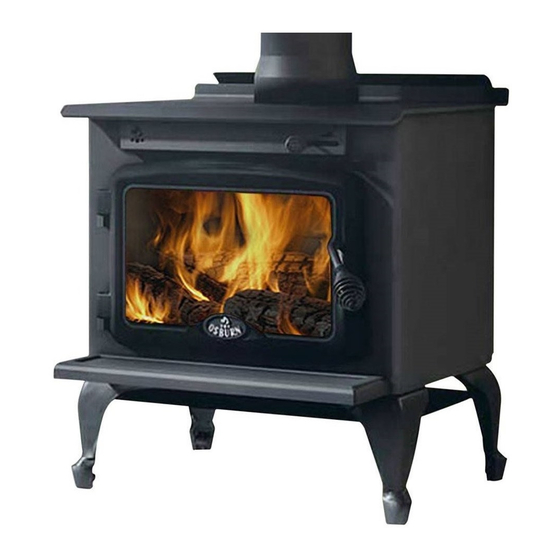

Osburn 900 Installation And Operation Manual

Cordwood  stove
Hide thumbs Also See for 900:
Table of Contents

Advertisement

Quick Links

See also: Owner's Manual
INSTALLATION AND OPERATION MANUAL
OSBURN 900
250, rue de Copenhague, St‐Augustin‐de‐Desmoures (Quebec) Canada  G3A 2H3

This  manual  is  available  for  free  download  on  the  manufacturer's  web  site.  It  is  a  copyrighted
document. Re‐sale is strictly prohibited. The manufacturer may update this manual from time to
time  and  cannot  be  responsible  for  problems,  injuries,  or  damages  arising  out  of  the  use  of
information contained in any manual obtained from unauthorized sources.

Printed in Canada
www.osburn‐mfg.com
Stove Builder International Inc.
Tel: (418) 878‐3040     Fax: (418) 878‐3001
READ AND KEEP THIS MANUAL FOR REFERENCE


US ENVIRONMENTAL
PROTECTION AGENCY PHASE II
CERTIFIED WOOD STOVE
Safety tested according to ULC S627,
UL 737 and UL 1482 Standards
by Intertek Testing Services










45449A
06‐09‐2013

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 900 and is the answer not in the manual?

Questions and answers

Related Manuals for Osburn 900

Summary of Contents for Osburn 900

  • Page 1 INSTALLATION AND OPERATION MANUAL     OSBURN 900      US ENVIRONMENTAL  PROTECTION AGENCY PHASE II  CERTIFIED WOOD STOVE   Safety tested according to ULC S627,  UL 737 and UL 1482 Standards   by Intertek Testing Services                www.osburn‐mfg.com  Stove Builder International Inc.  250, rue de Copenhague, St‐Augustin‐de‐Desmoures (Quebec) Canada  G3A 2H3  Tel: (418) 878‐3040     Fax: (418) 878‐3001    This  manual  is  available  for  free  download  on  the  manufacturer’s  web  site.  It  is  a  copyrighted ...
  • Page 2   Osburn 900 Installation and Operation Manual    THANK YOU FOR CHOOSING THIS OSBURN WOOD STOVE  As  one  of  North  America’s  largest  and  most  respected  wood  stove  and  fireplace  manufacturers,  Stove Builder International takes pride in the quality and performance of all its products. We want  to help you get maximum satisfaction as you use this product.   In the pages that follow you will find general advice on wood heating, detailed instructions for safe  and effective installation, and guidance on how to get the best performance from this stove as you  build and maintain fires, and maintain your wood heating system.  We recommend that our wood burning hearth products be installed and serviced by professionals  ® who are certified in the United States by NFI (National Fireplace Institute ) or in Canada by WETT  (Wood  Energy  Technology  Transfer)  or  in  Quebec  by  APC  (Association  des  Professionnels  du  Chauffage). ...

  • Page 3: Table Of Contents

    Table of content  PART A ‐ OPERATION AND MAINTENANCE  ..........  6   Safety Information  ................  6     Summary of Operation and Maintenance Cautions and Warnings ........  6     General Information ................  7     OSBURN 900 Specifications ....................  7     Zone Heating and How to Make it Work for You ..............  9     The Benefits of Low Emissions and High Efficiency  ...............  9     The SBI Commitment to You and the Environment ............  1 0     2.4.1 What is Your New Stove Made Of? ...
  • Page 4   Osburn 900 Installation and Operation Manual    Maintaining Your Wood Heating System ........ 22     Stove Maintenance  ......................  2 2     5.1.1 Cleaning Door Glass ......................  2 2     5.1.2 Door adjustment ......................  2 3     5.1.3 Replacing the Door Gasket....................  2 4     5.1.4 Replacing the Glass Gasket and/or the Glass ..............  2 4     5.1.5 Cleaning and Painting the Stove ..................  2 5  ...
  • Page 5   Osburn 900 Installation and Operation Manual    Appendix 1: Installing the Fresh Air Kit (AC01331)  ........ 42   Appendix 2: Installing the Fire Screen (AC01318) ......... 43   Appendix 3: Installation and Use of Optional Air Circulation Fan and  Thermodisc .............. 44   Appendix 4: Exploded Diagram and PARTS LIST  ........ 46   OSBURN LIMITED LIFETIME WARRANTY  .......... 48         _ ______________________________________________________________________________  5  ...

  • Page 6: Part A - Operation And Maintenance

      Osburn 900 Installation and Operation Manual    PART A ‐ OPERATION AND MAINTENANCE  Please see Part B for installation instructions.  1 SAFETY INFORMATION  1.1 SUMMARY OF OPERATION AND MAINTENANCE CAUTIONS AND WARNINGS  • HOT  WHILE  IN  OPERATION,  KEEP  CHILDREN,  CLOTHING  AND  FURNITURE  AWAY.  CONTACT  MAY CAUSE SKIN BURNS. GLOVES MAY BE NEEDED FOR STOVE OPERATION.   • USING A STOVE WITH CRACKED OR BROKEN COMPONENTS, SUCH AS GLASS OR FIREBRICKS  OR BAFFLES MAY PRODUCE AN UNSAFE CONDITION AND MAY DAMAGE THE STOVE.  • OPEN THE AIR CONTROL FULLY BEFORE OPENING FIRING DOOR.   • OPERATE ONLY WITH DOOR FULLY CLOSED OR FULLY OPEN WITH FIRE SCREEN IN PLACE. IF  DOOR  IS  LEFT  PARTLY  OPEN,  GAS  AND  FLAME  MAY  BE  DRAWN  OUT  OF  THE  OPENING, ...

  • Page 7: General Information

      Osburn 900 Installation and Operation Manual    2  GENERAL INFORMATION  2.1 OSBURN 900 SPECIFICATIONS  Fuel Type  Cordwood   Test Standards (safety)  ULC S627, UL 737 and UL 1482  Test Standard (emissions)  EPA Method 28 (40 CFR Part 60)  Heating capacity range*  250 to 1000 sq. ft. (23,2 to 92,9 m )  Maximum heat output**  21 800 BTU/h (6,4 kW/h)  (EPA test fuel)  Maximum heat output**  40 000 BTU/h (11,7 kW/h)  (natural hardwood fuel)  Optimum efficiency  78,2 %   Test Standard (efficiency)  CSA B415.1  Approximate Burn Time  3 to 5 hours  Shipping Weight  276 lb (125,2 kg)   Firebox Volume  1,3 cu.ft. (0,037 m )   Maximum Log Length  17" east‐west***  Flue Outlet Diameter:   6" (150 mm) diameter (vertical)   Baffle Material  Stainless steel and firebrick    *  Burn  time  and  heating  capacity  may  vary  subject  to  location  in  home,  chimney  draft,  chimney ...
  • Page 8   Osburn 900 Installation and Operation Manual          8  _ ______________________________________________________________________________   ...

  • Page 9: Zone Heating And How To Make It Work For You

    Your  success  with  zone  heating  will  depend  on  several  factors,  including  the  correct  sizing  and  location of the stove, the size, layout and age of your home and your climate zone. Three‐season  vacation homes can usually be heated with smaller stoves than houses that are heated all winter.    2.3 THE BENEFITS OF LOW EMISSIONS AND HIGH EFFICIENCY  The  low  smoke  emissions  produced  by  the  special  features  inside  the  Osburn  900  firebox  mean  that your household will release up to 90 percent less smoke into the outside environment than if  you used an older conventional stove. But there is more to the emission control technologies than  protecting the environment.   The smoke released from wood when it is heated contains about half of the energy content of the  fuel.  By  burning  the  wood  completely,  your  stove  releases  all  the  heat  energy  from  the  wood ...

  • Page 10: The Sbi Commitment To You And The Environment

      Osburn 900 Installation and Operation Manual    instead of wasting it as smoke up the chimney. Also, the features inside the firebox allow you to  reduce  the  air  supply  to  control  heat  output,  while  maintaining  clean  and  efficient  flaming  combustion, which boosts the efficient delivery of heat to your home.  The emission control and advanced combustion features of your stove can only work properly if  your  fuel  is  in  the  correct  moisture  content  range  of  15  to  20  percent.  See  Section  A3.0  of  this  manual for suggestions on preparing fuelwood and judging its moisture.   ...

  • Page 11: Fuel

      Osburn 900 Installation and Operation Manual    3 FUEL  3.1 MATERIALS THAT SHOULD NOT BE BURNED   • GARBAGE OF ANY KIND,  • COAL OR CHARCOAL,  • TREATED, PAINTED OR COATED WOOD,  • PLYWOOD OR PARTICLE BOARD,  • FINE PAPER, COLORED PAPER OR CARDBOARD,  • SALT WATER DRIFTWOOD  • MANUFACTURED LOGS CONTAINING WAX OR CHEMICAL ADDITIVES  • RAILROAD TIES  • LIQUIDS SUCH AS KEROSCENE OR DIESEL FUEL TO START A FIRE    3.2 HOW TO PREPARE OR BUY GOOD FIREWOOD  3.2.1 WHAT IS GOOD FIREWOOD?  Good  firewood  has  been  cut  to  the  correct  length  for  the  stove,  split  to  a  range  of  sizes  and ...

  • Page 12: Log Length

      Osburn 900 Installation and Operation Manual    only  hardwoods  are  good  to  burn  is  outdated.  Old,  leaky  cast  iron  stoves  wouldn’t  hold  a  fire  overnight  unless  they  were  fed  large  pieces  of  hardwood.  That  is  no  longer  true.  You  can  successfully heat your home by using the less desirable tree species and give the forest a break at  the same time.  3.2.3 LOG LENGTH  Logs should be cut about 1” (25 mm) shorter than the firebox so they fit in easily. Pieces that are ...

  • Page 13: How To Dry Firewood

      Osburn 900 Installation and Operation Manual    Wood should be split to a range of sizes, from about 3” to 6” (75 mm to 150 mm) in cross section.  Having  a  range  of  sizes  makes  starting  and  rekindling  fires  much  easier.  Often,  the  firewood  purchased  from  commercial  suppliers  is  not  split  finely  enough  for  convenient  stoking.  It  is  sometimes advisable to resplit the wood before stacking to dry.   3.2.5 HOW TO DRY FIREWOOD  Firewood  that  is  not  dry  enough  to  burn  is  the  cause  of  most  complaints  about  wood  inserts. ...

  • Page 14: Judging Firewood Moisture Content

      Osburn 900 Installation and Operation Manual    3.2.6 JUDGING FIREWOOD MOISTURE CONTENT  You can find out if some firewood is dry enough to burn by using these guidelines:  • cracks form at the ends of logs as they dry  • as it dries in the sun, the wood turns from white or cream coloured to grey or yellow,  • bang two pieces of wood together; seasoned wood sounds hollow and wet wood sounds dull,  • dry wood is much lighter in weight than wet wood,  • split a piece, and if the fresh face feels warm and dry it is dry enough to burn; if it feels damp, it  is too wet,  • burn a piece; wet wood hisses and sizzles in the fire and dry wood does not.    You  could  buy  a  wood  moisture  meter  to  test  your  firewood.         3.3 MANUFACTURED LOGS  Do  not  burn  manufactured  logs  made  of  wax  impregnated  sawdust  or  logs  with  any  chemical ...

  • Page 15: Operating Your Stove

      Osburn 900 Installation and Operation Manual    4 OPERATING YOUR STOVE  4.1 THE USE OF A FIRE SCREEN.  This stove has been tested for use with an open door in conjunction with a fire screen (AC01318,  sold  separately).  Make  sure  the  fire screen  is  properly  secured  on  the  stove  to  avoid  any risk  of  fire.  When  the  fire  screen  is  used,  it  is  important  not  to  leave  the  stove  unattended  to  respond ...

  • Page 16: Conventional Fire Starting

      Osburn 900 Installation and Operation Manual    4.3.1 CONVENTIONAL FIRE STARTING  The conventional way to build a wood fire is to bunch  up 5 to 10 sheets of plain newspaper and place them  in  the  firebox.  Next,  place  10  or  so  pieces  of  fine  kindling  on  the  newspaper.  This  kindling  should  be  very  thin;  less  than  1”  (25  mm).  Next,  place  some  larger  kindling  pieces  on  the  fine  kindling.  Open  the ...

  • Page 17: Two Parallel Logs

      Osburn 900 Installation and Operation Manual    4.3.3 TWO PARALLEL LOGS  Place two spit logs in the firebox. Place a few sheets of twisted newspaper between the logs. Now  place some fine kindling across the two logs and some larger kindling across those, log cabin style.  Light the newspaper.   4.3.4 USING FIRE STARTERS  Many people like to use commercial fire starters instead of newspaper. Some of these starters are  made  of  sawdust  and  wax  and  others  are  specialized  flammable  solid  chemicals.  Follow  the  package directions for use.   Gel starter may be used but only if there are no hot embers present. Use only in a cold firebox to  start a fire.  DO  NOT  USE  FLAMMABLE  LIQUIDS  SUCH  AS  GASOLINE,  NAPHTHA,  FUEL  OIL,  MOTOR  OIL,  OR ...

  • Page 18: Ash Removal

      Osburn 900 Installation and Operation Manual    IF YOU MUST OPEN THE DOOR WHILE THE FUEL IS FLAMING, OPEN THE AIR CONTROL FULLY FOR  A FEW MINUTES, THEN UNLATCH AND OPEN THE DOOR SLOWLY.  4.4.2 ASH REMOVAL  Ash should be removed from the firebox every two or three days of full time heating. Do not let  the ash build up in the firebox because it will interfere with proper fire management.   The best time to remove ash is after an overnight fire when the stove is relatively cool, but there is  still some chimney draft to draw the ash dust into the stove and prevent it from coming into the  room.  After ashes have been removed from the stove and placed in a tightly covered metal container,  they  should  be  taken  outside  immediately.  The  closed container  of  ashes  should  be  placed on  a  non‐combustible  floor  or  on  the  ground  well  away  from  all  combustible  materials  pending  final ...

  • Page 19: Firing Each New Load Hot

      Osburn 900 Installation and Operation Manual    4.4.4 FIRING EACH NEW LOAD HOT  Place the new load of wood on and behind the charcoal and not too close to the glass. Close the  door  and  open  the  air  control  fully.  Leave  the  air  control  fully  open  until  the  firebox  is  full  of  flames, the wood has charred to black and its edges are glowing red. Firing each load of wood hot  accomplishes a few things:  • drives the surface moisture from the wood,   • creates a layer of char on the wood, which slows down its release of smoke,  • heats the firebox components so they reflect heat back to the fire, and  • heats the chimney so it can produce strong, steady draft for the rest of the cycle.   Although it is important to fire each new load hot to prepare for a clean burn, do not allow the fire  to burn at full intensity for more than a few minutes.  DO NOT LEAVE THE STOVE UNATTENDED WHILE A NEW LOAD IS BEING FIRED HOT.  DO NOT OVERFIRE.  When  you  burn  a  new  load  of  wood  hot  to  heat  up  the  wood,  the  stove  and  the  chimney,  the ...

  • Page 20: Building Different Fires For Different Needs

      Osburn 900 Installation and Operation Manual      4.4.6 BUILDING DIFFERENT FIRES FOR DIFFERENT NEEDS  Using  the  air  control  is  not  the  only  way  to  match  the  stove’s  heat  output  to  the  heat  demand.  Your  house  will  need  far  less  heat  in  October  than  in  January  to  be  kept  at  a  comfortable ...
  • Page 21   Osburn 900 Installation and Operation Manual    4.4.6.4 Maximum Burn Cycle Times  The  burn  cycle  time  is  the  period  between  loading  wood  on  a  coal  bed  and  the consumption  of  that wood back to a coal bed of the same size. The flaming phase of the fire lasts for roughly the  first half of the burn cycle and the second half is the coal bed phase during which there is little or  no flame. The length of burn you can expect from your stove, including both the flaming and coal  bed phases, will be affected by a number of things, such as:   • firebox size,   • the amount of wood loaded,   • the species of wood you burn,  • the wood moisture content,  • the size of the space to be heated,   • the climate zone you live in, and  • the time of year.   The table below provides a very general indication of the maximum burn cycle times you are likely ...

  • Page 22: Maintaining Your Wood Heating System

      Osburn 900 Installation and Operation Manual    5 MAINTAINING YOUR WOOD HEATING SYSTEM  5.1 STOVE MAINTENANCE  Your new stove will give many years of reliable service if you use and maintain it correctly. Some of  the  internal  components  of  the  firebox,  such  as  firebricks,  baffles  and  air  tubes,  will  wear  over  time  under  intense  heat.  You  should  always  replace  defective  parts  with  original  parts  (see  Appendix  4:  Exploded  Diagram  and  Parts  List).  For  firing  each  load  hot  to  begin  a  cycle  as ...

  • Page 23: Door Adjustment

      Osburn 900 Installation and Operation Manual    5.1.2 DOOR ADJUSTMENT  In order for your stove to burn at its best efficiency, the door must provide a perfect seal with the  firebox. Therefore, the gasket should be inspected periodically making sure to obtain an air tight  fit. Airtightness can be improved with a simple latch mechanism adjustment. To adjust:  1. Remove the lock pin (spring pin) by pulling and turning it using pliers.  2. Turn the handle counter clock wise one turn to increase pressure.  3. Re‐install the lock pin (spring pin) with a small hammer.            _ _____________________________________________________________________________  2 3 ...

  • Page 24: Replacing The Door Gasket

      Osburn 900 Installation and Operation Manual    5.1.3 REPLACING THE DOOR GASKET  It  is  important  to  maintain  the  gasket  in  good  condition.  After  a  year  or  more  of  use,  the  door  gasket  will  compress  and  become  hard,  which  may  allow  air  to  leak  past  it.  You  can  test  the ...

  • Page 25: Cleaning And Painting The Stove

      Osburn 900 Installation and Operation Manual    Do  not  abuse  the  glass  door  by  striking  or  slamming  shut.  Do  not  use  the  stove  if  the  glass  is  broken. To change the glass, perform the same operation described above.  5.1.5 CLEANING AND PAINTING THE STOVE  Do not attempt to clean or paint the stove when the unit is hot. Painted surfaces can be wiped  down with a damp cloth. Plated surfaces may be scratched by abrasive cleaners. To maintain the  finish at its original brilliance, use only a damp soft cloth to clean plated surfaces.   If the paint becomes scratched or damaged, you can give your wood stove a brand new look by  repainting it with heat‐resistant paint. Before painting, roughen the surface with fine sand paper,  wipe  it  down  to  remove  dust,  and  apply  two  thin  coats  of  paint.  For  best  results,  use  the  same ...

  • Page 26: Cleaning The Chimney

      Osburn 900 Installation and Operation Manual    5.2.3 CLEANING THE CHIMNEY  Chimney  cleaning  can  be  a  difficult  and  dangerous  job.  If  you  don’t  have  experience  cleaning  chimneys,  you  might  want to hire a professional chimney sweep  to  clean  and  inspect  the  system  for  the  first  time.  After  having  seen  the  cleaning  process,  you  can  decide  if  it  is  a  job  you ...

  • Page 27: Part B - Installation

    • DO NOT CONNECT THIS UNIT TO A CHIMNEY FLUE SERVING ANOTHER APPLIANCE.  • DO NOT INSTALL IN A MOBILE HOME    6.2 REGULATIONS COVERING STOVE INSTALLATION  When  installed  and  operated  as  described  in  these  instructions,  the  Osburn  900  wood  stove  is  suitable for use as a freestanding heater in residential installations. The Osburn 900 wood stove is  not recommended for installation in a sleeping room.  In  Canada,  the  CSA  B365  Installation  Code  for Solid  Fuel Burning  Appliances  and  Equipment  and  the CSA C22.1 Canadian National Electrical Code are to be followed in the absence of local code  requirements. In the USA, the ANSI NFPA 211 Standard for Chimneys, Fireplaces, Vents and Solid  Fuel‐Burning Appliances and the ANSI NFPA 70 National Electrical Code are to be followed in the ...

  • Page 28: Clearances To Combustible Material

      Osburn 900 Installation and Operation Manual    7 CLEARANCES TO COMBUSTIBLE MATERIAL  The clearances shown in this section have been determined by test according to procedures set  out in safety standards ULC S627 (Canada), UL1482 (U.S.A.) and UL737 (U.S.A.). When the stove is  installed  so  that  its  surfaces  are  at  or  beyond  the  minimum  clearances  specified,  combustible  surfaces will not overheat under normal and even abnormal operating conditions.   No  part  of  the  stove  or  flue  pipe  may  be  located  closer  to  combustibles  than  the  minimum  clearance figures given.   ...
  • Page 29   Osburn 900 Installation and Operation Manual        CLEARANCES (SINGLE WALL PIPE)    CANADA  USA  A  15¼" (387 mm)  15" (381 mm)  B  18" (457 mm)  18" (457 mm)  C  10" (254 mm)*  10" (254 mm)*  D  18" (457 mm)  17¾" (451 mm)  E  26¼" (667 mm)  26¼" (667 mm)  F  18" (457 mm)  18" (457 mm)  K  48" (1219 mm)  48" (1219 mm)  L  84" (213 cm)  84" (213 cm)    Note: These clearances are also valid for an alcove installation.  *If ceiling height (L) is between 68’’ and 84’’, clearance (C) changes to 12’’ (305 mm).        CLEARANCES (DOUBLE WALL PIPE)   ...
  • Page 30   Osburn 900 Installation and Operation Manual                        Clearances to combustible materials and floor protection  30  _ _____________________________________________________________________________   ...

  • Page 31: Floor Protector

      Osburn 900 Installation and Operation Manual    7.3 FLOOR PROTECTOR  If  the  stove  is  to  be  installed  on  top  of  a  combustible  floor,  it  must  be  guarded  by  a  non  combustible material as shown on figure 1.3 (see the dotted line area).    FLOOR PROTECTOR*    CANADA  USA  G  8’’ (203 mm) – Note 1  N/A (Canada only)  H  8’’ (203 mm)  N/A (Canada only)  I  18’’ (457 mm)  16’’ (406 mm)  From door opening ...

  • Page 32: Reducing Wall And Ceiling Clearances Safely

      Osburn 900 Installation and Operation Manual    7.4 REDUCING WALL AND CEILING CLEARANCES SAFELY  It  is  often  desirable  to  reduce  the  minimum installation clearances by  placing the stove closer to walls so  the  installation  takes  up  less  floor  space.  You  can  safely  reduce  the  minimum  clearances  by  permanently  installing  a  shield  between  the  stove  and  combustible material. The rules for  safe shields can be complicated, so  read  them  carefully  and  follow ...
  • Page 33   Osburn 900 Installation and Operation Manual          Clearances for shield construction      _ _____________________________________________________________________________  3 3 ...

  • Page 34: Table Of Clearance Reduction Percentages

      Osburn 900 Installation and Operation Manual    7.4.2 TABLE OF CLEARANCE REDUCTION PERCENTAGES  Clearances may be reduced by these    percentages  Sides  Top %    Type of shield  and rear %  (ceiling)  Can/USA  USA  Can/USA  USA  (%)  min.  (%)  min.  Sheet  metal,  a  minimum  of  24  gauge  (0.61 mm) in thickness , spaced out at  67  12 po  50  18 po  least  25 mm  (1 in)*  by  non‐ combustible spacers  Ceramic  tiles,  or  equivalent  non‐...

  • Page 35: The Venting System

      Osburn 900 Installation and Operation Manual    8 THE VENTING SYSTEM  8.1 GENERAL   The venting system, made up of the chimney and the connecting pipe between the stove and the  chimney,  acts  as  the  engine  that  drives  your  wood  heating  system.  Even  the  best  stove  will  not  function safely and efficiently as intended if it is not connected to a suitable chimney.   The heat in the flue gases that pass from the stove and chimney connector into the chimney is not  waste heat. This heat is what the chimney uses to make the draft that draws in combustion  air,  keeps smoke inside the stove and safely vents exhaust to outside. You can think of heat in the flue  gas as the fuel the chimney uses to make draft.    8.2 SUITABLE CHIMNEYS  Your  wood  stove  will  provide  optimum  efficiency  and  performance  when  connected  to  a  6‐inch ...

  • Page 36: Masonry Chimneys

      Osburn 900 Installation and Operation Manual    8.2.2 MASONRY CHIMNEYS  The  stove  may  also  be  connected  to  a  masonry  chimney,  provided  the  chimney  complies with the construction rules found  in  the  building  code  enforced  locally.  The  chimney must have either a clay liner or a  suitably  listed  stainless  steel  liner.  If  the  masonry  chimney  has  a  square  or  rectangular  liner  that  is  larger  in  cross ...

  • Page 37: The Relationship Between The Chimney And The House

      Osburn 900 Installation and Operation Manual    8.4 THE RELATIONSHIP BETWEEN THE CHIMNEY AND THE HOUSE  Because the venting system is the engine that drives the wood heating system, it must have the  right characteristics. The signs of bad system design are cold backdrafting when there is no fire in  the  stove,  slow  kindling  of  new  fires,  and  smoke  roll‐out  when  the  door  is  opened  for  loading.  There are two guidelines to follow. First, the chimney should be installed up through the heated  space of the house, not out and up an outside wall. Second, the chimney should penetrate the top  of the building at or near the highest heated space.   8.4.1 WHY INSIDE CHIMNEYS ARE PREFERRED  Venting  systems  that  rise  straight  up  from  the  stove  flue  collar  provide  the  best  performance. ...

  • Page 38: Supply Of Combustion Air

      Osburn 900 Installation and Operation Manual    shorter than the warm space inside the house, the slight negative pressure low in the house will  compete against the desired upward flow in the chimney.  There  are  two  reasons  why  the  chimney  in  the  house  at  right  will  cold backdraft when it is cold outside  and  there  is  no  fire  burning  in  the  stove. First, the chimney runs up the  outside of the house, so the air in it is  colder and denser than the warm air  in  the  house.  And  second,  the  chimney  is  shorter  than  the  heated ...

  • Page 39: Installing The Chimney Connector

      Osburn 900 Installation and Operation Manual    Some jurisdictions in the United States require that wood stoves have a supply of combustion air  from  outdoors.  If  you  do  install  an  air  supply  through  the  wall  of  the  house,  be  aware  that  its  pressure can be affected during windy weather. If you notice changes in wood stove performance  in  windy  weather,  and  in  particular  if  smoke  puffs  from  the  stove,  you  should  disconnect  the  outdoor air duct from the stove and remove the duct. In some windy conditions, negative pressure ...
  • Page 40   Osburn 900 Installation and Operation Manual    The best flue pipe assembly is one that rises straight up from the stove to the base of the chimney  with no elbows. Straight assemblies are less likely to cause problems like smoke roll‐out when the  door is opened for loading. They are also more stable and easier to maintain than assemblies with  elbows.  Horizontal  runs  of  flue  pipe  should  be  avoided  where  possible  because  they  reduce  chimney draft.      Use 45 degree elbows where possible, instead of 90 degree elbows.  40  _ _____________________________________________________________________________   ...
  • Page 41   Osburn 900 Installation and Operation Manual    The  rules  below  are  based  on  those  found  in  the  CSA  B365  installation  code.  Please  carefully  follow these installation instruction rules, or those enforced where you live.  • Maximum overall length of straight pipe: 3 m (10 ft.) including elbows. • Minimum clearance from combustible material: 450 mm (18 in.). The minimum clearance may  be reduced by 50 percent to 225 mm (9 in.) if suitable shielding is installed either on the pipe  or on the combustible surface.   • The assembly should be as short and direct as possible between the stove and chimney. The  use  of  two  45  degree  elbows  is  often  preferable  to  a  single  90  degree  elbow  because  less ...

  • Page 42: Appendix 1: Installing The Fresh Air Kit (Ac01331)

      Osburn 900 Installation and Operation Manual    APPENDIX 1: INSTALLING THE FRESH AIR KIT (AC01331)    When installed with a fresh air kit, the stove must be anchored to the floor  The installation instructions are provided with the Fresh Air Kit (AC01331), sold separately.      42  _ _____________________________________________________________________________   ...

  • Page 43: Appendix 2: Installing The Fire Screen (Ac01318)

      Osburn 900 Installation and Operation Manual    APPENDIX 2: INSTALLING THE FIRE SCREEN (AC01318)  Open the door.    Hold  the  fire  screen  by  the  two  handles  and  bring it close to the door opening.    Lean  the  upper  part  of  the  fire  screen  against  the top door opening making sure to insert the  top fire screen brackets behind the primary air  deflector as in (Detail A).  Lift  the  fire  screen  upwards  and  push  the  bottom part towards the stove then let the fire  screen rest on the bottom of the door opening.     ...

  • Page 44: Thermodisc

    An  optional  fan  can  be  installed  on  the  back  of  the  stove  to  increase  the  flow  of  air  past  heat  exchange surfaces and to help circulate warm air in the room. When used regularly, the fan can  provide  a  small  increase  in  efficiency,  up  to  2  percent.  However,  the use  of  a  fan  should  not  be  used as a way to gain more output from a stove that is undersized for the space it is intended to  heat.  You  can  purchase  this  option  through  your  OSBURN dealer.  Make  sure  to  specify  this  part  number: # AC02050.      ...
  • Page 45   Osburn 900 Installation and Operation Manual    When using the optional fan, allow the stove to reach operating temperature (approximately one  hour), before turning it on. The increased airflow from the fan cools the firebox and could affect  the  start‐up  combustion  efficiency  if  the  fan  is  turned  on  too  early.  You  can  also  install  a  thermodisc to enable the blower to start or stop automatically when the stove is hot or too cold.  The  thermodisc  part  number  is  AC05530  for  a  basic  model  and  ACO2055  for  a  quick  connect  model. Installation instructions are supplied with the blower and the thermodisc.   ...

  • Page 46: Appendix 4: Exploded Diagram And Parts List

      Osburn 900 Installation and Operation Manual    APPENDIX 4: EXPLODED DIAGRAM AND PARTS LIST    46  _ _____________________________________________________________________________   ...
  • Page 47   Osburn 900 Installation and Operation Manual    Qty per  #  Item  Description  stove  1  AC01318  FIRE SCREEN  1  2  30569  ROUND WOODEN HANDLE BLACK  2  3  30450  OSBURN DOOR LOGO  1  4  30124  SCREW #8 ‐ 32 X 5/16'' TRUSS QUADREX ZINC  9  5  AC07868  1/2 " BLACK COIL HANDLE  1  6  SE24220  DOOR ASSEMBLY  1  7  AC07900  DOOR HANDLE AND LATCH KIT  1  8  AC09185  DOOR LATCH KIT  1 ...

  • Page 48: Osburn Limited Lifetime Warranty

    *Pictures required    Shall your unit or a components be defective, contact immediately your OSBURN dealer. Prior to your call make sure  you have the following information necessary to your warranty claim treatment:      Your name, address and telephone number;   Serial number and model name as indicated on the   nameplate fixed to the back of your unit;  Bill of sale and dealer’s name;   Nature of the defect and any relevant information.    Before  shipping  your  unit  or  defective  component  to  our  plant,  you  must  obtain  from  your  OSBURN  dealer  an  Authorization Number. Any merchandise shipped to our plant without authorization will be refused automatically  and returned to sender.  48  _ _____________________________________________________________________________   ...
