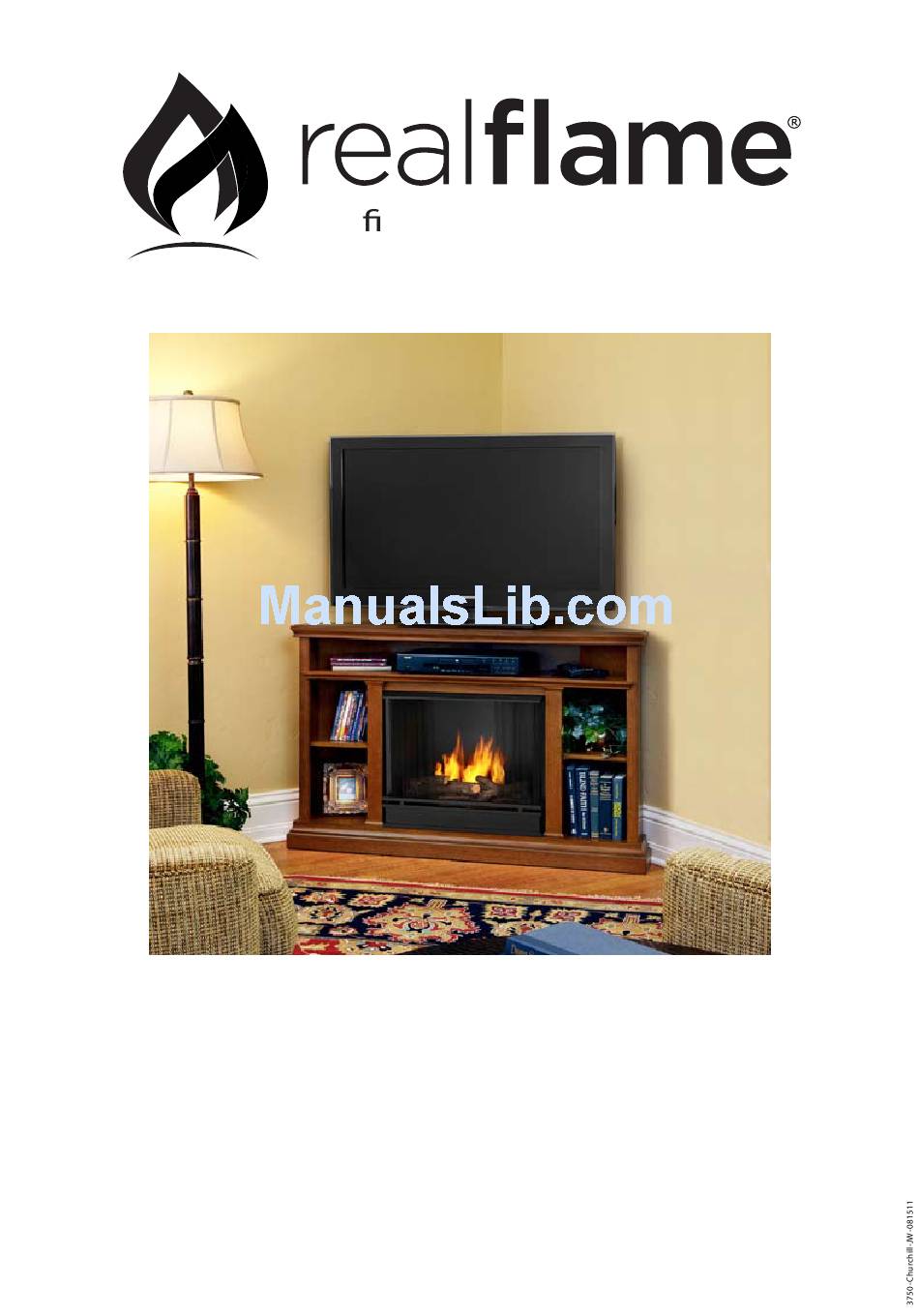

- Page 1 Lot:_________ gel replaces and accessories Mantle Assembly Instructions Model # 3750 Churchill Corner Fireplace...
-
Page 2: Care And Cleaning
Helpful Tips for Assembly Before assembly carefully unpack and check for each replace piece and necessary hardware IF ANY PARTS ARE DAMAGED OR MISSING PLEASE CALL US DIRECTLY AT: 1-800-654-1704 Prep, plan and clear your space. In order to minimize damage while assembling make sure unpacking and assembly takes place on a carpeted surface. -
Page 3: Parts List
PARTS LIST Number Description Dark Espresso Quantity Base Panel 37500301 37500601 Left Outside Panel 37500302 37500602 Right Outside Panel 37500303 37500603 Left Inside Panel 37500304 37500604 Right Inside Panel 37500305 37500605 Upper Firebox Trim 37500306 37500606 Center Shelf Panel 37500307 37500607 Top Back Panel 37500308... - Page 4 Step One -Screw eight 3-in-1 bolts to base panel (1). -Join base panel support (14) with base panel (1) by securing 2 long allen screws. -Screw four 3-in-1 bolts to center shelf panel (7). Step Two -Set base panel (1) on a at surface as shown. -Join panel (2), (3), (4), (5) by inserting 8 bolts in the holes of the four panels.
- Page 5 Step Three -Attach upper rebox trim (6) to inside panel (4) & (5) by securing 2 long allen screws through 2 washers. Step Four -Locate center shelf panel (7) to above nished parts. -Join inside panel (4) & (5) by inserting 4 bolts in the holes of the two panels. Using 4 excenter ttings to lock the bolts.
- Page 6 Step Five -Attach center shelf panel (7) to outside panel (2) & (3) by securing 4 long allen screws through 4 washers. Step Six -Screw two 3-in-1 bolts to center shelf panel (7).
- Page 7 Step Seven - Join top back panel (8) with center shelf panel ( 7) by inserting 2 bolts in the holes of panel (8). Using 2 excenter ttings to lock the bolts. - Attach corner mantel support (16) to base panel support (14) by securing 1 long allen screw through 1 washer.
- Page 8 Step Nine - Locate top panel to above nished parts. - Join top back panel (8) by inserting 2 bolts in the holes of panel (8). Using 2 excenter ttings to lock the bolts. - Join outside panel (2) & (3) by securing 2 long allen screws through 2 washers. - Join corner mantel support (16) by securing 1 long allen screw through 1 washer.
- Page 9 Step Eleven -Insert 2pcs shelf panel supports to the holes of side panel (2),(3),(4),(5) respectively. Keep every 2 supports on parallel. -Put on 2pcs shelf panel (13) on the shelf panel supports. -Insert the hole cover to the cord cutout on top back panel (8). -Check and tighten all screws and excenter ttings.
-
Page 10: Warranty & Return Policies
Real Flame disclaims all other warranties, including any implied warranty of merchantability or fitness for a particular purpose. In addition, Real Flame will not be responsible for consequential damages in excess of the purchase price of the product on which such liability is based. - Page 11 Lot:_________ recharges de gel et accessoires Mantelet instructions de montage Foyer en coin Churchill Modèle Nº 3750...
-
Page 12: Nettoyage Et Entretien
Conseils pour un bon assemblage Avant l’assemblage, déballer et véri er soigneusement toutes les pièces du foyer et de la quincaillerie. Si des pièces sont manquantes ou endommagées, veuillez nous contacter directement au 1-800-654-1704 Préparer, plani er et libérer votre espace. A n de minimiser les dommages, procéder au déballage et à l’assemblage sur une surface recouverte d’un tapis. - Page 13 Liste des pièces Numéro Description Espresso foncé Chêne Quantité Panneau de base 37500301 37500601 Panneau extérieur gauche 37500302 37500602 Panneau extérieur droit 37500303 37500603 Panneau intérieur gauche 37500304 37500604 Panneau intérieur droit 37500305 37500605 Moulure supérieure du foyer 37500306 37500606 Tablette centrale 37500307 37500607...
- Page 14 Première étape -Visser huit boulons 3 en 1 au panneau de base (1). -Unir le support du panneau de base (14) au panneau de base (1) avec 2 vis Allen longues. -Visser quatre boulons 3 en 1 à la tablette centrale (7). Deuxième étape -Mettre le panneau de base sur une surface plane tel qu’illustré...
- Page 15 Troisième étape -Fixer la moulure supérieure du foyer (6) aux panneaux intérieurs (4) et (5) avec 2 vis Allen longues à travers 2 rondelles. Quatrième étape -Mettre la tablette centrale (7) sur les pièces assemblées. -Unir les panneaux intérieurs (4) et (5) en insérant 4 boulons dans les trous des deux panneaux.
- Page 16 Cinquième étape -Fixer la tablette centrale (7) aux panneaux extérieurs (2) et (3) avec 4 vis Allen longues à travers 4 rondelles. Sixième étape - Visser deux boulons 3 en 1 à la tablette centrale (7).
- Page 17 Septième étape -Unir le panneau supérieur arrière (8) à la tablette centrale (7) en insérant 2 boulons dans les trous du panneau (8). Avec 2 écrous de blocage décentrés, bloquer les boulons. -Fixer le support du coin du manteau (16) au support du panneau de base (14) avec 1 vis Allen longue à...
- Page 18 Neuvième étape -Mettre le panneau supérieur sur les pièces assemblées. -Unir le panneau supérieur arrière (8) en insérant 2 boulons dans les trous du panneau (8). Avec 2 écrous de blocage décentrés, bloquer les boulons. -Unir les panneaux extérieurs (2) et (3) avec 2 vis Allen longues à travers 2 rondelles. -Unir le support du coin du manteau (16) avec 1 vis Allen longue à...
- Page 19 Onzième étape - Insérer 2 supports à tablette dans les trous de chacun des panneaux (2) (3) (4) et (5). S’assurer que chacun des 2 supports est en parallèle. - Mettre 2 tablettes (13) sur les supports à tablette. - Insérer le couvre-trou dans l’ouverture pour le câblage sur le dessus du panneau arrière (8). - Véri er et serrer toutes les vis avec les écrous de blocage décentrés.
- Page 20 Garantie et politique de retour Garantie de 90 jours : La compagnie Jensen Metal Products inc. D/B/A Real Flame® garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) con- formément à un usage régulier et pour une période de 90 jours à partir de la date d’expédition. Dans l’éventualité...
