RCF MC4040 User Manual

Gooseneck elecret microphone
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MICROFONO AD ELETTRETE CON FLESSIBILE
MICROFONO AD ELETTRETE CON FLESSIBILE
MICROFONO AD ELETTRETE CON FLESSIBILE
GOOSENECK ELECTRET MICROPHONE
GOOSENECK ELECTRET MICROPHONE
GOOSENECK ELECTRET MICROPHONE
User manual
User manual
User manual
Manuale d'uso
Manuale d'uso
Manuale d'uso
the rules of sound
MC4040

Advertisement

Table of Contents
loading

Related Manuals for RCF MC4040

Summary of Contents for RCF MC4040

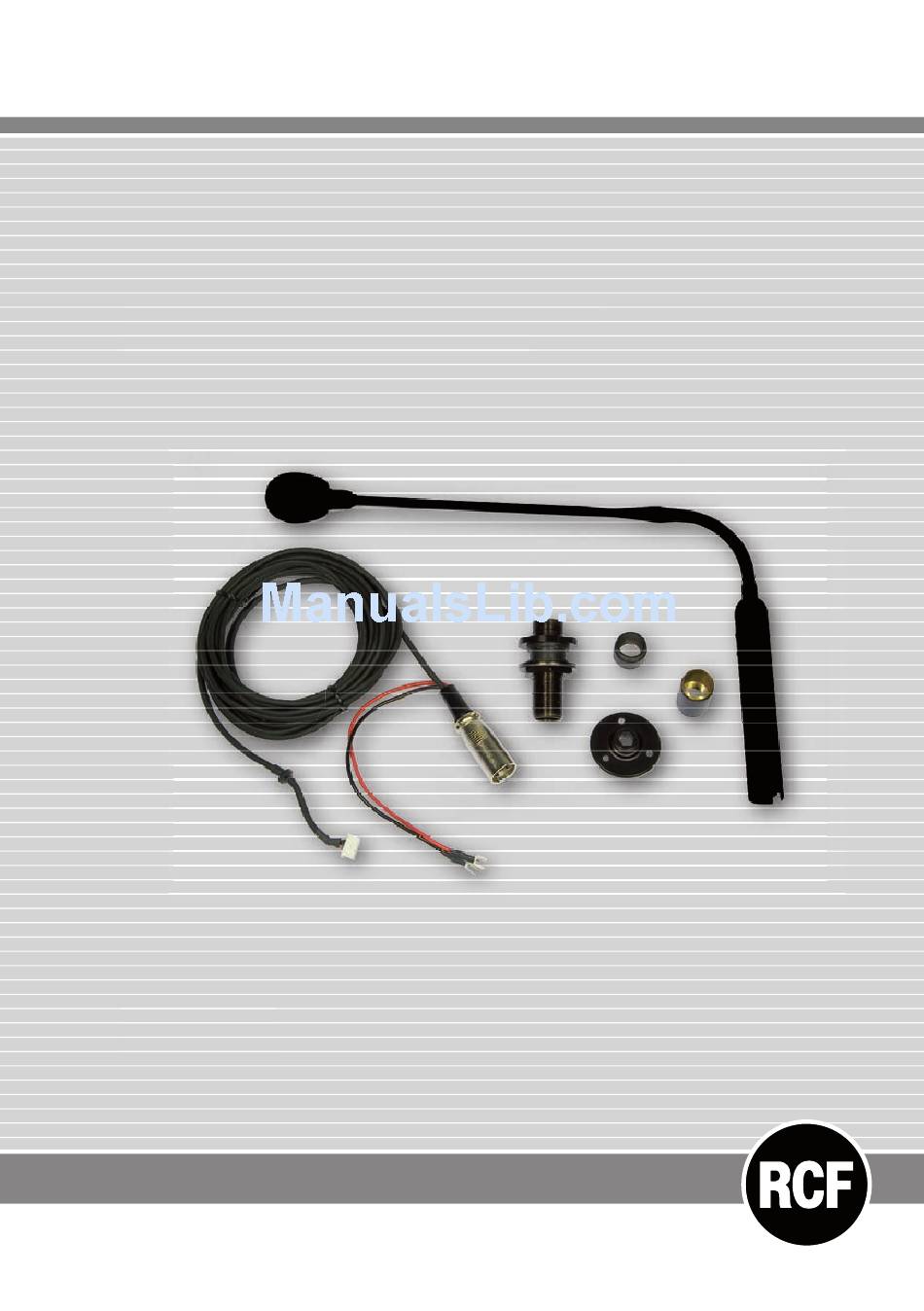

  • Page 1 MC4040 MICROFONO AD ELETTRETE CON FLESSIBILE MICROFONO AD ELETTRETE CON FLESSIBILE MICROFONO AD ELETTRETE CON FLESSIBILE GOOSENECK ELECTRET MICROPHONE GOOSENECK ELECTRET MICROPHONE GOOSENECK ELECTRET MICROPHONE User manual User manual User manual Manuale d’uso Manuale d’uso Manuale d’uso the rules of sound...

  • Page 3: Table Of Contents

    INDICE Avvertenze per la sicurezza pag. 04 Descrizione pag. 06 Installazione pag. 06 I. Su tavolo (con foro) pag. 08 II.Su tavolo (senza foro) pag. 10 III.Su un’asta da pavimento per microfono Connessioni pag. 11 pag. 11 Dati tecnici pag. 12 Accessori (inclusi) pag.

  • Page 4: Avvertenze Per La Sicurezza

    L’installazione e l’utilizzo errati del prodotto esimono RCF S.p.A. da ogni responsabilità. AVVERTENZE PER LA SICUREZZA...
  • Page 5 10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.). 11. Non puntare il microfono verso un diffusore vicino, onde evitare un possibile innesco.
  • Page 6 RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate. DESCRIZIONE Si tratta di un microfono ad elettrete (cardioide), con flessibile, avente ottime prestazioni acustiche e progettato per l’impiego in sistemi audio ad indirizzo pubblico.
  • Page 7 FORO Ø 23mm FORO Ø 23mm BASE BASE FORO Ø 23mm GUARNIZIONE GUARNIZIONE DI GOMMA DI GOMMA BASE FORO Ø 23mm MAX. SPESSORE MAX. SPESSORE GUARNIZIONE BASE DI GOMMA 32 mm 32 mm GUARNIZIONE MAX. SPESSORE DI GOMMA 32 mm MAX.
  • Page 8 II.SU TAVOLO (SENZA FORO) a. Svitare e togliere la parte inferiore del microfono. b. Connettere il cavo al microfono tramite il connettore JST a 5 poli. c. Piegare il cavo lasciandone circa 15 ~ 20 mm dal connettore. Sistemare il cavo inserendo l’anello nello spacco laterale del microfono. d.
  • Page 9 CONNETTORE JST A 5 POLI (spina) CONNETTORE JST A 5 POLI (presa) ANELLO CAVO PARTE INFERIORE PARTE INFERIORE ADATTATORE FLANGIA...
  • Page 10 III.SU UN’ASTA DA PAVIMENTO PER MICROFONO a. - e. Ripetere le istruzioni dal punto “ ” ad “ ” del paragrafo “II. SU TAVOLO (SENZA FORO)”. Avvitare il microfono sull’asta da pavimento. ASTA DA PAVIMENTO...
  • Page 11 CONNESSIONI Collegare il connettore XLR ad un ingresso microfonico COMANDO PIORITÀ (di un mixer) provvisto di alimentazione “Phantom”. fili uscenti connettore possono essere INGRESSO usati per l’attivazione di un AUDIO MIC. comando di priorità (dove questa funzione è prevista). CONNETTORE XLR 1 –...

  • Page 12: Dati Tecnici

    DATI TECNICI Tipo: microfono ad elettrete Direttività: cardioide Risposta in frequenza: 50 Hz ÷ 18 kHz (100 Hz ÷ 18 kHz con filtro passa-alto) Sensibilità: -58 dB ± 3 dB (0 dB = 1 V / µbar 1 kHz, circuito aperto) Impedenza: 60 Ω...
  • Page 13 ACCESSORI (INCLUSI) SU TAVOLO SU ASTA MIC. SU TAVOLO (SENZA FORO) DA PAVIMENTO (CON FORO) ADATTATORE ADATTATORE BASE BASE BASE BASE GUARNIZIONI DI GOMMA ADATTATORE ADATTATORE RONDELLA RONDELLA DADO DADO DADO DADO DADO VITI CAVO...

  • Page 14: Important Notes

    RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. SAFETY PRECAUTIONS All the precautions (in particular the safety ones) must be read with special attention, as they provide important information.
  • Page 15 10. There are numerous mechanical and electrical factors to be considered when installing a professional audio system (in addition to those which are strictly acoustic, such as sound pressure, angles of coverage, frequency response, etc.). 11. Do not point microphones at near loudspeakers (in order to avoid feedback).

  • Page 16: Description

    RCF S.p.A. thanks you for purchasing this product, which has been designed to guarantee reliability and high performances. DESCRIPTION It is a slim cardioid electret microphone having a flexible gooseneck. It offers impressive acoustic features and a mechanical design that is ideal for public address sound systems.
  • Page 17 FORO Ø 23mm FORO Ø 23mm BASE BASE FORO Ø 23mm GUARNIZIONE GUARNIZIONE DI GOMMA DI GOMMA BASE MAX. SPESSORE MAX. SPESSORE GUARNIZIONE DI GOMMA 32 mm 32 mm MAX. SPESSORE 32 mm GUARNIZIONE GUARNIZIONE DI GOMMA DI GOMMA RONDELLA RONDELLA STRINGERE STRINGERE...

  • Page 18: Ii.table Top Surface Mounting

    II. TABLE TOP SURFACE MOUNTING a. Unscrew the lower grip from the microphone. b. Connect the cable to the microphone 5 pin JST connector (located at the bottom). c. Bend the cable upwards, 15 ~ 20 mm away from the connector. Arrange the cable with the rubber grommet to the lateral grip exit.
  • Page 19 GROMMET FLANGE...

  • Page 20: Iii.on Microphone Floor Stand

    III. ON MICROPHONE FLOOR STAND a. - e. Repeat procedures (a) to (e) of ‘II. TABLE TOP SURFACE MOUNTING’. Screw the microphone to the floor stand.

  • Page 21: Connections

    CONNECTIONS Connect the XLR plug to a mixer microphone input with PRIORITY COMMAND ‘Phantom’ power supply. The two wires can be used as priority command (where this function MIC. AUDIO foreseen). INPUT XLR CONNECTOR 1 – ground 2 – hot (+) 3 –...

  • Page 22: Specifications

    SPECIFICATIONS Type: electret microphone Polar pattern: cardioid Frequency response: 50 Hz ÷ 18 kHz (100 Hz ÷ 18 kHz, with high-pass filter) Sensitivity: -54 dB ± 3 dB (0 dB = 1 V / µbar 1 kHz, open circuit) Impedance: 60 Ω...

  • Page 23: Accessories (Included)

    ACCESSORIES (INCLUDED) TABLE TOP ON MIC. TABLE TOP SURFACE FLOOR STAND MOUNTING MOUNTING MOUNTING MOUNTING WITH HOLE WITH HOLE GRIP ADAPTOR GRIP ADAPTOR GRIP ADAPTOR BASE BASE BASE BASE RUBBER PADS FLANGE FLANGE WASHER WASHER SCREWS CABLE...
  • Page 24 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. the rules of sound RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia > Italy tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
