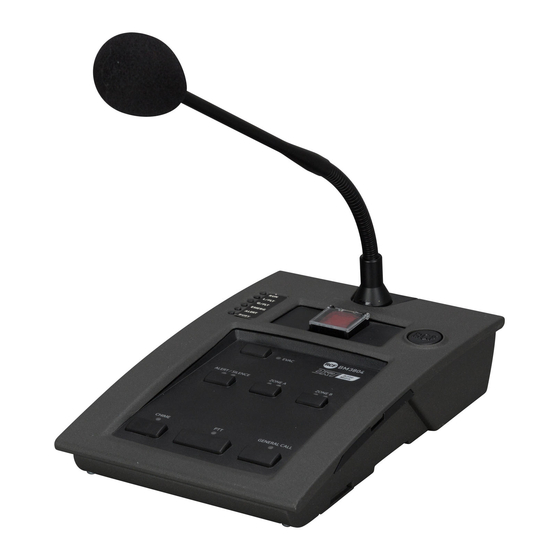

BM 3804
BE 3806
BM 3804FM
USER MANUAL
MANUALE D'USO
- DXT 3000 DESK-TOP
PAGING MICROPHONE
- BASE MICROFONICA DA
TAVOLO PER SISTEMA
DXT 3000
- ADDITIONAL KEYBOARD
FOR BM 3804 PAGING
MICROPHONES
- TASTIERA ADDIZIONALE
PER BASE MICROFONICA
BM 3804
- DXT 3000 FIREMEN'S
WALL-MOUNTED
PAGING MICROPHONE
- BM 3804 IN VERSIONE
PER VIGILI DEL FUOCO
(CON CASSETTA DA
PARETE)
Advertisement
Chapters
Related Manuals for RCF BM 3804
Summary of Contents for RCF BM 3804
-
Page 1: User Manual
BE 3806 - ADDITIONAL KEYBOARD FOR BM 3804 PAGING MICROPHONES - TASTIERA ADDIZIONALE PER BASE MICROFONICA BM 3804 BM 3804FM - DXT 3000 FIREMEN’S WALL-MOUNTED PAGING MICROPHONE - BM 3804 IN VERSIONE PER VIGILI DEL FUOCO (CON CASSETTA DA PARETE) -
Page 3: Table Of Contents
TABLE OF CONTENTS INDICE ENGLISH SAFETY PRECAUTIONS DESCRIPTION CONNECTION BM 3804 – FRONT PANEL BE 3806 ADDITIONAL KEYBOARD – FRONT PANEL BM 3804FM – FIREMEN’S PAGING MICROPHONE SPECIFICATIONS ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE COLLEGAMENTO BM 3804 – PANNELLO FRONTALE PULSANTIERA ADDIZIONALE BE 3806 –... -
Page 4: Safety Precautions
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. - Page 5 10. Hearing loss Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that leads to hearing loss is different from person to person and depends on the duration of exposure. To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is exposed to these levels should use adequate protection devices.
-
Page 6: Description
The first BM 3804 paging microphone (of the line) is for emergency purposes and directly powered by the MX 3250 main unit, while the second, the third and the fourth need 24 V dc adapters (500 mA, i.e. RCF AC AD 2405, optional). -
Page 7: Connection
INPUT : RJ 45 port to be linked to either the MX 3250 main unit PAGING IN or the previous BM 3804 paging microphone OUTPUT. OUTPUT : RJ 45 port to be linked to the next BM 3804 paging microphone INPUT. - Page 8 AN AuthoRIsed seRvIce ceNtRe Note: ANy settING chANGe shAll be cARRIed out WheN the system Is sWItched oFF oR the pAGING mIcRophoNe Is dIscoNNected On the BM 3804 rear side, remove the central blank panel to access the six dip-switches. DIP-SWITCH FUNCTION...
- Page 9 Microphones linked To The sysTeM BE 3806 ADDITIONAL KEYBOARDS Every BM 3804 paging microphone can be expanded with a BE 3806 additional keyboard having six buttons, which can be used to select each single zone (1 to 6, if available).
- Page 10 BM 3804 paging microphones are interlocked one another. The second, the third and the fourth BM 3804 all need an AC AD2405 adapter (not included). The sum of all cables must not be longer than 800 m (use RCF CJ 428E cable).
-
Page 11: Bm 3804 - Front Panel
BM 3804 – FRONT PANEL CHIME button: push to toggle on/off the chime (sent before an announcement). CHIME LED (green): when lit, the chime (sent before an announcement) is enabled. Push its respective button to toggle on/off. PTT (‘Push To Talk’) button: push and hold down to... - Page 12 ZONE A LED (green): when lit, it indicates the selection of the first zone. ZONE A LED (yellow / red): - When lit yellow, the first zone is busy - When lit red, the evacuation / alert message is currently sent to the first zone. ZONE B button: push to select the system second zone (push again to cancel).
-
Page 13: Be 3806 Additional Keyboard - Front Panel
A button: push to select the system first zone (push again to cancel). This button is equivalent to the BM 3804 ZONE A button A LED (green): when lit, it indicates the selection of the first zone. A LED (yellow / red): when is lit yellow, the first zone is busy;... -
Page 14: Use
1. Make sure the line has not been already engaged (zone LEDs lit yellow or 10b 12b 23b 25b 27b 29b 31b 33b 2. Select one or more zones by pushing their respective buttons of either the BM 3804 paging microphone or the BE 3806 keyboard (if present) -
Page 15: Bm 3804Fm - Firemen's Paging Microphone
BM 3804FM – FIREMEN’S PAGING MICROPHONE BM 3804FM is the ‘Firemen’ paging microphone that works in the same way of the BM 3804 model, but with the following differences: - The paging microphone is inside a wall-mounted metallic box (colour: red, RAL 3000) with glass. -
Page 16: Specifications
– 65 dB ± 3 dB (0 dB=1V/μbar, 1 kHz) Frequency response: 50 Hz ÷ 18 kHz (– 3 dB) Power supply: 24 V dc (either MX 3250 or RCF AC AD2405 external adapter) Dimensions: 128 x 39 x 203 mm (without gooseneck) Gooseneck length: 445.5 mm... -
Page 17: Italiano
INDICE ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE COLLEGAMENTO BM 3804 – PANNELLO FRONTALE PULSANTIERA ADDIZIONALE BE 3806 – PANNELLO FRONTALE UTILIZZO BM 3804FM – CONSOLE D’EMERGENZA PER VIGILI DEL FUOCO DATI TECNICI... -
Page 18: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono RCF S.p.A. da ogni responsabilità. AVVERTENZE PER LA SICUREZZA NOTA: secondo la norma EN 54-16, i microfoni per annunci d’emergenza... - Page 19 10. Perdita dell’udito L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è...
-
Page 20: Descrizione
REALIZZATO IN MODO DA GARANTIRNE L’AFFIDABILITÀ E PRESTAZIONI ELEVATE. DESCRIZIONE BM 3804 è una base microfonica, esclusivamente dedicata per il sistema RCF DXT 3000, che può essere collegata direttamente ad un’unità centrale MX 3250 tramite un cavo antifiamma di tipo “J” (quattro coppie di conduttori);... -
Page 21: Collegamento
COLLEGAMENTO BM 3804 – PANNELLO POSTERIORE POWER SUPPLY INPUT OUTPUT INPUT INPUT (ingresso): presa RJ 45 per il collegamento di una porta PAGING IN dell'unità centrale MX 3250 oppure alla presa OUTPUT della base microfonica precedente. OUTPUT (uscita): presa RJ 45 per il collegamento alla porta INPUT della base microfonica successiva. - Page 22 – SEGNALE AUDIO Biancoarancio Biancoarancio POWER SUPPLY INPUT: ingresso per l'alimentatore esterno 24 V c.c. non incluso (min. 250 mA, es. RCF AC AD 2405 opzionale); rimuovere il passacavo svitando la sua vite. BM 3804 ’ la priMa Base Microfonica è...
- Page 23 TuTTe le Basi Microfoniche collegaTe al sisTeMa PULSANTIERE ADDIZIONALI BE 3806 Ogni base microfonica BM 3804 può essere espansa con una pulsantiera addizionale BE 3806 avente sei tasti, i quali si usano per la selezione di ciascuna singola zona (da 1 a 6, se disponibili).
- Page 24 3804 sono interbloccate tra loro. La seconda, la terza e la quarta base microfonica BM 3804 necessitano, ciascuna, di un alimentatore 24 V c.c. – 500 mA (non incluso, es. RCF AC AD2405). La lunghezza totale complessiva dei cavi (considerando la loro somma) non...
-
Page 25: Bm 3804 - Pannello Frontale
BM 3804 – PANNELLO FRONTALE Tasto CHIME: premere per abilitare o disabilitare il tono di preavviso (“chime”) prima di un annuncio microfonico. LED CHIME (verde): se acceso, il tono di preavviso (prima di un annuncio microfonico) è abilitato tramite il rispettivo tasto Tasto PTT (“Push To Talk”): premere e tener premuto... - Page 26 Tasto ZONE A: premere per selezionare la prima zona del sistema (premere di nuovo per cancellare la selezione). LED ZONE A (verde): quando acceso, indica la selezione della prima zona. LED ZONE A (giallo / rosso): quando è acceso giallo, la prima zona è occupata; quando è...
-
Page 27: Pulsantiera Addizionale Be 3806 - Pannello Frontale
Tasto A: premere per selezionare la prima zona del sistema (premere di nuovo per cancellare la selezione). Questo tasto è equivalente al ZONE A della BM 3804. LED A (verde): quando acceso, indica la selezione della prima zona. LED A (giallo / rosso): quando è acceso giallo, la prima zona è... -
Page 28: Utilizzo
10b 12b 23b 25b 27b 29b 31b 33b 2. Selezionare una o più zone premendo i rispettivi tasti della base microfonica BM 3804 oppure della pulsantiera BE 3806 (se presente) 22 24 ; si accendono i corrispondenti LED verdi... -
Page 29: Bm 3804Fm - Console D'emergenza Per Vigili Del Fuoco
Verificare inoltre l’idoneità della parete e dei componenti utilizzati per il fissaggio (tasselli e viti non forniti da RCF) che devono garantire la sicurezza del sistema nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. -
Page 30: Dati Tecnici
128 x 39 x 203 mm (senza flessibile) Lunghezza flessibile: 445,5 mm Peso netto: 1,2 kg BE 3806 Alimentazione: tramite base microfonica BM 3804 Dimensioni: 78 mm x 39 mm x 203 mm Peso netto: 0,7 kg BM 3804FM Tipo microfono: dinamico Direttività:... - Page 32 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. Salvo eventuali errori ed omissioni. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso. www.rcf.it RCF S.p.A. Italy Via Raffaello Sanzio, 13...
