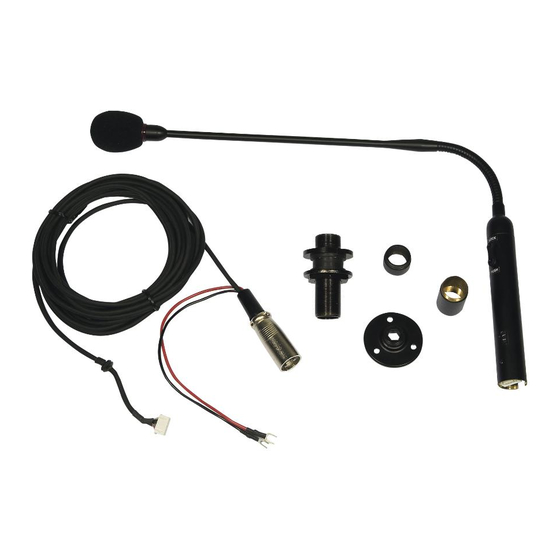

- Page 1 MANUALE D’USO OWNER MANUAL MC 4064 MICROFONO AD ELETTRETE CON FLESSIBILE - GOOSENECK ELECTRET MICROPHONE...
-
Page 3: Table Of Contents
INDEX INDICE ITALIANO Avvertenze per la sicurezza Descrizione Installazione Connessioni Dati tecnici Accessori (inclusi) ENGLISH Important notes Description Installation Connections Specifications Accessories (included) -
Page 4: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D’USO ATTENZIONE 1. -
Page 5: Descrizione
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate. DESCRIZIONE Si tratta di un microfono ad elettrete (cardioide), con flessibile, avente ottime prestazioni acustiche e progettato per l’impiego in sistemi audio ad indirizzo pubblico. - Page 6 FORO Ø 23mm FORO Ø 23mm BASE BASE FORO Ø 23mm GUARNIZIONE GUARNIZIONE DI GOMMA DI GOMMA BASE FORO Ø 23mm MAX. SPESSORE MAX. SPESSORE GUARNIZIONE BASE DI GOMMA 32 mm 32 mm GUARNIZIONE MAX. SPESSORE DI GOMMA 32 mm MAX.
- Page 7 II. SU TAVOLO (SENZA FORO) a. Svitare e togliere la parte inferiore del microfono. b. Connettere il cavo al microfono tramite il connettore JST a 5 poli. c. Piegare il cavo lasciandone circa 15 ~ 20 mm dal connettore. Sistemare il cavo inseren- do l’anello nello spacco laterale del microfono.
- Page 8 ADATTATORE FLANGIA FARE UN FARE UN VITI SEGNO QUI SEGNO QUI FARE UN SEGNO QUI...
- Page 9 III. SU UN’ASTA DA PAVIMENTO PER MICROFONO a. - e. Ripetere le istruzioni dal punto “a” ad “e” del paragrafo “II. SU TAVOLO (SENZA FORO)”. f. Avvitare il microfono sull’asta da pavimento. ASTA DA PAVIMENTO...
-
Page 10: Connessioni
CONNESSIONI Collegare il connettore XLR ad un ingresso microfonico (di un mixer) provvisto di alimentazione “Phantom”. COMANDO PIORITÀ I due fili uscenti dal connettore possono essere usati per l’attivazione di un comando di priorità (dove questa funzione è prevista). INGRESSO AUDIO MIC. -
Page 11: Dati Tecnici
DATI TECNICI TIPO microfono ad elettrete DIRETTIVITÀ cardioide RISPOSTA IN FREQUENZA 100 Hz ÷ 12 kHz SENSIBILITÀ -48 dB ± 3 dB (0 dB = 1 V / 10 bar 1 kHz, circuito aperto) IMPEDENZA ± 30% @ 1 kHz (flat) ±... -
Page 12: Accessori (Inclusi)
ACCESSORI (INCLUSI) SU TAVOLO SU ASTA MIC. SU TAVOLO (SENZA FORO) DA PAVIMENTO (CON FORO) ADATTATORE BASE GUARNIZIONI DI GOMMA ADATTATORE RONDELLA DADO VITI CAVO... -
Page 13: Important Notes
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. -
Page 14: Description
RCF S.p.A. thanks you for purchasing this product, which has been designed to guarantee reliability and high performances. DESCRIPTION It is a slim cardioid electret microphone having a flexible gooseneck. It offers impressive acoustic features and a mechanical design that is ideal for public address sound systems. - Page 15 FORO Ø 23mm FORO Ø 23mm BASE BASE FORO Ø 23mm GUARNIZIONE GUARNIZIONE DI GOMMA DI GOMMA BASE HOLE Ø 23mm MAX. SPESSORE MAX. SPESSORE GUARNIZIONE BASE MOUNT DI GOMMA 32 mm 32 mm RUBBER PAD MAX. SPESSORE 32 mm MAX.
- Page 16 II. TABLE TOP SURFACE MOUNTING a. Unscrew the lower grip from the microphone. b. Connect the cable to the microphone 5 pin JST connector (located at the bottom). c. Bend the cable upwards, 15 ~ 20 mm away from the connector. Arrange the cable with the rubber grommet to the lateral grip exit.
- Page 17 ADAPTOR FLANGIA PUT MARK HERE PUT MARK HERE SCREWS PUT MARK HERE...
- Page 18 III. ON MICROPHONE FLOOR STAND a. - e. Repeat procedures (a) to (e) of ‘II. TABLE TOP SURFACE MOUNTING’. f. Screw the microphone to the floor stand. POLE MOUNT...
-
Page 19: Connections
CONNECTIONS Connect the XLR plug to a mixer microphone input with ‘Phantom’ power supply. PRIORITY COMMAND The two wires can be used as priority command (where this function is foreseen). MIC AUDIO INPUT XLR CONNECTOR 1 - ground 2 - hot (+) 3 - cold (-) LOCK Push the ‘LOCK’... -
Page 20: Specifications
SPECIFICATIONS TYPE electret microphone POLAR PATTERN cardioid FREQUENCY RESPONSE 100 Hz ÷ 12 kHz SENSITIVITY -48 dB ± 3 dB (0 dB = 1 V / bar 1 kHz, open circuit) IMPEDANCE ± 30% @ 1 kHz (flat) ± 30% @ 1 kHz (low cut) POWER SUPPLY VOLTAGE 12 ÷... -
Page 21: Accessories (Included)
ACCESSORIES (INCLUDED) TABLE TOP ON MIC. TABLE TOP SURFACE FLOOR STAND MOUNTING MOUNTING WITH HOLE ADAPTOR BASE RUBBER PADS FLANGE WASHER SCREWS CABLE... - Page 24 HEADQUARTERS RCF S.p.A. Italy tel. +39 0522 274 411 e-mail: info@rcf.it RCF UK tel. 0844 745 1234 Int. +44 870 626 3142 e-mail: info@rcfaudio.co.uk RCF France tel. +33 1 49 01 02 31 e-mail: france@rcf.it RCF Germany tel. +49 2203 925370 e-mail: germany@rcf.it...
