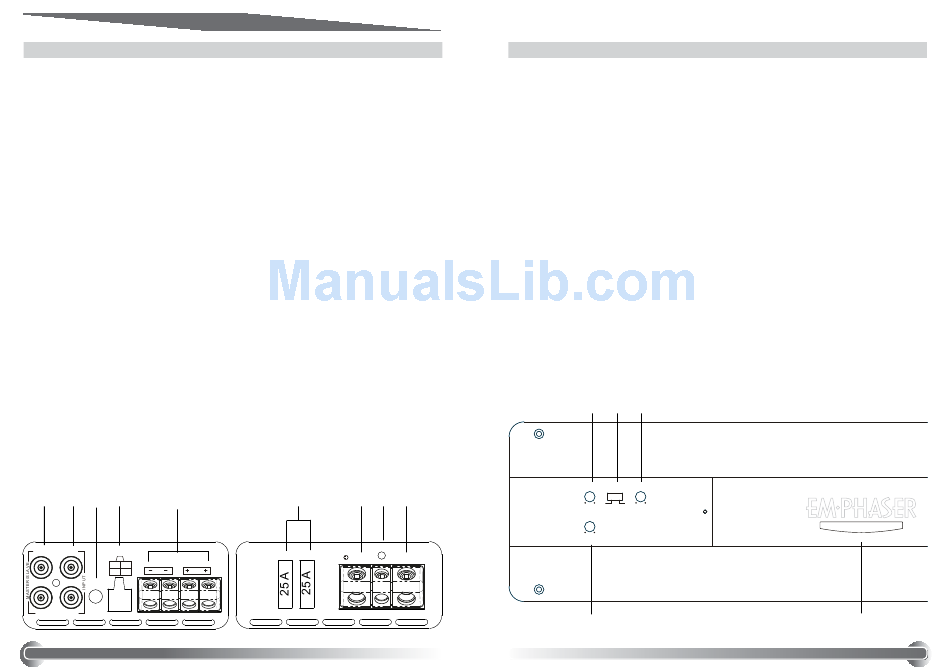

2. ANSCHLÜSSE + BEDIENUNGSELEMENTE EA1300
2.1 EINGÄNGE + AUSGÄNGE
1 CINCH MASTER / SLAVE IN-OUT
Master / Slave Cinchbuchsen, um mindestens zwei EA1300 mit nur einem
Eingangssignal vom Steuergerät anzusteuern. Master ist die Endstufe, welche das
Eingangssignal auf Cinch Inputs 1/2-CH vom Steuergerät erhält. Für den Betrieb
im Master / Slave Modus benötigt man ein mono Cinchkabel. Beachten Sie die
Anschlusszeichnung für Master / Slave Betrieb auf Seite 28.
2 CINCH INPUTS 1/2-CH
Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge des
Steuergerätes.
3 REMOTE CONTROL INPUT
Eingangsbuchse zum Anschluss der Basspegel
4 HIGH INPUT
Molex Steckerterminal für den Anschluss des Adapters zum Abgriff der
Lautsprecherausgänge des Headunits (wenn das Steuergerät nicht über Cinch
Line-Outs verfügt).
5 LAUTSPRECHER AUSGANGS-TERMINAL
Lautsprecheranschlussterminal für den Anschluss von Lautsprechern, stereo oder
gebrückt.
6 ATC SICHERUNGSHALTER
Zur internen Absicherung der Endstufe. Ausgelegt für zwei 25 A ATC Sicherungen.
Verwenden Sie keine höheren Werte wie auf der Endstufe angegeben.
7 "+12 V" POWER INPUT TERMINAL
16 mm² Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
8 "REM" INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder
Antenna-Remote Ausgang des Steuergerätes.
9 "GND" POWER INPUT TERMINAL
16 mm² Eingangsterminal für den Anschluss an die Chassis-Masse des Kfz's oder
den Minuspol der Fahrzeugbatterie.
1 2 3 4 5
OUT CH1 EA1300
OUT CH1
Ch1+ Ch2+
HIGH INPUT
Ch1- Ch2-
REM REM
IN CH2
IN CH2
HIGH INPUT
HIGH INPUT SPEAKER OUTPUT
22
Fernbedienung.
OUT CH1 EA1300
HIGH INPUT
REM
IN CH2
6 7 8 9
REM
FUSES
12V GND
2.2 TOP CONTROL BEDIENELEMENTE
1 REGLER EINGANGSEMPFINDLICHKEIT CH1/CH2
Eingangsempfindlichkeitsregler der Kanäle CH1/CH2, für die Anpassung an die
Ausgangsspannung des Steuergerätes.
2 SCHALTER FÜR PHASE CH1/CH2
Schiebeschalter „PHASE" für die Festlegung der akustischen Phasenlage des
Ausgangssignals für die Kanäle CH1/CH2.
3 REGLER TIEFPASS TRENNFREQUENZ CH1/CH2
Regler zum Einstellen der Tiefpass-Trennfrequenz an der integrierten
elektronischen Frequenzweiche der Kanäle CH1/CH2.
4 REGLER SUBSONIC HOCHPASS TRENNFREQUENZ
Regler „SUBSONIC" zum Einstellen der Hochpass Trennfrequenz von 15 Hz bis
50 Hz an der integrierten elektronischen Frequenzweiche für die Kanäle CH1/CH2.
5 POWER LED
LED Segment, welche durch rotes leuchten den normalen Betriebszustand der
Endstufe im eingeschalteten Zustand signalisiert. Im Protect Modus leuchtet dieses
Segment blau.
1 2 3
GAIN PHASE LPF
MIN MAX 180° 0° 40Hz 250Hz
SUB
SONIC
15Hz 50Hz
4
5
