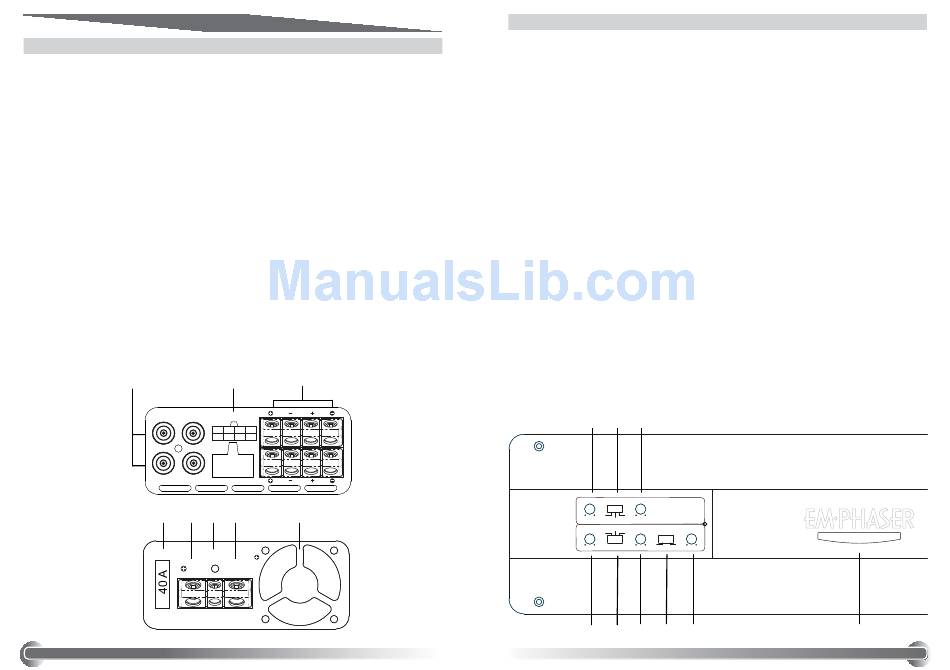

2. ANSCHLÜSSE + BEDIENUNGSELEMENTE EA485
2.1 EINGÄNGE + AUSGÄNGE
1 CINCH INPUTS 1/2-CH + 3/4-CH
Cinch Eingangsbuchsen 1/2-CH und 3/4-CH für den Anschluss der Cinch Ausgänge
des Steuergerätes.
2 HIGH INPUT
Molex Steckerterminal für den Anschluss des Adapters zum Abgriff der
Lautsprecherausgänge des Headunits (wenn das Steuergerät nicht über Cinch
Line-Outs verfügt).
3 LAUTSPRECHER AUSGANGS-TERMINAL
Lautsprecheranschlussterminal für den Anschluss von Front- und Rear
Lautsprechern, stereo oder gebrückt.
4 ATC SICHERUNGSHALTER
Zur internen Absicherung der Endstufe. Ausgelegt für eine 40 A ATC Sicherung.
Verwenden Sie keine höheren Werte wie auf der Endstufe angegeben.
5 "+12 V" POWER INPUT TERMINAL
16 mm² Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
6 "REM" INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder
Antenna-Remote Ausgang des Steuergerätes.
7 "GND" POWER INPUT TERMINAL
16 mm² Eingangsterminal für den Anschluss an die Chassis-Masse des Kfz's, oder
den Minuspol der Fahrzeugbatterie.
8 "FAN"
Integrierter Lüfter, welcher die Leistungselektronik gegen Überhitzung schützt.
1
CH1 CH3
INPUT
CH1 CH3
CH1 CH3
INPUT
INPUT
CH2 CH4
CH2 CH2 CH4 CH4
4 5
FUSES
FUSES FUSES
12V
12V
EA485
2 5 A
20
2 3
CH2 CH1
EA485
CH2 CH1
CH2 CH1
EA485
HIGH INPUT
Ch1+ Ch2+ Ch3+ Ch4+
HIGH INPUT
Ch1- Ch2- Ch3- Ch4-
CH4 CH3
HIGH INPUT
HIGH INPUT CH4 CH4 CH3 CH3
6 7 8
REM
REM
12V GND
REM
GND
GND
2
X POWER INPUT
2.2 TOP CONTROL BEDIENELEMENTE
1 REGLER EINGANGSEMPFINDLICHKEIT 1/2-CH
Eingangsempfindlichkeitsregler „GAIN" der Kanäle 1/2-CH, für die Anpassung an
die Ausgangsspannung des Steuergerätes.
2 SCHALTER FÜR BETRIEBART DER KANÄLE 1/2-CH
Schiebeschalter „MODE" für die Festlegung der Arbeitsweise der integrierten
elektronischen Frequenzweiche der Kanäle 1/2-CH.
3 REGLER TRENNFREQUENZ 1/2-CH
Regler „X-OVER" zum Einstellen der Hochpass oder Tiefpass Trennfrequenz an der
integrierten elektronischen Frequenzweiche der Kanäle 1/2-CH.
4 REGLER EINGANGSEMPFINDLICHKEIT 3/4-CH
Eingangsempfindlichkeitsregler „GAIN" der Kanäle 3/4-CH, für die Anpassung an
die Ausgangsspannung des Steuergerätes.
5 SCHALTER FÜR BETRIEBART DER KANÄLE 3/4-CH
Schiebeschalter „MODE" für die Festlegung der Arbeitsweise der integrierten
elektronischen Frequenzweiche der Kanäle 3/4-CH.
6 REGLER TRENNFREQUENZ 3/4-CH
Regler „X-OVER" zum Einstellen der Hochpass oder Tiefpass Trennfrequenz an der
integrierten elektronischen Frequenzweiche der Kanäle 3/4-CH.
7 SCHALTER FÜR PHASE KANÄLE 3/4-CH
Schiebeschalter „PHASE" für die Festlegung der akustischen Phasenlage des
Ausgangssignals für die Kanäle 3/4-CH.
8 REGLER SUBSONIC HOCHPASS TRENNFREQUENZ 3/4-CH
Regler „SUBSONIC" zum Einstellen der Hochpass Trennfrequenz von 15 Hz bis 50
Hz an der integrierten elektronischen Frequenzweiche für die Kanäle 3/4-CH.
9 POWER LED
LED Segment, welche durch rotes leuchten den normalen Betriebszustand der
Endstufe im eingeschalteten Zustand signalisiert. Im Protect Modus leuchtet dieses
Segment blau.
1 2 3
GAIN X-OVER
MODE
CH1/CH2
LPF HPF
MIN MAX 50Hz 250Hz
FLAT
FLAT
GAIN X-OVER PHASE SUB SONIC
LPF HPF
CH3/CH4
50Hz 250Hz 180° 0°
MIN MAX 15Hz 50Hz
4 5 6 7 8
9
