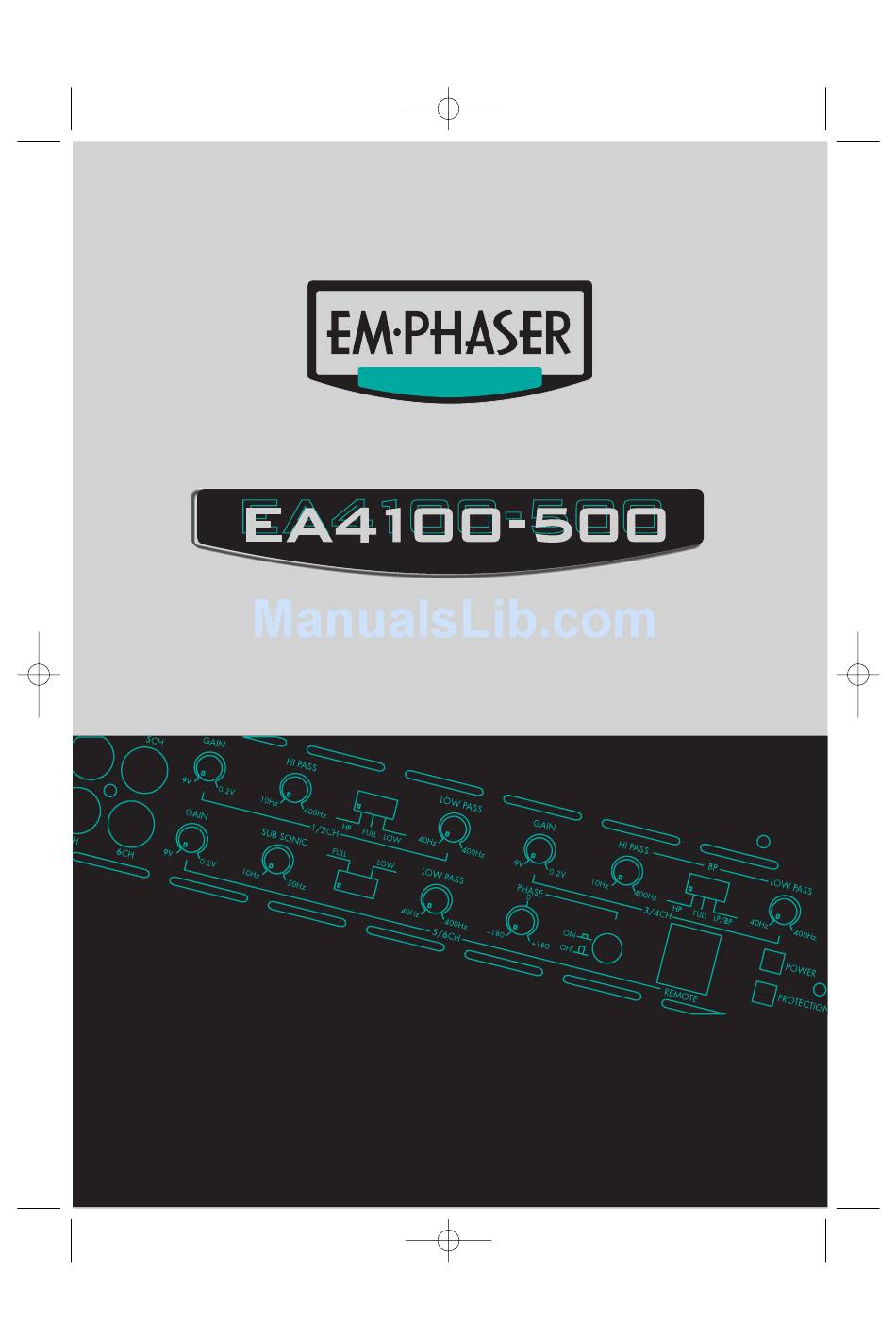

- Page 1 EA 6-CH Manual 12.03.2002 13:31 Uhr Seite 1 6 - C H A N N E L P O W E R A M P L I F I E R INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Page 2: Table Of Contents
EMPHASER LIMITED WARRANTY ........ - Page 3 TECHNICAL SPECIFICATIONS ......... . .30 EMPHASER GARANTIE-BESTIMMUNGEN ........31 9.1 GARANTIE-EINSCHRÄNKUNGEN .
-
Page 4: Important Notice
Seite 4 Congratulations! And thank you for choosing this EMPHASER 6-channel car audio amplifier! You now own a product of uncompromising engineering philosophy, meticulous craftsmanship and unprecedented functionali- To maximize the performance of this amplifier and your car audio system install, we recommend that you acquaint yourself thoroughly with all capabilities and features of this EMPHASER amplifier unit. -
Page 5: Ea 4100-500 Design Features
■ STATUS AND PROTECTION LED'S: A green and a red LED enable you to easily monitor the operating status of your EA4100-500 amplifier. The LED's are signaling normal operation and pro- blems, such as short-circuits, electrical or thermal overload and DC voltage at the speaker outputs ■... -
Page 6: Connections & Controls
EA 6-CH Manual 12.03.2002 13:31 Uhr Seite 6 2. CONNECTIONS & CONTROLS 2.1 FRONT PANEL CONNECTIONS & CONTROLS 1a/1b RCA INPUTS 1/2-CH Low-level stereo RCA signal input for connection with head-unit. See chapter 6.1 2a/2b RCA INPUTS 3/4-CH Low-level stereo RCA signal input for connection with head-unit. See chapter 6.1 3a/3b RCA INPUTS 5/6CH Low-level stereo RCA signal input for connection with head-unit. - Page 7 EA 6-CH Manual 12.03.2002 13:31 Uhr Seite 7 2. CONNECTIONS & CONTROLS LOW PASS FREQUENCY CONTROL 5/6-CH Control for the frequency adjustment of the 12dB/oct. low-pass filtering of the speakers connected to 5/6-CH output terminals. See chapter 7.5 PHASE SHIFT CONTROL Control for the relative phase adjustment of the speaker(s) connected to 5/6-CH amplifier output terminals.
-
Page 8: Rear Panel Connections & Controls
EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 8 2. CONNECTIONS & CONTROLS 2.2 REAR PANEL CONNECTIONS & CONTROLS 21a/ FUSES Two 80A Maxi fuses for protection of the amplifier electronics against overload or wrong operation / manipulation. See chapter 8.0 POWER INPUT TERMINAL "+ 12 V"... -
Page 9: Installation Planning
- especially the routing of the signal cables and the chassis ground connection will have a pro- found impact on a trouble-free operation of the amplifier. If you have no or only little experience with complex car audio installations, we strongly recommend you to consult your nearest authorized EMPHASER dealer/installer. 3.2 MOUNTING LOCATION The mounting location should be carefully selected and in the interest of passive driver and passenger safety, the amplifier must be securely mounted. -
Page 10: General Info About Wire Cross Sections And Cable Quality
4.2 RCA INTERCONNECTS It is obvious that for best performance of your EA4100-500 amplifier, you should stick to high quali- ty RCA interconnect cables. Use twisted pair or triple shielded types only. Keep in mind, the RCA inter- connects should always be kept far away from any potential sources of electrical interference e.g. -
Page 11: Cable Routing
AND the current draw of the amplifier - therefo- re choose a fuse value of either 150 or 200A. Always keep in mind, that the EA4100-500 amplifier is capable of 160A max. current drain! Now you attach the ground cable to the amplifier. -
Page 12: System Configurations
EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 12 6.4 TWIN-SATELLITE / SUBWOOFER SYSTEM PRE-OUT FRONT, REAR & SUB CD-CHANGER HEAD-UNIT TWEETER TWEETER X-OVER X-OVER CHANNEL 1-CH CHANNEL 2-CH BASS-MIDRANGE BASS-MIDRANGE X-OVER X-OVER TWEETER TWEETER CHANNEL 3-CH CHANNEL 4-CH BASS-MIDRANGE BASS-MIDRANGE CHANNEL 5/6-CH TRUNKBOX SUBWOOFER... - Page 13 EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 13 6.4 TWIN-SATELLITE / KICKBASS SYSTEM PRE-OUT FRONT, REAR & SUB CD-CHANGER HEAD-UNIT TWEETER TWEETER X-OVER X-OVER CHANNEL 1-CH CHANNEL 2-CH BASS-MIDRANGE BASS-MIDRANGE X-OVER X-OVER TWEETER TWEETER CHANNEL 3-CH CHANNEL 4-CH BASS-MIDRANGE BASS-MIDRANGE CHANNEL 5 CHANNEL 6 KICKBASS...
- Page 14 EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 14 6.4 FRONT SATELLITE / KICKBASS / SUBWOOFER SYSTEM PRE-OUT FRONT, REAR & SUB CD-CHANGER HEAD-UNIT TWEETER TWEETER X-OVER X-OVER CHANNEL 1-CH CHANNEL 2-CH BASS-MIDRANGE BASS-MIDRANGE CHANNEL 3-CH CHANNEL 4-CH KICKBASS KICKBASS STEREO STEREO CHANNEL 5/6-CH...
-
Page 15: Adjustment Of The Control Functions
"satellite channel pairs" 1/2-CH and 3/4-CH. The EMPHASER EA4100-500 is multi-channel amplifier with integrated active crossovers and thus, offers different amplification modes which can be set by the operation mode slide switches. Three of these switches can be found on your amplifier. -
Page 16: Selecting A Crossover Frequency Point For The Kickbass Speakers
Close the electrical circuit by inserting the main fuse. Now switch on your head unit. The green OPE- RATING LED of the EA4100-500 power amplifier should light-up. If the LED lights up red, your instal- lation is faulty! Turn off the head-unit and carefully re-check previous installation steps! The LOW PASS cut-off frequency point setting depends on the amplitude response and the frequency extension of the installed subwoofer system. -
Page 17: Subsonic Crossover Frequency Adjustment For The Subwoofer
FINE TUNING OF ALL CROSSOVER FREQUNCY POINT SETTINGS Finally you can attempt to fine-tune the HP, BP and LP cross-over frequencies on your amplifier, to reach the maximum tonal balance and channel integration of all loudspeakers connected to your EA4100-500. -
Page 18: Phase Shift Control
EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 18 7. ADJUSTMENT OF THE CONTROL FUNCTIONS 7.7 PHASE SHIFT CONTROL The phase shift control - to be activated by the ON/OFF switch on channel section 5/6-CH - provides you with a simple "tool" to match the front door installed satellite system with the subwoofer playing in the trunk compartment of your car. - Page 19 BEDIENUNGS- UND INSTALLATIONSANLEITUNG Herzlichen Glückwunsch! Wir danken Ihnen, dass Sie sich zum Kauf der EMPHASER EA4100-500 6-Kanalendstufe entschieden haben. Sie besitzen nun ein sehr hochwertiges Produkt, das mit einem kompromisslosen technischen Aufbau aufwartet. Die EA4100-500 setzt Masstäbe bezüglich Leistungsabgabe, Klangqualität und Bedienungsfreundlichkeit.
-
Page 20: Technischer Aufbau / Merkmale
Fahrzeuges frei montierbare kleine Bedienteil ermöglicht die Fernbedienung der Lautstärke des Subwoofers, bzw. der Kanäle 5 und 6 im Tiefpass-Betrieb ■ Zwei einzelne vollständig getrennte MOS-FET Netzteile: Die EA4100-500 ist mit zwei separaten Netzteilen bestückt, dies verhindert eine gegenseitige Beeinflussung der einzelnen Verstärker-Kanäle für die Satelliten und den Subwoofer... -
Page 21: Anschlüsse & Bedienungselemente
EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 21 2. ANSCHLÜSSE & BEDIENUNGSELEMENTE 2.1. EINGÄNGE & FUNKTIONEN AM FRONT PANEL 1a/1b CINCH INPUTS 1/2-CH Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge des Steuergerätes siehe Abschnitt 6.1 2a/2b CINCH INPUTS 3/4-CH Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge des Steuergerätes siehe Abschnitt 6.1 3a/3b CINCH INPUTS 5/6-CH... - Page 22 EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 22 2. ANSCHLÜSSE & BEDIENUNGSELEMENTE REGLER SUBSONIC TRENNFREQUENZ DER KANÄLE 5/6-CH Regler zum Einstellen der Subsonic Hochpass-Trennfrequenz an der integrierten elektronischen Frequenzweiche der Kanäle 5/6-CH, siehe Abschnitt 7.6 SCHALTER FÜR OPERATION MODE DER KANÄLE 5/6-CH Schiebeschalter für die Festelegung der Arbeitsweise der integrierten elektronischen Frequenzweiche der Kanäle 5/6-CH, siehe Abschnitt 7.1 REGLER TIEFPASS TRENNFREQUENZ DER KANÄLE 5/6-CH...
-
Page 23: Eingänge & Funktionen Am Rear Panel
EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 23 2. ANSCHLÜSSE & BEDIENUNGSELEMENTE 2.2 EINGÄNGE & FUNKTIONEN AM REAR PANEL 21a/ FUSES Zwei 80A Maxi-Sicherungen für die interne Absicherung des Verstärkers gegen Überlastung und Fehlmanipulation. Verwenden Sie für diese Endstufe nur 80 Ampere Maxi-Sicherungen, siehe Abschnitt 8.0 + 12V"... -
Page 24: Planung Der Installation
Seite 24 3. PLANUNG DER INSTALLATION Bevor Sie mit der Montage der EA4100-500 beginnen, erstellen Sie am besten eine kurze Anschluss- und Installationsskizze. Zu berücksichtigen gilt es dabei hauptsächlich die Kabelverläufe und den Installationsort des Car-Amps. Bedenken Sie bitte alle für den Anschluss dieser Endstufe benötigten Zubehör- und Peripherie Teile, wie z.B. -
Page 25: Info's Zu Den Kabelquerschnitten & Qualität
Masseschluss des Verstärkergehäuses auf die Kfz-Masse muss unbedingt vermieden werden! (Brummschleife!) Legen Sie nun den Verstärker auf die vorgebohrten Löcher und schrauben Sie die EA4100-500 fest. Ziehen Sie die Schrauben gleichmässig an und überprüfen Sie abschliessend den einwandfreien Sitz des Verstärkers. -
Page 26: Verkabelung / Elektrischer Anschluss
EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 26 6. VERKABELUNG / ELEKTRISCHER ANSCHLUSS 6.1 VERLEGEN VON CINCH- UND REMOTE KABELN Verlegen Sie das oder die Cinchkabel, das Fernbedienungskabel für die Pegel-Regelung von Kanälen 5/6 und das Remote-Kabel vom Steuergerät zur Endstufe. Diese Kabel sollten unbedingt räumlich getrennt von der Stromzuführung des Verstärkers eingezogen werden. -
Page 27: Einstellungen An Der Frequenzweiche
EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 27 7. EINSTELLUNGEN AN DER FREQUENZWEICHE 7.1 WAHL DES "OPERATING MODES" DER FREQUENZWEICHE In Abhängigkeit der angeschlossenen Lautsprechersysteme müssen Sie nun für die jeweiligen Kanalpaare die Arbeitsweise der integrierten elektronischen Frequenzweiche definieren, bzw. den OPERATION MODE Schiebeschalter für alle drei Kanalpaare in die gewünschte Stellung bringen. -
Page 28: Wahl Der Trennfrequenzen Für Ein Kickbass-System
Funktion wohl hauptsächlich für das Kanalpaar 5/6-CH genutzt werden wird. Denn die beiden Kanäle 5 und 6 bieten die höchste Ausgangsleistung aller Kanäle der EA4100-500. Die zu wählende Trennfrequenz des Tiefpasses (LPF) bei Betrieb eines Subwoofers sollte sinnvollerweise im Bereich zwi- schen 50 bis 90 Hz liegen. -
Page 29: Anpassung Der Eingangsempfindlichkeit
EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 29 7. EINSTELLUNGEN AN DER FREQUENZWEICHE 7.6 ANPASSUNG DER EINGANGSEMPFINDLICHKEIT Die korrekte Eingangsempfindlichkeitseinstellung ist wichtig für die Ausnutzung des optimalen Dynamikspielraumes Ihrer Steuergerät / Verstärker / Lautsprecherkombination. Diese Empfindlichkeitseinstellung beeinflusst das Grundrauschen ebenso wie die verzerrungsfrei erzielbare Maximallautstärke. -
Page 30: Technical Specifications
EA 6-CH Manual 12.03.2002 13:32 Uhr Seite 30 8. TECHNICAL SPECIFICATIONS EA4100-500 6-Channel Amplifier Rated Power Output (RMS) At 4 Ohms load / 13.8V (THD<=0.1%) Channels 1/2-CH and 3/4-CH 82Wx4 all channels driven simultaneously Channels 5/6-CH 225Wx2 all channels driven simultaneously Rated Power Output (RMS) At 4 Ohms load / 13.8V (THD<=1%) -
Page 31: Emphaser Limited Warranty
Sollten Sie für Ihren Verstärker Garantie-Leistungen beanspruchen, wenden Sie sich bitte direkt an den Händler, bei dem Sie das Gerät gekauft haben. Bitte senden Sie keine Geräte an EMPHASER Inc. U.S.A. Bei Schwierigkeiten, ein geeignetes EMPHASER Service-Center zu finden, erhalten Sie bei Ihrem jeweiligen Landes-Vertrieb weitere Informationen. -
Page 32: Warranty Card
Your name: Your address: City: State: ZIP or Postal Code: Country: Your phone number: Dealer’s address & stamp Installation Approval ❏ ❏ Installed by Self-installed authorized dealer by customer Installation date: Inspected and approved by: EMPHASER Inc., Wyoming, Michigan, U.S.A.
