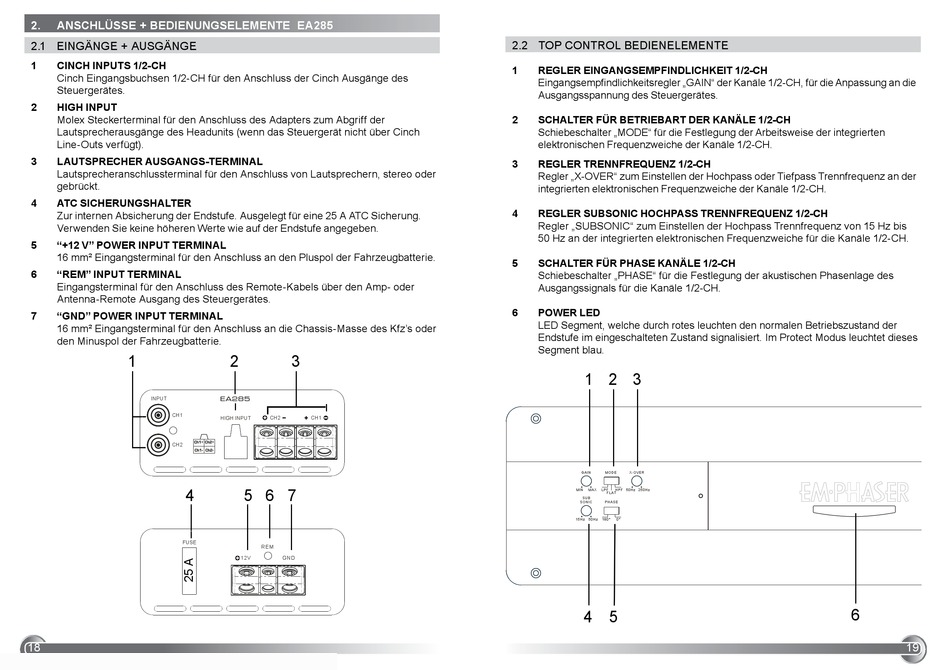

2. ANSCHLÜSSE + BEDIENUNGSELEMENTE EA285
2.1 EINGÄNGE + AUSGÄNGE
1 CINCH INPUTS 1/2-CH
Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge des
Steuergerätes.
2 HIGH INPUT
Molex Steckerterminal für den Anschluss des Adapters zum Abgriff der
Lautsprecherausgänge des Headunits (wenn das Steuergerät nicht über Cinch
Line-Outs verfügt).
3 LAUTSPRECHER AUSGANGS-TERMINAL
Lautsprecheranschlussterminal für den Anschluss von Lautsprechern, stereo oder
gebrückt.
4 ATC SICHERUNGSHALTER
Zur internen Absicherung der Endstufe. Ausgelegt für eine 25 A ATC Sicherung.
Verwenden Sie keine höheren Werte wie auf der Endstufe angegeben.
5 "+12 V" POWER INPUT TERMINAL
16 mm² Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
6 "REM" INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder
Antenna-Remote Ausgang des Steuergerätes.
7 "GND" POWER INPUT TERMINAL
16 mm² Eingangsterminal für den Anschluss an die Chassis-Masse des Kfz's oder
den Minuspol der Fahrzeugbatterie.
1
INPUT
INPUT
INPUT
CH1
CH1
CH1
Ch1+ Ch2+
CH2
CH2
CH2
Ch1-
4
FUSE
FUSE
FUSE
EA285
25A
18
2 3
EA285
EA285
CH2 CH1
HIGH INPUT CH2 CH1
HIGH INPUT CH2 CH1
Ch2-
HIGH INPUT SPEAKER OUTPUT
5 6 7
REM
REM
REM
12V GND
12V GND
12V GND
POWER INPUT
2.2 TOP CONTROL BEDIENELEMENTE
1 REGLER EINGANGSEMPFINDLICHKEIT 1/2-CH
Eingangsempfindlichkeitsregler „GAIN" der Kanäle 1/2-CH, für die Anpassung an die
Ausgangsspannung des Steuergerätes.
2 SCHALTER FÜR BETRIEBART DER KANÄLE 1/2-CH
Schiebeschalter „MODE" für die Festlegung der Arbeitsweise der integrierten
elektronischen Frequenzweiche der Kanäle 1/2-CH.
3 REGLER TRENNFREQUENZ 1/2-CH
Regler „X-OVER" zum Einstellen der Hochpass oder Tiefpass Trennfrequenz an der
integrierten elektronischen Frequenzweiche der Kanäle 1/2-CH.
4 REGLER SUBSONIC HOCHPASS TRENNFREQUENZ 1/2-CH
Regler „SUBSONIC" zum Einstellen der Hochpass Trennfrequenz von 15 Hz bis
50 Hz an der integrierten elektronischen Frequenzweiche für die Kanäle 1/2-CH.
5 SCHALTER FÜR PHASE KANÄLE 1/2-CH
Schiebeschalter „PHASE" für die Festlegung der akustischen Phasenlage des
Ausgangssignals für die Kanäle 1/2-CH.
6 POWER LED
LED Segment, welche durch rotes leuchten den normalen Betriebszustand der
Endstufe im eingeschalteten Zustand signalisiert. Im Protect Modus leuchtet dieses
Segment blau.
