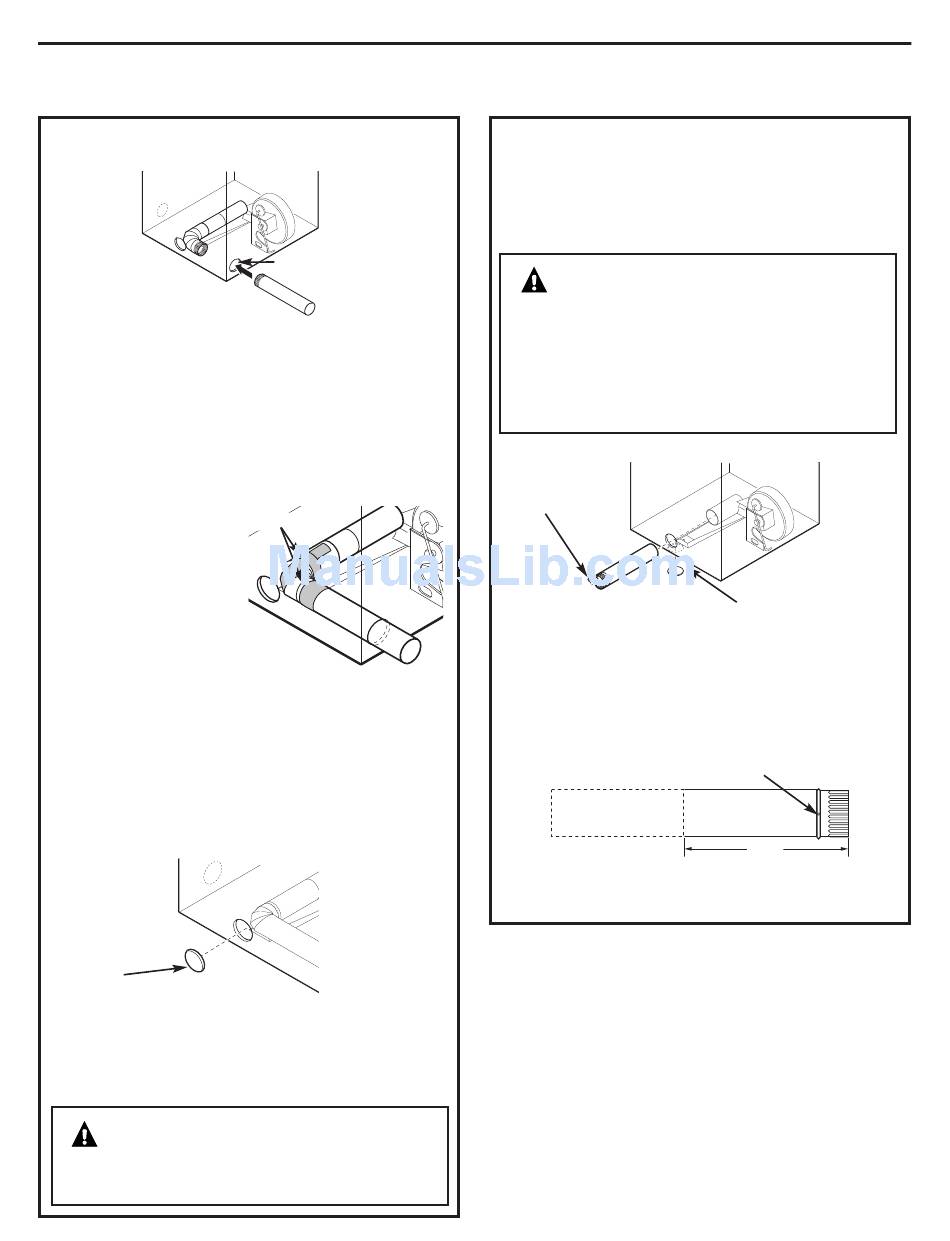

VENTILACIÓN LATERAL (cont.)
• Introduzca el conducto de 4" a través
de la abertura lateral y conéctelo al codo.
PRECAUCIÓN:
eléctricos ni los dañe ni tampoco quite la cubierta
de vinilo de los componentes eléctricos dentro de la
secadora cuando introduzca el conducto. Es posible
que se produzca una pequeña interferencia entre
el tubo de escape y los componentes cableados.
• Aplique cinta aislante
como puede verse
en la junta entre
el conducto interno
de la secadora y el
codo, y también en
la junta entre el codo
y el conducto lateral.
PRECAUCIÓN:
interno deben sujetarse con cinta; caso contrario,
pueden separarse y provocar un riesgo de
seguridad.
CÓMO AGREGAR LA PLACA DE CUBIERTA
A LA PARTE TRASERA DEL GABINETE
(SALIDA LATERAL)
Placa
(Kit WE1M454)
Conecte los codos y conductos de metal estándar
para completar el sistema de salida. Cubra
la abertura trasera con la placa (Kit WE1M454),
disponible en su proveedor de servicios local.
Coloque la secadora en su ubicación final.
ADVERTENCIA:
NUNCA DEJE LA ABERTURA TRASERA
SIN LA PLACA EN SU LUGAR.
Instrucciones de instalación
Abertura lateral
No tire de los cables
Cinta aislante
Las juntas del conducto
(Kit WE1M454)
VENTILACIÓN POR LA PARTE INFERIOR
La secadora cuenta con una salida por
la parte inferior del gabinete en modelos
a gas y eléctricos.
ADVERTENCIA:
ANTES DE EFECTUAR ESTA INSTALACIÓN
DE SALIDA, ASEGÚRESE DE DESCONECTAR
LA SECADORA DEL SUMINISTRO ELÉCTRICO.
PROTEJA SUS MANOS Y BRAZOS DE LOS LADOS
AFILADOS CUANDO TRABAJE DENTRO DEL
GABINETE. ASEGÚRESE DE USAR GUANTES.
Quite el
tornillo y
consérvelo
Quite el tornillo ubicado dentro del conducto
de salida de la secadora y consérvelo. Saque
el conducto de la secadora. Desconecte
y quite la tapa inferior.
Corte el conducto como puede verse y conserve
la porción A.
129
Parte
inferior Quite la tapa deseada
(sólo una)
Orificio de montaje
A
12 3 ⁄ "
8
