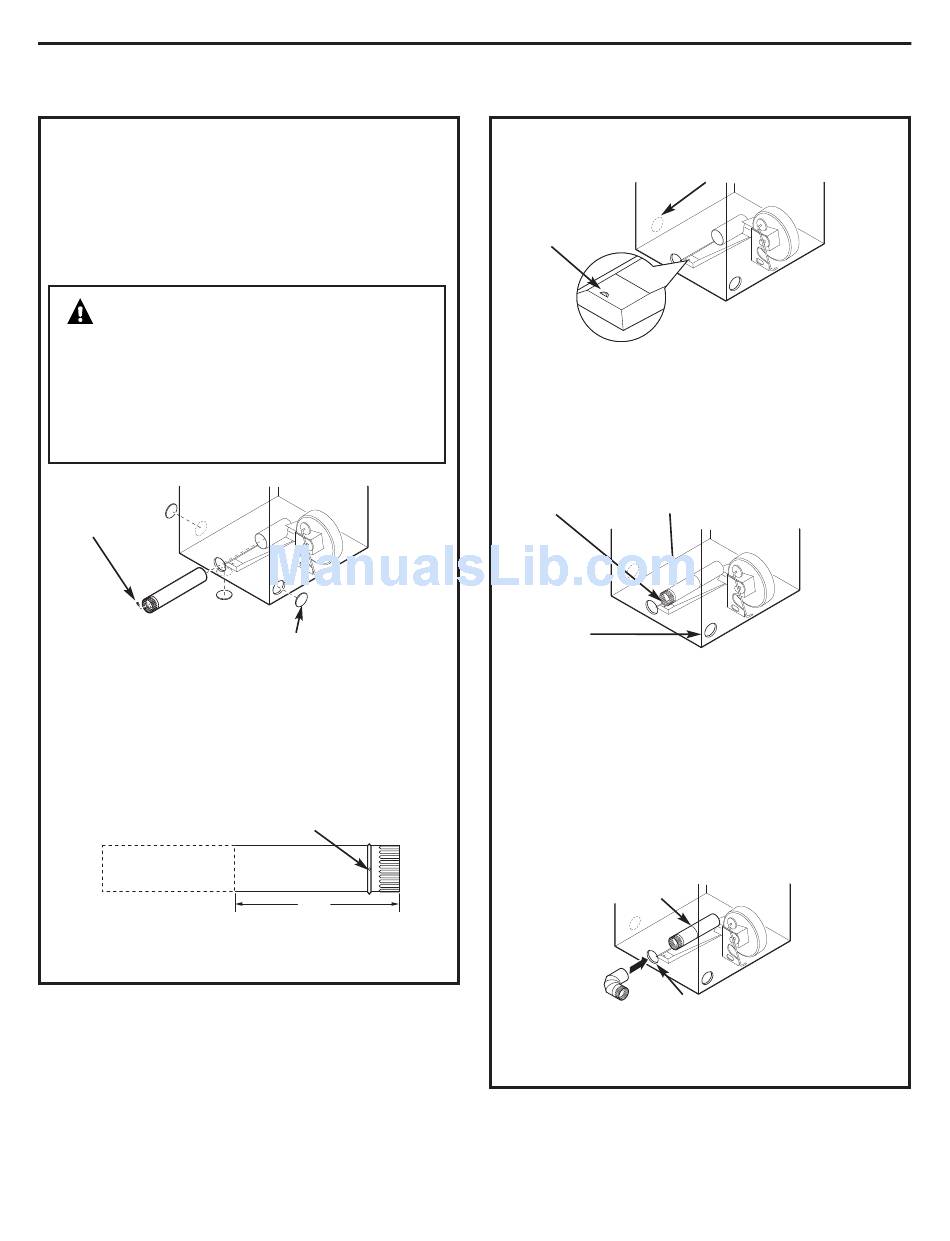

SALIDA AL EXTERIOR DE LA SECADORA (cont.)
VENTILACIÓN LATERAL
La secadora cuenta con una salida hacia la
derecha del gabinete sólo en modelos eléctricos.
La secadora cuenta con una salida hacia
la izquierda del gabinete en modelos a gas
y eléctricos.
ADVERTENCIA:
ANTES DE EFECTUAR ESTA INSTALACIÓN
DE SALIDA, ASEGÚRESE DE DESCONECTAR
LA SECADORA DEL SUMINISTRO ELÉCTRICO.
PROTEJA SUS MANOS Y BRAZOS DE LOS LADOS
AFILADOS CUANDO TRABAJE DENTRO DEL
GABINETE. ASEGÚRESE DE USAR GUANTES.
Derecha
Quite el
tornillo y
consérvelo
Parte inferior
Despegue y quite la tapa inferior, derecha o
izquierda, según corresponda. Quite el tornillo
ubicado dentro del conducto de salida
de la secadora y consérvelo. Saque
el conducto de la secadora.
Corte el conducto como puede verse y conserve
la porción A.
Instrucciones de instalación
Izquierda
Quite la tapa deseada
(sólo una)
Orificio de montaje
A
13 3 ⁄ "
8
UBICACIÓN DE LA LENGÜETA
Gire la lengüeta
hasta 45°
A través de la abertura trasera, ubique la lengüeta
en el medio de la base del artefacto. Levante
la lengüeta hasta alrededor de 45°, utilizando
un destornillador de lados planos.
CÓMO AGREGAR UN CONDUCTO NUEVO
Orificio de montaje
Salida del
lado izquierdo
Vuelva a conectar la porción cortada "A" del conducto
a la caja del ventilador. Asegúrese de que el conducto
más corto se encuentre alineado con la lengüeta
de la base. Utilice el tornillo conservado con
anterioridad para sujetar el conducto en su lugar
a través de la lengüeta de la base del artefacto.
CÓMO AGREGAR CODOS Y CONDUCTOS
DE SALIDA HACIA LA IZQUIERDA O DERECHA
DEL GABINETE
Conducto interno
• Introduzca el codo de 4" a través de la abertura
trasera y conéctelo al conducto interno de la secadora.
128
No para gas
Porción "A"
Abertura trasera
