SALIDA AL EXTERIOR DE LA SECADORA (cont.)
ADVERTENCIA –
UN CONDUCTO DE METAL DE 4". NO UTILICE
UN CONDUCTO DE UNA LONGITUD MAYOR A
LA ESPECIFICADA EN LA TABLA DE LONGITUD
DE SALIDA.
Al utilizar una salida de mayor longitud
a la especificada se:
• Incrementarán los tiempos de secado
y el costo de energía.
• Reducirá la vida útil de la secadora.
• Acumulará pelusa, lo que podría generar
un riesgo potencial de incendio.
La correcta instalación de salida es SU
RESPONSABILIDAD.
Los problemas generados por una instalación
incorrecta no se encuentran cubiertos por
la garantía.
La longitud MÁXIMA PERMITIDA del sistema de
salida depende del tipo de conducto, la cantidad
de curvas, la clase de campana de salida (cubierta
de pared) y todas las condiciones indicadas a
continuación. En la tabla siguiente se incluyen
conductos de metal rígidos y flexibles.

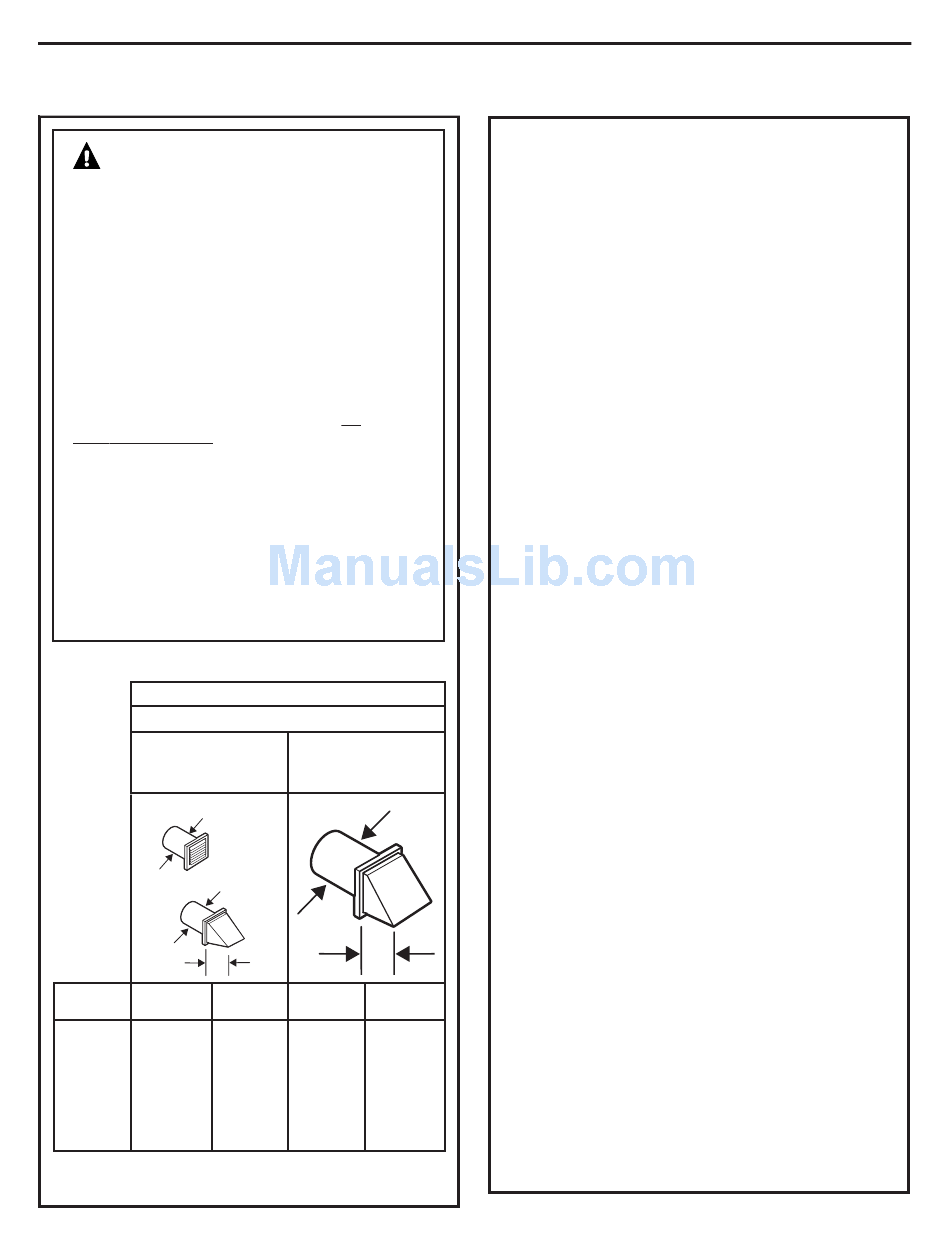

LONGITUD DE SALIDA
LONGITUD MÁXIMA RECOMENDADA
Tipos de campana de salida
Recomendado
4" DIA
4"
Cant. de
Metal
codos de 90º
rígido
0
150 pies
1
135 pies
2
125 pies
3
115 pies
4
105 pies
5
95 pies
Si utiliza un conducto de metal flexible, consulte
la página 125.
Instrucciones de instalación
SÓLO USE
Utilizar sólo en
instalaciones de
trayecto corto
4" DIA
4" DIA
"
2
1
2
Metal
Metal
Metal
flexible
rígido
flexible
55 pies
125 pies
45 pies
52 pies
115 pies
42 pies
49 pies
105 pies
39 pies
46 pies
95 pies
36 pies
43 pies
85 pies
33 pies
40 pies
75 pies
30 pies
LISTA DE CONTROL DEL SISTEMA
DE SALIDA
CAMPANA O CUBIERTA DE PARED
• Instale la salida de modo de evitar contracorrientes
o el ingreso de pájaros u otros insectos o animales.
• La boca de salida debe presentar una resistencia
mínima al flujo de salida y debe requerir poco
mantenimiento para evitar las obstrucciones.
• Nunca instale un filtro dentro o sobre
el conducto de salida. Esto podría provocar
una acumulación de pelusa.
• Las cubiertas de pared deben instalarse por lo
menos a 12" sobre el nivel del suelo o cualquier
otra obstrucción con la abertura apuntando
hacia abajo.
• Si se utilizan ventilaciones de techo o cámaras
con rejillas, éstos deben ser equivalentes a una
cubierta de pared con regulador de tiro de 4"
en cuanto a corrientes de aire, prevención de
contracorrientes y mantenimiento requerido
para evitar obstrucciones.
SEPARACIÓN DE CURVAS
Para un mejor desempeño, separe todas las
curvas con 4 pies de conducto recto como mínimo ,
incluyendo la distancia entre la última curva y la
campana de salida.
GIROS QUE NO SON DE 90º
• Un giro de 45º o menos puede ignorarse.
• Dos giros de 45º deben tratarse como
un giro de 90º.
• Todos los giros de más de 45º deben tratarse
como un giro de 90º.
SELLADO DE JUNTAS
• Todas las juntas deben estar bien selladas
para evitar pérdidas. El extremo macho de cada
sección de conducto debe apuntar en dirección
opuesta de la secadora.
• No arme la red de conductos con sujeciones que
se extiendan dentro del conducto. Funcionarán
como un punto de acumulación de pelusas.
• Las juntas de los conductos deben ser
herméticas al aire y a la humedad mediante
la superposición de juntas con cinta aislante.
• Los tramos horizontales deben tener una
inclinación hacia el exterior de 1/2" por pie.
AISLACIÓN
• Los conductos instalados a través de una área sin
calefacción o ubicados cerca de un acondicionador
de aire deben aislarse para reducir la condensación
y la acumulación de pelusas.
126
