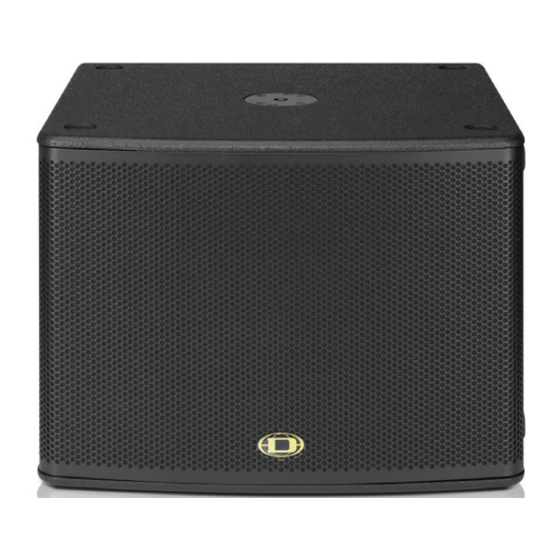

Powered subwoofer
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

PSD 215 | 218
POWERED SUBWOOFER
Owner's Manual | Bedienungsanleitung

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PSD 215 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dynacord PSD 215

Summary of Contents for Dynacord PSD 215

  • Page 1 PSD 215 | 218 POWERED SUBWOOFER Owner‘s Manual | Bedienungsanleitung...
  • Page 2 PSD 215 | 218...

  • Page 3: Table Of Contents

    PSD 215 | 218 CONTENTS ................5 NTRODUCTION Scope of Delivery, Unpacking and Inspection .
  • Page 4 PSD 215 | 218 IMPORTANT SAFETY INSTRUCTIONS The lightning flash with arrowhead symbol, within an equilateral triangle is intended to alert the user to the presence of uninsulated ”dangerous voltage” within the product’s enclosure that may be of sufficent magnitude to constitute a risk of electric shock to per- sons.

  • Page 5: Introduction

    PSD 215 | 218 1 Introduction 1.1 Scope of Delivery, Unpacking and The PSD 215 and PSD 218 are high-performance powered subwoofers designed to simplify creating active 2-way sys- Inspection tems. They use an integrated 2-channel digital power am- plifier with internal 24-bit 1-into-3 DSP controller to optimize the sound quality and protect the subwoofer and •...

  • Page 6: Installation

    PSD 215 | 218 2 Installation 2.1 Controls, Indicators and Connections SERVICE OUTPUT WIRING CLASS 2 INPUT THRU TOP SPEAKER OUTPUT PARAMETER MIN. LOAD IMPEDANCE 4 OHMS MENU/ENTER EXTERNAL SUB OUTPUT DSP OUT PROTECT MIN. LOAD LIMIT IMPEDANCE 8 OHMS...
  • Page 7 MENU/ENTER rotary encoder to select or present at this output. We recommend connecting a execute the highlighted menu item. PSE 215 to a PSD 215 or a PSE 218 to a PSD 218. 10 D ISPLAY WITH FOUR FUNCTION KEYS...

  • Page 8: Menu Mode

    PSD 215 | 218 11 P (PROTECT) In menu mode the MENU/ENTER rotary encoder and the ROTECTION INDICATOR four function keys below the display are used for naviga- The PROTECT indicator lights red when one tion and for selecting and editing parameters. Turn the of the extensive protection circuits –...
  • Page 9 PSD 215 | 218 Illustration 2-7: Menu structure of the PSD PRESET TS 400-A SUB Level: -42dB INPUT SIGNAL: LOW DSPOUT PRESET ALIGN Main Menu System Alignment SYS Level Preset Select DSP Out Settings Preset Save SYS Delay Level Device Setup...
  • Page 10 PSD 215 | 218 in the DSP OUT Settings dialog to factory defaults (see Parameter Description page 11). Pressing the GENOFF function key switches the SYS Level This parameter allows adjusting the volume level of the PSD signal generator off.
  • Page 11 PSD 215 | 218 EVICE ETUP Dialog/Parameter Control 1 Preset 2 System 3 DSPOut Main Menu MENU/ENTER locked locked locked This dialog can be used for editing system parameters and (press) checking system properties. Some menu entries (e.g. Dis- Preset Select...

  • Page 12: Power Amplifer And Cooling

    MAINS IN MAINS IN 14. Now, have fun with your PSD system! 15. After use, first switch off both PSD 215 and then the mixing console, so that distracting power-off noise will not occur. When using a DYNACORD CMS mixer, no power-off noise will be output from the ‘Master...
  • Page 13 PSD 215 | 218...
  • Page 14 PSD 215 | 218 WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Ser- vicehinweise in der zum Gerät gehörenden Literatur...

  • Page 15: Einführung

    PSD 215 | 218 1 Einführung Die PSD 215 und PSD 218 sind Hochleistungs-Subwoofer der Endstufe wirkungsvoll verhindert, ohne dass es dabei mit integrierten digitalen 2-Kanal Leistungsverstärkern und zu einer merklichen Absenkung der Lautstärke kommt. einem 24 Bit 1-in-3 DSP-Controller. Sie eignen sich damit LEDs für PROTECT und LIMIT zeigen den jeweiligen Be-...

  • Page 16: Installation

    PSD 215 | 218 2 Installation 2.1 Bedienelemente, Anzeigen und Anschlüsse SERVICE OUTPUT WIRING CLASS 2 INPUT THRU TOP SPEAKER OUTPUT PARAMETER MIN. LOAD IMPEDANCE 4 OHMS MENU/ENTER EXTERNAL SUB OUTPUT DSP OUT PROTECT MIN. LOAD LIMIT IMPEDANCE 8 OHMS...
  • Page 17 Signals wird vom PSD selbst wiedergegeben und liegt wenn möglich, symmetrisch erfolgen. zusätzlich an diesem Ausgang an. Für ein optimales Ergebnis schließen Sie an einen PSD 215 (MENU/ENTER) REHENCODER einen PSE 215 bzw. an einen PSD 218 einen PSE 218 an.

  • Page 18: Menü

    PSD 215 | 218 2.2 Menü Abbildung 2-1: Anzeige während des Normalbetriebs VariLine VL 262 PRESET: Durch Drücken des MENU/ENTER-Drehencoders wird im Display das Haupt-Menü (Main Menu), also die oberste Ebene der Menüstruktur (siehe Abbildung 2-5), geöffnet. SUB Level: - 6dB Abbildung 2-2: Wechsel in das Menü...
  • Page 19 PSD 215 | 218 Abbildung 2-5: Menüstruktur des PSD PRESET TS 400-A SUB Level: -42dB INPUT SIGNAL: LOW DSPOUT PRESET ALIGN Main Menu System Alignment SYS Level Preset Select DSP Out Settings Preset Save SYS Delay Level Device Setup System Equalizer...
  • Page 20 PSD 215 | 218 ENTER-Drehencoders übernimmt das gewählte Zeichen Parameter Beschreibung und bewegt den Cursor um eine Stelle nach rechts. Mit   SYS Level Dieser Parameter erlaubt die Lautstärkeanpassung des mit den Funktionstasten bzw. kann der Cursor nach links ...
  • Page 21 PSD 215 | 218 Werte aller Parameter im DSP OUT Settings Dialog auf die EVICE ETUP Werkseinstellungen (siehe Seite 22) zurück. Drücken der Funktionstaste GENOFF deaktiviert den Signalgenerator. Dieser Dialog erlaubt die Anpassung von Systemparame- tern an verschiedene Anwendungsfälle sowie die Anzeige von Systemeigenschaften.

  • Page 22: Leistungsverstärker Und Kühlung

    PSD 215 | 218 2.3 Leistungsverstärker und Kühlung Folgende Tabelle stellt für die zur Verfügung stehenden Si- cherheitsstufen die jeweils gesperrten Dialoge bzw. Parameter dar. Der PSD verfügt über eine leistungsstarke Endstufe in mo- derner, hocheffizienter Class-D-Technologie. Es wird also...

  • Page 23: Quickstart

    Lautstärke einstellen. mit geeigneten XLR-Kabeln mit den Buchsen INPUT Ansonsten könnten Sie ungewollt bei einge- des linken bzw. rechten PSD 215 und schieben Sie schalteter Signalquelle sehr hohen Schall- die Masterfader am Mischpult auf den unteren pegeln ausgesetzt werden, die zu Anschlag.

  • Page 24: Specifications

    PSD 215 | 218 3 Specifications Property PSD 215 PSD 218 Order No. F01U215169 F01U215170 Cabinet Powered Subwoofer 1 x 15“, vented design Powered Subwoofer 1 x 18“, vented design Maximum Amplifier Output Capability 3200 W Amplifier Power RMS (4 Ohms)

  • Page 25: Block Diagram

    PSD 215 | 218 Illustration 3-1: Frequency response of PSD 215 (left) and PSD 218 (right) 3.1 Block Diagram...

  • Page 26: Dimensions

    PSD 215 | 218 3.2 Dimensions PSD 215 289.3mm [11.39“] 530mm 640mm [20.87“] [25.20“] PSD 218...

  • Page 27: Setup Examples

    PSD 215 | 218 3.3 Setup Examples ASIC SYSTEM CONFIGURATION TOP CABINET TOP CABINET PSD 215/218 PSD 215/218 SERVICE SERVICE OUTPUT WIRING CLASS 2 OUTPUT WIRING CLASS 2 INPUT THRU INPUT THRU TOP SPEAKER TOP SPEAKER SERVICE SERVICE OUTPUT OUTPUT...
  • Page 28 CMS 1000 PSD B RRAY CONFIGURATION HINT: When using the Bass-Array preset of the PSD 215 only connect PSE 215 subwoofers to the TOP SPEAKER OUTPUT and EXTERNAL SUB OUTPUT. When using a PSD 218, only connect PSE 218 subwoofers. HINWEIS: Schließen Sie an die Buchsen TOP SPEAKER OUTPUT bzw.
  • Page 29 PSD A ARDIOID RRAY HINT: The „Cardioid Bass“ factory preset allows setting up a cardioid subwoofer array using a PSD 215 or PSD 218. Details can be found at www.dynacord.com HINWEIS: Das Factory Preset „Cardioid Bass“ ermöglicht den Aufbau eines Cardioid Subwoofer Arrays mit einem...
  • Page 30 PSD 215 | 218 Notes...
  • Page 31 PSD 215 | 218...
  • Page 32 DYNACORD 12000 Portland Avenue South, Burnsville, MN 55337, USA Europe, Africa, and Middle East only. For customer orders, contact Customer Service at: Phone: +1 952/844-4051, Fax: +1 952/884-0043 +49 9421-706 0 Fax: +49 9421-706 265 Asia & Pacific only. For customer orders, contact Customer Service at: www.dynacord.com...
