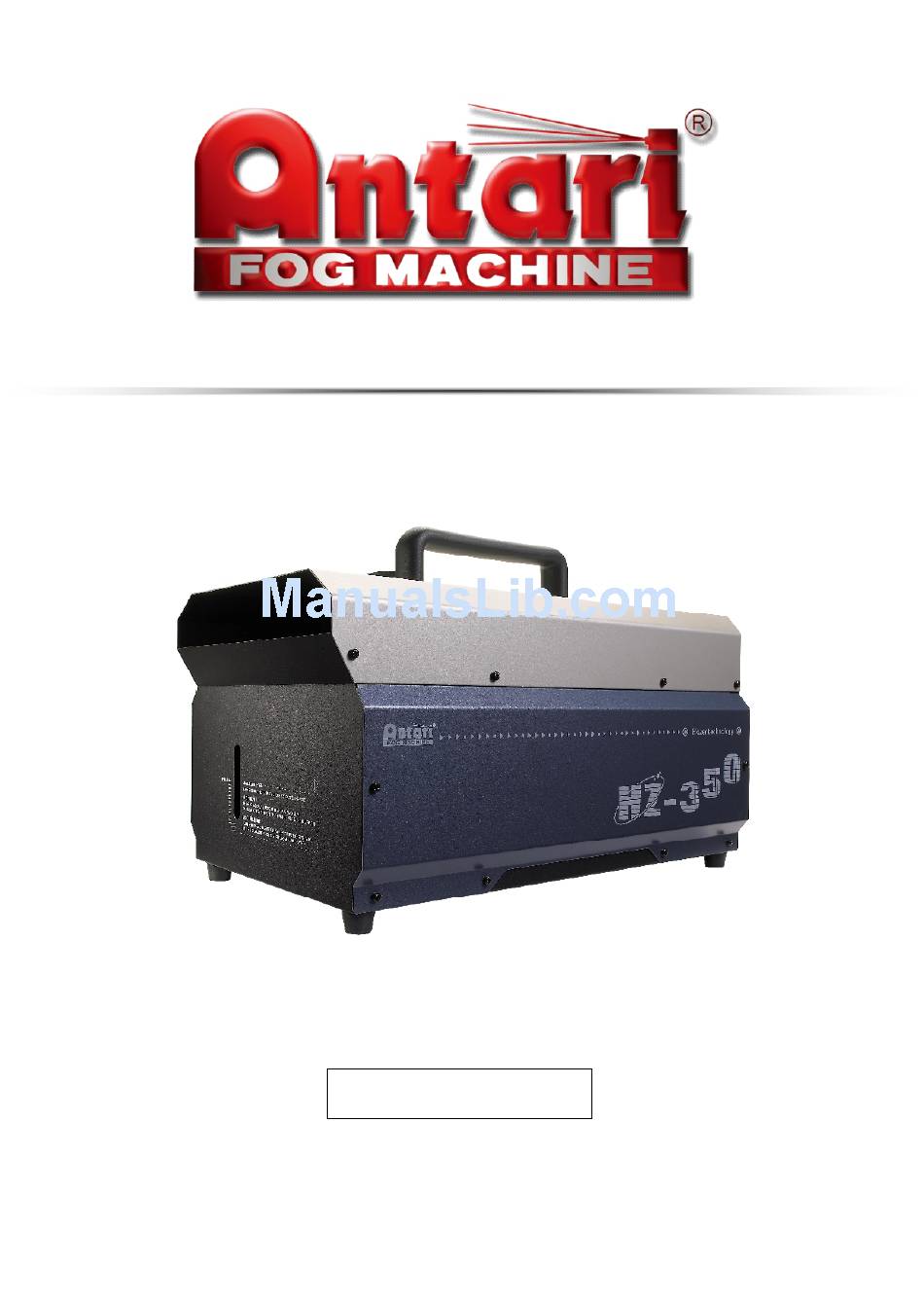

- Page 1 HZ-350 Haze Machine USER MANUAL ‧ English 中文 2010 Antari Lighting and Effects Ltd.
-
Page 3: Danger Of Electric Shock
ANTARI HZ-350 HAZE MACHINE INTRODUCTION Thank you for choosing Antari HZ-350 Haze Machine. Prior to use, it is suggested to read the instructions carefully and thoroughly. By following the instructions listed in this user manual, you can look forward to the best haze effect and the most reliable performance of your Antari HZ-350 Hazer for years to come. -
Page 4: Unpacking And Inspection
Open the shipping carton and check that all equipment necessary to operate the machine have arrived intact. Before beginning initial setup of your ANTARI HZ-350 Hazer, make sure that there is no evident damage caused by transportation. In the event of that the unit's housing or cable is damaged, do not plug it nor use it until contacting your Antari dealer for assistance. -
Page 5: Functions Setting
Note: Transmitter registration must be completed within 15 seconds or HZ-350 has to be power on again for next registration. LCD CONTROL OPERATION After transmitter(s) registration time ends, LCD screen will then show “Ready To Haze”. Now the machine is ready for operating. -
Page 6: Remote Control Operation
To stop the fog output, press the button “B”. * Receiver The receiver is tested and built in HZ-350. Please do not try to remove it. The receiver responds to up to 5 different transmitters that are registered with the machine. The included... - Page 7 operated without any start-up setting. Battery change on the transmitter If the range of the transmitter decreases, the battery is probably exhausted and must be replaced. For this purpose, take off the housing cover and remove the used battery. Insert a fresh 12 V battery, and refit the housing cover.
-
Page 8: Dmx Control Operation
DMX CONTROL OPERATION HZ-350 has on-board DMX control and the addressing is via LCD control panel. HZ-350 uses 1 channel to control on/off operation. The channel has a value range from 0 to 255. The on/off function can also be programmed with a DMX controller or DMX control software used by lighting and effects operator. -
Page 9: Technical Specifications
HAZE FLUID Antari HZL haze fluid was designed for the use with Antari HZ-350. Antari HZL is a non-toxic solution that produces a pure, translucent haze with extremely long hang time and low moisture, perfect for HZ-350. Important: Never mix oil-based and water-based hazer fluids. Before switching the kind of haze fluid in use, completely drain the tank to avoid mixing. - Page 10 HZ-350 感謝您選用安特利 HZ-350 特效煙霧機,此機型為一堅固耐用並擁有細緻輸出的特效煙霧機 系列。使用之前，我們建議您先仔細閱讀此說明書，依照使用說明書中的說明來使用可使您 在使用 HZ-350 時既安全又可達到最滿意煙霧效果，另也可使機器的使用壽命更為延長。 避免觸電的安全使用方式 請保持機器乾燥。 使用前請小心判定電壓及伏特數，所有機種並應配合接地型插座使用。 填充煙霧油前，請務必先拔掉插頭。 不使用時請關機, 或請拔掉電源插頭。 本產品非防水設計，遇潮濕、浸水或煙霧油滲入時請即刻拔掉插頭、以乾布擦拭乾淨然後 靜置。若再次使用時有任何問題請與您的技術人員或安特利經銷商聯絡。 避免燃燒的安全使用方式 機器內部並無一般使用者可變動之結構，請勿任意打開上蓋及作任何修改動作，否則可能 造成起火的危險！ 機器僅限成人使用，安裝煙霧機之地點應避免兒童可觸及之處，請勿於無人看顧的情況下 使用。 請將煙霧機放置於通風良好的地方，為確保良好通風，機器的上方及周圍請務必預留 20 公分的空間。 請勿將機器對準火焰或靠近易燃物。 請勿將任何可燃性液體( 例如油脂, 瓦斯, 香水)，加入煙霧油槽中，並請使用前詳細閱讀 說明書。...
- Page 11 將機器平放在一平坦的位置，將電源線插在有接地的插座上。 打開油桶蓋，小心且慢慢地倒入安特利 HZL 煙霧油以免添加過量。否則，過量的煙霧油 可能造成機器的損壞。原則上，每加一公升的煙霧油則應該停下並確認煙霧油量。煙霧 油水平面切勿添加超過標示於機器前方的油量指示刻度。 請使用經銷商推薦的高品質煙霧油。任何其他的煙霧油則可能造成人體健康的危害及機 器的損傷。因使用其他煙霧油所造成的損害不在保固範圍內。 將機器背面的紅色電源按鈕打開並確認紅色電源燈亮起。 無線控制器設定 開機後，機器背面的液晶顯示器則會依序顯示 [Antari HZ-350]、[Version 1.0] 然後是 [Wireless Setup...] 。 當看到[Wireless Setup...] 畫面顯示時則按下 W-1 發射器上的 A 鍵來 進行設定。設定時間約為 15 秒鐘，當設定完成，液晶顯示器會閃爍並發出嗶嗶聲。設定時間 終了時，液晶顯示器則顯示[Wireless Setup.OK]。一台 HZ-350 最多可紀錄 5 組發射器 (W-1)。隨機附的發射器已於出廠前作好設定，第一次使用不需要再作設定，因此，每一發射 器只需在第一次使用前作設定。 注意: 設定需於設定時間 15 秒內完成，否則需再次開機作下一次設定動作。...
- Page 12 液晶控制面板操作 對頻時間終了後，液晶顯示器則會顯示主畫面 [Ready To Haze]。此時，機器已可被操作使 用。 Ready To Haze 功能設定 按選單鍵 來進入不同功能設定畫面依序如下。 Interval Set 設定計時模式下輸出間隔時間。(請按上下鍵 調整從 5 至 200 秒) Duration Set 設定計時模式下輸出時間。(請按上下鍵 調整從 5 至 200 秒) DMX512 Add. 設定 DMX 頻道位址。(請按上下鍵 調整從 1 至 512 頻道) Wireless ON 開啟或關閉無線控制系統...
- Page 13 控制器操作 W -1: 無線控制器上有 A/B 兩鍵來控制煙霧的輸出及停止。 發射器 透過發射器，可於 50 公尺內的範圍控制煙霧輸出。所有的 W-1 發射器皆可與所有 HZ-350 內建的接收器相容，所以可以同時控制數量無上限的 HZ-350。按下 A 鍵可輸出，輸出時發 射器上的 LED 燈亮起。按 B 鍵則可終止輸出。 接收器 接收器經測試內建於 HZ-350 機身內，請勿移除。一接收器可與最多五個發射器配對。隨機 附的發射器已於出廠前作好設定，第一次使用不需要再作設定。 發射器的電池更換 當 W-1 的使用距離逐漸短縮，很可能是電池已消耗怠盡而需更換。作電池的更換，請先將外 殼拆下，將舊電池以 12V 新電池換上，將後再將外殼裝回。...
- Page 14 按下綠色按鈕則煙霧即持續輸出再按一下綠色按鈕為止。 黃色按鈕 – 計時輸出模式開啟/關閉 ； 輸出時間及間隔旋鈕 按下黃色按鈕來啟動計時輸出模式，用位於控制器上方的輸出時間/間隔兩旋鈕來調整時間設 定。輸出時間範圍為 5 至 100 秒;間隔時間範圍則為 10 至 200 秒。 DMX 控制操作 HZ-350 有內建 DMX 控制的功能，其 DMX 頻道位址是經由液晶控制面板來調整。HZ-350 僅使用一個頻道位址來控制輸出及關閉。該頻道位址的數值範圍介於 0 至 255。輸出及關閉 功能可經 DMX 控制器也可經 DMX 控制軟體作設定使用。 A 頻道 11-255 = 輸出 0-10 = 關閉...
- Page 15 煙霧油不能飲用，若不慎誤飲且感到不適請立即就醫，若不慎接觸皮膚、眼睛， 請即刻以大量清水清洗。 - 機器後方的風扇將於輸出停止後繼續運轉 60 秒以散熱，因此，敬請於風扇停止運轉後再關 機。 - 若以上操作流程皆已遵守，輸出量仍然很低甚至沒有輸出或是噪音很大，則請立即將電源 插頭拔除。確認油量、外部保險絲、控制器的連接以及電源供應。若以上皆無問題，則再次 將插頭插上。假使機器仍無法正常運作，請勿繼續使用以免造成永久性的損害。請聯繫安特 利經銷商將機器運回。寄送前請務必確認油桶中的油已清空。 煙霧油 安特利 HZL 為高效能油性煙霧油，搭配 HZ-100 / HZ-350 / HZ-400 / HZ-500 等特效煙霧機 使用以輸出高感光度薄透型煙霧。HZL 除配方無毒外更可製造出純淨、透光度高、持久且細 緻的煙霧。 : 請勿將油性和水性的煙霧油混合使用，而更換另一種煙霧油使用前請徹底將油桶中的 煙霧油清空以免混合。 機器規格 型號 HZ-350 電壓 110~120V AC / 50~60Hz 220~240V AC / 50~60Hz 功率...
- Page 16 C08HZ3500...
