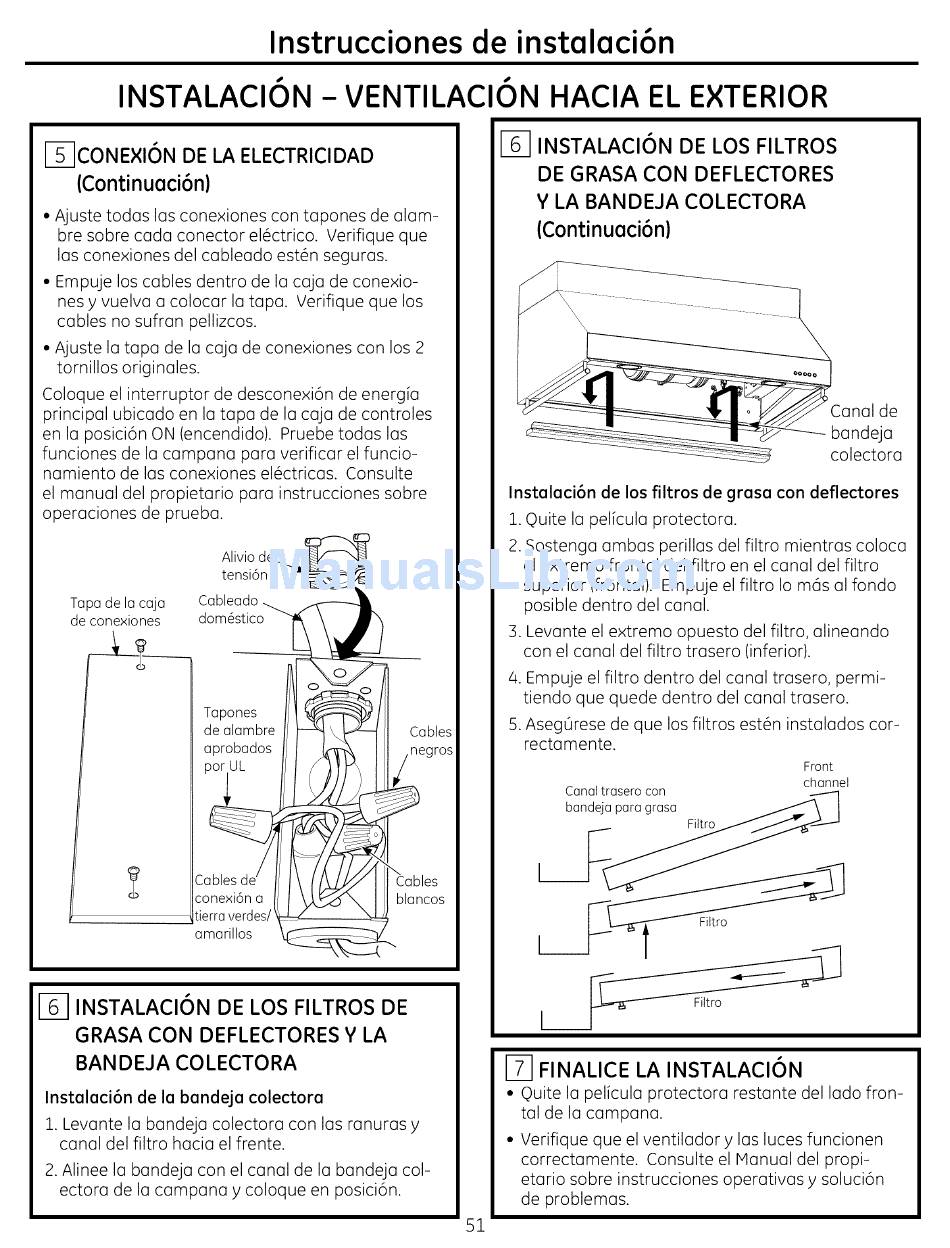

Instrucciones de instalaci6n
INSTALACION - VENTILACION HACIA EL EXTERIOR
FS-ICONE×I6NDE LA ELECTRICIDAD
(Continuoci6n)
• Ajuste todas las conexiones con tapones de alam-
bre sobre cada conector el6ctrico. Verifique que
las conexiones del cableado est6n seguras.
• Empuje los cables dentro de la caja de conexio-
nes y vuelva a colocar la tapa. Verifique que los
cables no sufran pellizcos.
• Ajuste la tapa de la caja de conexiones con los 2
tornillos originales.
Coloque el interruptor de desconexi6n de energia
principal ubicado en la tapa de la caja de controles
en la posici6n ON (encendido). Pruebe todas las
funciones de la campana para verificar el funcio-
namiento de las conexiones el6ctricas. Consulte
el manual del propietario para instrucciones sobre
operaciones de prueba.
Alivio
tensi6n
Tapa de la caja Cableado
de conexiones dom_stico
por UL
Cables
_gros
conexi6n a
tierra verdes/
amarillos
blancos
INSTALACI6N DE LOS FILTROS DE
GRASA CON DEFLECTORES Y LA
BANDEJA COLECTORA
Instalaci6n de la bandeja colectora
1. Levante la bandeja colectora con las ranuras y
canal del filtro hacia el frente.
2. Alinee la bandeja con el canal de la bandeja col-
ectora de la campana y coloque en posici6n.
51
INSTALACI6N DE LOS FILTROS
DE GRASA CON DEFLECTORES
Y LA BANDEJA COLECTORA
(Continuoci6n)
colectora
Instalaci6n de los filtros de grasa con deflectores
i. 0uite la pelicula protectora.
2. Sostenga ambas perillas del filtro mientras coloca
el extremo frontal del filtro en el canal del filtro
superior (frontal). Empuje el filtro Io m6s al fondo
posible dentro del canal.
3. Levante el extremo opuesto del filtro, alineando
con el canal del filtro trasero (inferior).
4. Empuje el filtro dentro del canal trasero, permi-
tiendo que quede dentro del canal trasero.
5. Aseg0rese de que los filtros est6n instalados cor-
rectamente.
Front
channel
Canal trasero con -------'1
bandeja para grasa _ I
FINALICE LA INSTALACI6N
• Quite la pelicula protectora restante del lado fron-
tal de la campana.
• Verifique que el ventilador y las luces funcionen
correctamente. Consulte el Manual del propi-
etario sobre instrucciones operativas y soluci6n
de problemas.
