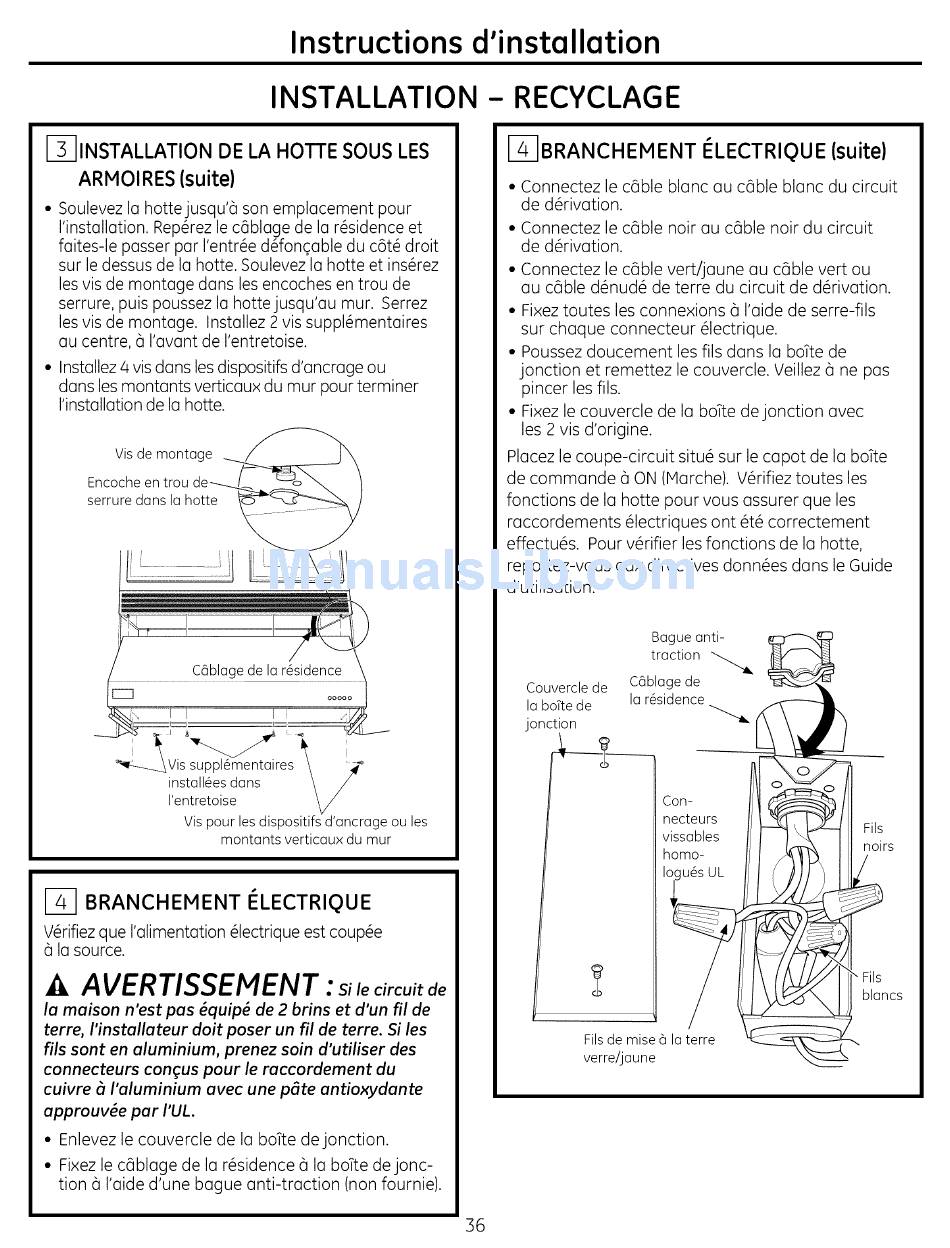

Instructions d'installation
INSTALLATION - RECVCLAGE
F3-11NSTALLATIONDE LA HOTTE SOUS LES
ARMOIRES (suite)
• Soulevez la hottejusqu'_ son emplacement pour
I1nstallation. Rep@ez le cSbloge de Io r_sidence et
faites-le passer par I'entr_e d_fon_able du c6t_ droit
sur le dessus de Io hotte. Soulevez Io hotte et ins@ez
les vis de montage dans les encoches en trou de
serrure, puis poussez Io hottejusqu'au tour. Serrez
les vis de montage. Installez 2 vis suppl_mentaires
au centre, _ I'ovant de I'entretoise.
• Installez 4 vis dans les dispositifs d'ancrage ou
dans les montants verticaux du mur pour terminer
rinstallation de la hotte.
EncVild_nm_njage _
serruredans,ahotte
CSblage de la r_sidence
[---I ooooo
pp, mentaire ,
install_es dans \
I'entretoise
Vis pour les dispositifs d'ancrage ou les
montants verticaux du mur
BRANCHEMENT I_LECTRIQUE
V@ifiez que I'alimentation _lectrique est couple
la source.
A VERTISSEMENT : Si l ecircuit de
la maison n'est pas _quip_ de 2 brins et d'un fil de
terre, I'installateur doit poser un fil de terre. Si les
ills sont en aluminium, prenez soin d'utiliser des
connecteurs congus pour le raccordement du
cuivre 6 I'aluminium avec une p6te antioxydante
approuv_e par I'UL.
• Enlevez le couvercle de la boTte dejonction.
• Fixez le c6blage de la r@sidence 6 la boTte dejonc-
tion @I'aide d'une bague anti-traction (non fournie).
[_BRANCHEMENT
I_LECTRIQUE (suite)
• Connectez le cable blanc au cable blanc du circuit
de d6rivation.
• Connectez le cable noir au cable noir du circuit
de d6rivation.
• Connectez le cable vert/jaune au cable vert ou
au cable d6nud6 de terre du circuit de d6rivation.
• Fixez routes les connexions (_ I'aide de serre-fils
sur chaque connecteur 61ectrique.
• Poussez doucement les ills dans la boTte de
jonction et remettez le couvercle. Veillez (_ ne pas
pincer les ills.
• Fixez le couvercle de la boTte dejonction avec
les 2 vis d'origine.
Placez le coupe-circuit situ6 sur le capot de la boTte
de commande (_ON (Marche). V6rifiez routes les
fonctions de la hotte pour vous assurer que les
raccordements 61ectriques ant 6t6 correctement
effectu6s. Pour v6rifier les fonctions de la hotte,
reportez-vous aux directives donn6es dans le Guide
d'utilisation.
Bague anti-
traction
Couvercle de Cablage de
la boTtede la r@sidence
jonction
Con-
necteurs
vissables
homo-
I_ ]u@sUL
Fils
noirs
Fils
blancs
Fils de mise 6 la terre
verre/jaune
36
