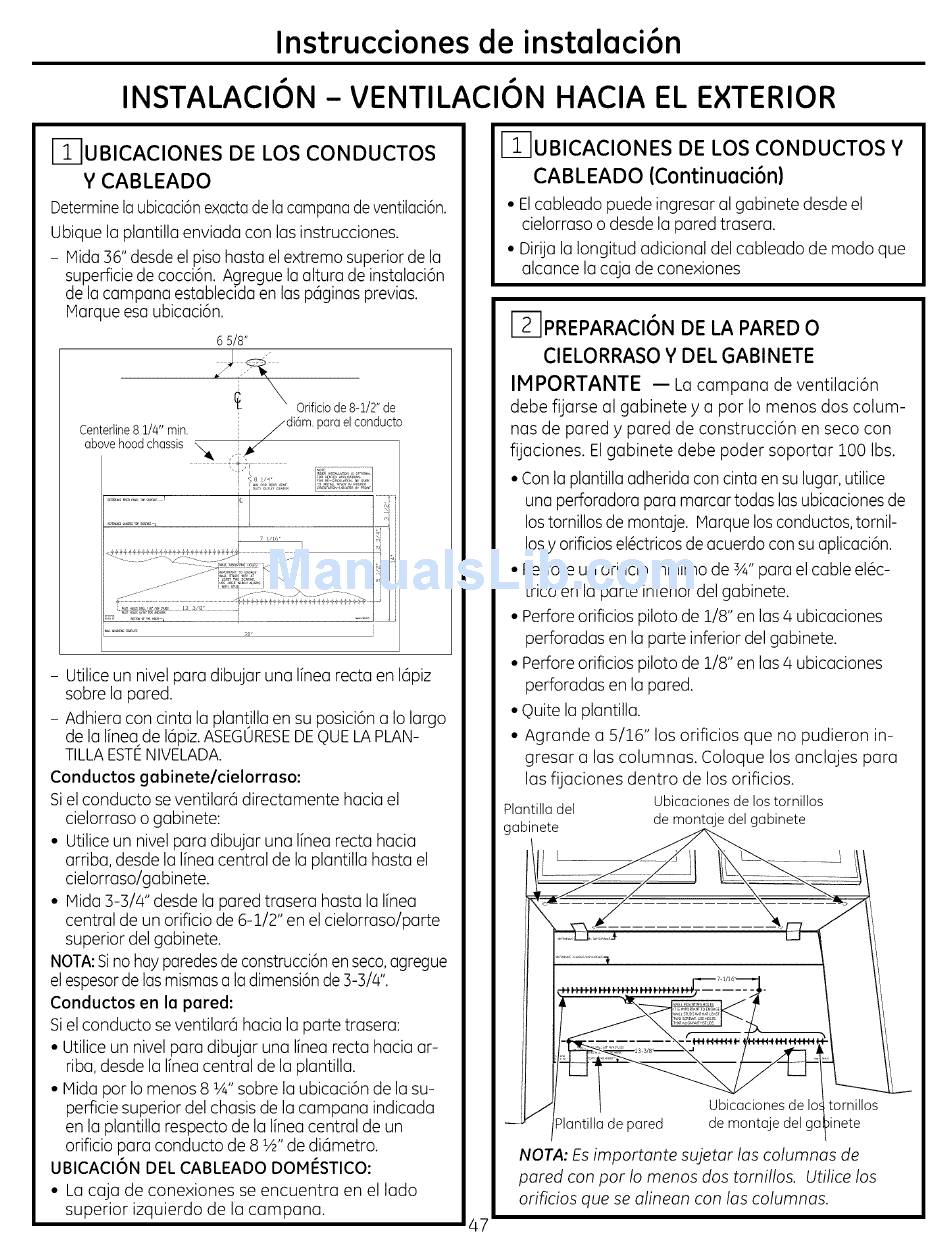

Instrucciones de instalaci6n
INSTALACION - VENTILACION HACIA EL EXTERIOR
i-I-IUBICACIONES DE LOS CONDUCTOS
Y CABLEADO
Determine la ubicaci6n exactadela campanadeventilaci6n.
Ubique la plantilla enviada con las instrucciones.
- Mida:36"desde el piso hasta el extremo superiorde la
superficiede cocci6n. Agregue la altura de instalaci6n
de la campana establecidaen las pciginasprevias.
Marqueesa ubicaci6n.
6 5/8"
Centerline 8 1/4" min.
above hood chassis _
"i'_
i Is:::: .....
i
X Orificio de 8-1/2"de
jdidm, paraelconducto
i _ i/if,, _i
..... i
:o
- Utilice un nivel para dibujar una linea recta en 16piz
sobre la pared.
- Adhiera con cinta la plantilla en su posici6n a Io largo
de la linea de 16piz.ASEGURESEDEQUE LA PLAN-
TILLA ESTI_ NIVELADA.
Conductos gabinetelcielorraso:
Si el conducto se ventilar6 directamente hacia el
cielorraso o gabinete:
• Utilice un nivel para dibujar una linea recta hacia
arriba, desde la linea central de la plantilla hasta el
cielorraso/gabinete.
• Mida 3-3/4" desde la pared trasera hasta la linea
central de un orificio de 6-1/2" en el cielorraso/parte
superior del gabinete.
NOTA: Si no hay paredes de construcci6n en seco, agregue
el espesor de las mismas a la dimensi6n de 3-3/4".
Conductos en la pared:
Si el conducto se ventilar6 hacia la parte trasera:
• Utilice un nivel para dibujar una linea recta hacia ar-
riba, desde la linea central de la plantilla.
• Mida par Io menos 8 _A"sobre la ubicaci6n de la su-
perficie superior del chasis de la campana indicada
en la plantilla respecto de la linea central de un
orificio para conducto de 8 W' de did]metro.
UBICACI6N DEL CABLEADO DOMI_STICO:
• La caja de conexiones se encuentra en el lado
superior izquierdo de la campana.
I I IUBICACIONES DE LOS CONDUCTOS Y
CABLEADO (Continuoci6n)
• Elcableado puede ingresar al gabinete desde el
cielorraso o desde la pared trasera.
• Dirija la Iongitud adicional del cableado de modo que
alcance la caja de conexiones
PREPARACION DE LA PARED O
ClELORRASO Y DEL GABINETE
IMPORTANTE -- La campana de ventilaci6n
debe fijarse al gabinete y a pot Io menos dos colum-
has de pared y pared de construcci6n en seco con
fijaciones. Elgabinete debe poder soportar 100 Ibs.
• Conla plantilla adherida con cinta en su lugar,utilice
una perforadora para marcartodas las ubicacionesde
los tornillosde montaje. Marquelos conductos,tornil-
losy orificiosel@ctricos d e acuerdocon su aplicaci6n.
• perfore un orificio minimo de sA"para el cable el6c-
trico en la parte inferior del gabinete.
• Perforeorificios piloto de 1/8" en las 4 ubicaciones
perforadas en la parte inferior del gabinete.
• Perforeorificios piloto de 1/8" en las 4 ubicaciones
perforadas en la pared.
• Quite la plantilla.
• Agrande a 5/16" los orificios que no pudieron in-
gresar alas columnas. Coloque los anclajes para
las fijaciones dentro de los orificios.
Ubicaciones de los tornillos
Plantilla del
gabinete de montaje del gabinete
47
Plantilla de pared
Ubicaciones de Io,, tornillos
de montaje del gal)inete
NOTA: Es importante sujetar los columnas de
pared con par Io menos dos tornillos. Utilice los
orificios que se alinean con los columnas.
