und thermische Überlastung des Verstärkers und Gleichspannung an den An-
schlussklemmen an.
Regelbare Eingangsempfindlichkeit mit einem breiten Einstellbe-
reich von 200 mV bis 4 V. Ermöglicht dadurch die Kombination mit prakt. al-
len Steuergeräten.
Soft Start / Soft Turn-Off für sanftes Ein- und Ausschalten des Ver-
stärkers ohne Störgeräusche.

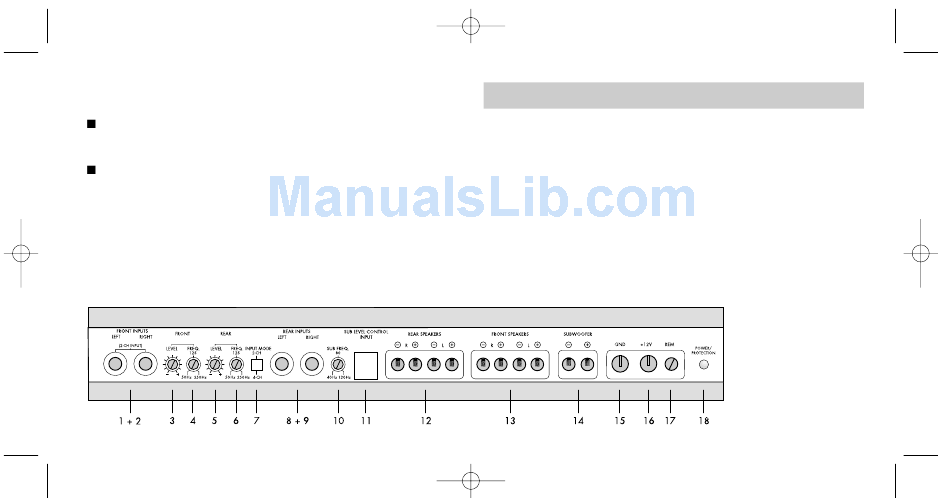

1 + 2. FRONT INPUTS: LEFT & RIGHT
3. FRONT LEVEL
4. FRONT FREQ.
5. REAR LEVEL
6. REAR FREQ.
7. INPUT MODE: 2-CH od. 4-CH
8 + 9. REAR INPUTS: LEFT & RIGHT
10. SUB FREQ.
11. SUB LEVEL CONTROL INPUT
Seite 19
12. REAR SPEAKERS: R und L
13. FRONT SPEAKERS: R und L
14. SUBWOOFER (+ /-)
15. GND
16. + 12 V
17. REM
18. POWER / PROTECTION

1. Beschreibung der Bedienungselemente

1+2. Cinch Eingangsbuchsen „FRONT INPUTS" („LEFT" & "RIGHT";
linker und rechter Kanal vorne). NF-Signal Eingang für den Anschluss
der Cinch Front-Ausgänge des Steuergerätes (siehe Abschnitt 2.2
und 2.6.1)
3. Eingangsempfindlichkeitsregler der Front-Kanäle („FRONT LEVEL")
für die Anpassung an die Ausgangsspannung des Steuergerätes
(siehe Abschnitt 3.2).
Regler zum Einstellen der Hochpass-Trennfrequenz der FRONT
4.
SPEAKERS („FRONT FREQ.") an der integrierten elektronischen
Frequenzweiche (siehe Abschnitt 3.1).
EMPHASER
EA490-200
Fünfkanal-
endstufe
Anschlusseite
19
