Pro-Form 800 Tr Intrac Erg Bike Manuale D'istruzioni page 9

INSTALLAZIONE DEL RICEVITORE PER CARDIOFREQUENZIMETRO (ACCESSORIO OPTIONAL)
Se avete acquistato in opzione il cardiofrequenzimetro (si veda pagina 22), seguite le indicazioni riporta-
te qui di seguito per installare il ricevitore in dotazione con il cardiofrequenzimetro.

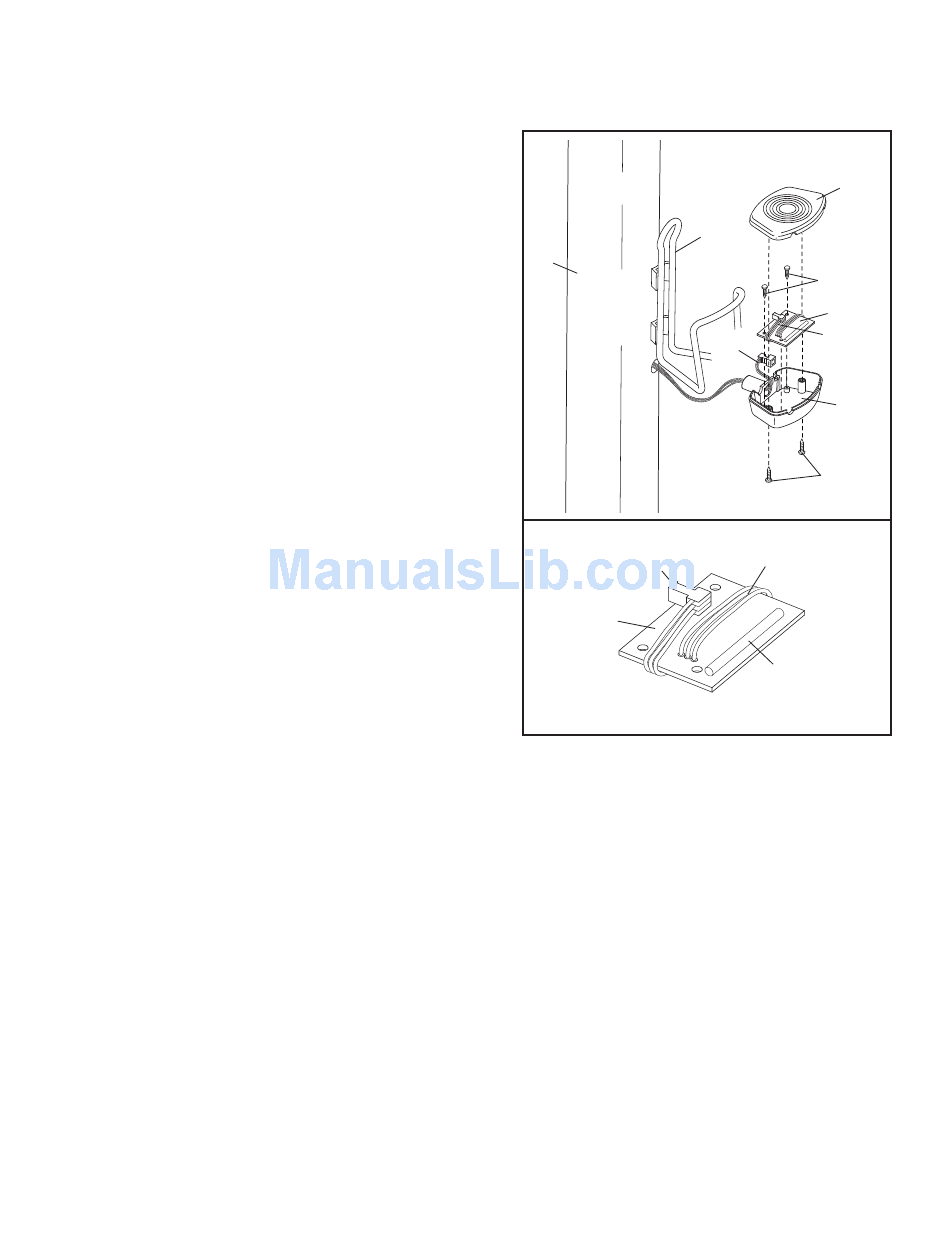

1. Guardare sotto il vano (A) e individuare le due viti
incassate (B). Rimuovere le due viti e il coperchio (C)
dal vano. Appoggiare a parte il coperchio e le viti.
2. Rimuovere delicatamente il vano (A) dal Montante (2)
e il Porta Bottiglia (31).
3. Si veda disegno in basso. Avvolgere i cavi (D) presenti
sul ricevitore (E) longitudinalmente attorno allo stesso
come raffigurato. Assicurarsi che i cavi e il connet-
tore non siano in contatto con il cilindro piccolo.
4. Tenere fermo il ricevitore (E) cosicché il cilindro piccolo
sia orientato come raffigurato e inserire delicatamente
il ricevitore nell'apposito vano (A). Fissare il ricevitore
nel vano con le due viti (F) fornite con il cardiofrequen-
zimetro.
5. Individuare i cavi indicati (G) all'interno del vano (A).
Tirare fuori l'estremità dei cavi dal vano e collegarli a
quelli (D) del ricevitore (E). Assicurarsi che i connet-
tori siano collegati correttamente.
6. Inserire delicatamente i cavi nel Montante (2) e inserire
il vano (A) nel Montante. Attenzione a non pizzicare i
cavi.
7. Ricollocare il coperchio (C) e il vano (A) al Porta
Bottiglia (31) con le due viti (B). Nota: I cavi in dotazio-
ne con il cardiofrequenzimetro non sono necessari e
possono essere eliminati.
2
Connectore
E
9
C
31
F
E
D
G
A
B
D
Cilindro
Piccolo
