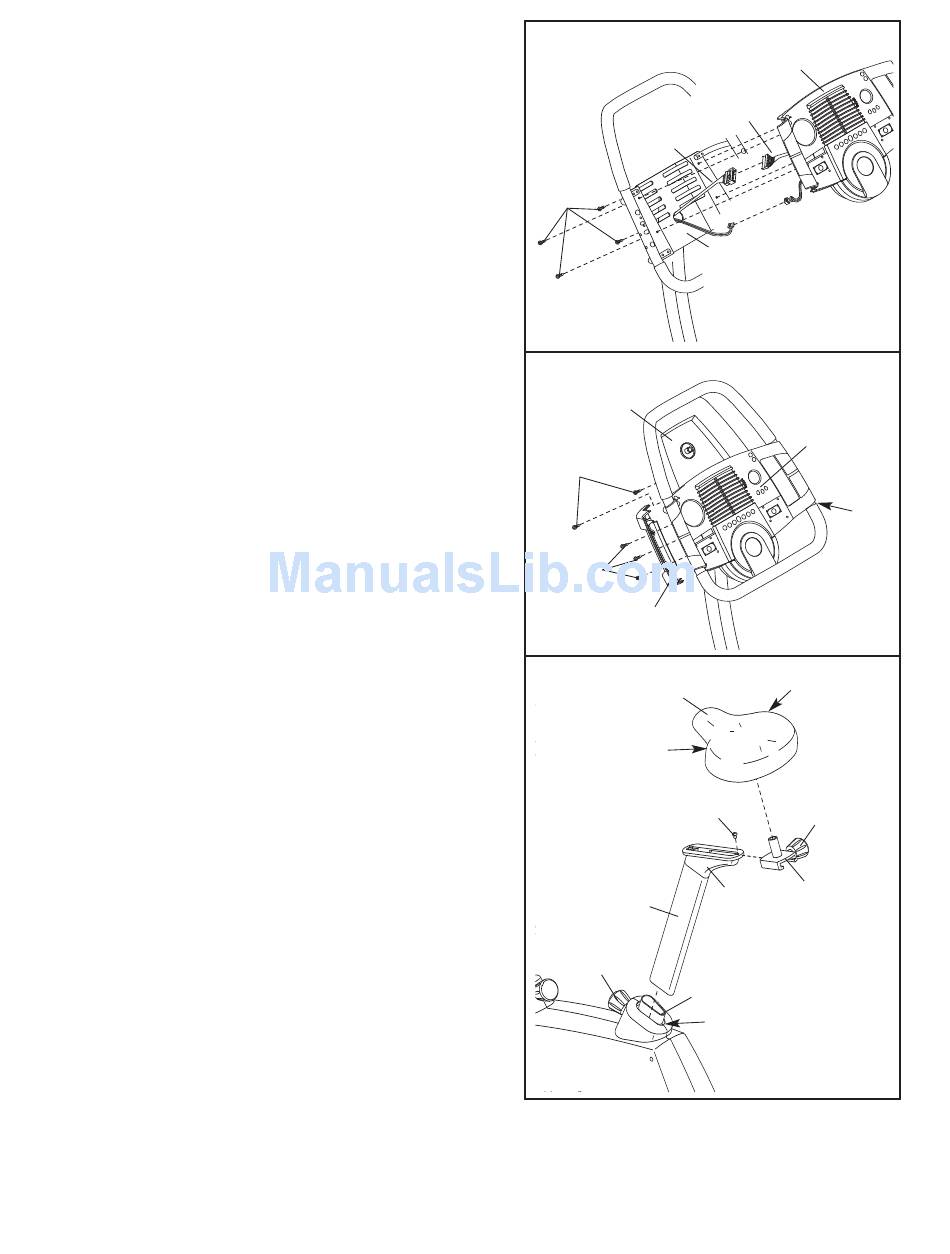

5. Vedere la fase 6. Togliere le tre indicate Viti da M4 x
12mm (41) e il Coprimanubrio Sinstro e Destro (6,5)
dalla Consolle (4).
Mentre un'altra persona tiene la Consolle (4) nella
posizione mostrata, collegare il filo bardato sulla
Consolle al Filo Bardato Superiore (42). Inserire l'ec-
cesso degli fili bardati nel Montante (2).
Attaccare la Consolle (4) al Montante (2) con quattro
Viti a Buttone da M4 x 12mm (41). Fare attenzione a
non schiacciare i fili bardati.
6. Attaccare il Coprimanubrio Sinistro (6) alla Consolle
(4) con tre Viti da M4 x 16mm (57). Attaccare il
Coprimanubrio Destro (5) nello stesso modo.
Attaccare il Porta CD (80) alla Consolle (4) con due
Viti da M4 x 12mm (41) come mostrato.
Vedere la fase 4 del montaggio. Avvitare le otto Viti
Affilate a Bottone da M6 x 16mm (59).
7. Girare l'indicata Manopola di Regolazione (20) in
senso antiorario due o tre volte per allentarla. Poi, tira-
re la Manopola, rimuovere il tubo imballaggio dal
Telaio (1), e inserire il Montante Sella (8) nel Telaio.
Rilasciare la Manopola, e muovere leggermente il
Montante Sella verso l'alto o il basso fino a che il
perno sulla Manopola non si incastri in uno dei
fori sul Montante Sella. Poi, girare la Manopola in
senso orario fino a che non sia stretta.
Far scivolare il Trasporto Sella (11) sul Sostegno Sella
(7), e poi avvitare la Manopola Sella (10) nel lato
destro del Trasporto Sella. Avvitare la Vite a Bottone
in Zinco da M6 x 8mm (71) nel Sostegno Sella dietro il
Trasporto Sella.
Allentare i due dadi (non mostrati) sul morsetto sotto
la Sella (9). Far scivolare il morsetto completamente
sul Trasporto Sella (11). Inclinare la Sella nell'angolo
desiderato, e poi riavvitare i dadi sul morsetto.
5
41
6
80
41
57
6
7
Dado
8
20
7
4
Fili
Bardati
42
2
4
Dado
9
71
10
11
7
Tubo Imballaggio
1
5
