DEN MEMBRANENSCHALTER EINSTELLEN
Drehen Sie die linke Pedale mit Hilfe eines verstell-
baren Schraubenschlüssels im Uhrzeigersinn und ent-
fernen Sie sie. Um dies durchführen zu können, ent-
fernen Sie die Pedalfedern (11), die rechte
Pedalscheibe (15) und die Seitenschutzplatten (3, 4).
Sehen Sie sich Schritt 8 auf Seite 9 an und entfernen
Sie die Pedalfedern
15
4
3
77
11
77
64
Entfernen Sie dann die vier Schrauben (51) von der
rechten Pedalscheibe (15) und schieben Sie die
Pedalscheibe herunter. Entfernen Sie die Schrauben
(52, 64) von der rechten Seitenschutzplatte (4) sowie
die beiden Schrauben (77), die sich unter der
Pedalscheibe befinden, und entfernen Sie nun die
rechte Seitenschutzplatte. Entfernen Sie alle
Schrauben (52) von der linken Seitenschutzplatte (3)
und entfernen Sie diese.

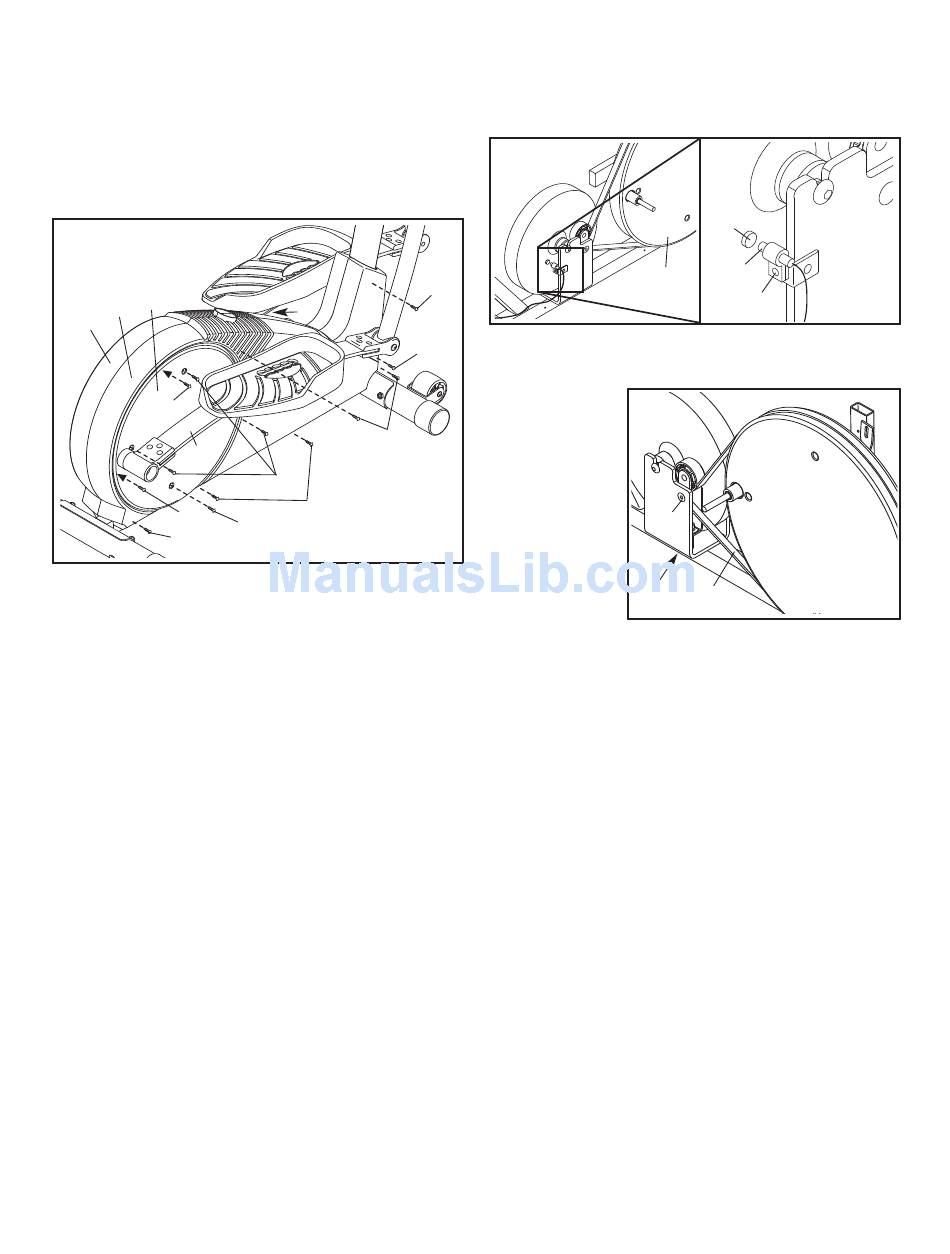

Sehen Sie sich die unten stehende Abbildung an und
lokalisieren Sie den Membranenschalter (53).Lockern
Sie die gezeigte M4 x 16mm Schraube (52), aber ent-
fernen Sie diese nicht. Schieben Sie den
Membranenschalter ein wenig zum Magnet (58) auf
dem Schwungrad hin oder davon weg und befestigen
Sie die Schraube dann wieder. Drehen Sie die linke
Pedalscheibe (15) für einen Moment. Wiederholen Sie
11
64
51
52
51
diesen Vorgang, bis der Computer korrekte
Trainingsdaten anzeigt. Wenn der Membranenschalter
korrekt eingestellt ist, befestigen Sie die
Seitenschutzplatten (3, 4), die rechte Pedalscheibe
und die Pedalfedern (11) wieder.
64
52
EINSTELLEN DES ANTRIEBSRIEMEN
Wenn Sie
spüren kön-
nen, dass die
Pedale
während Sie
treten – auch
wenn der
Widerstand
zur höchsten
Stufe verstellt
ist – rutschen,
muss
eventuell der
Antriebsrie-men (19) angepasst werden. Um den
Antriebsriemen zu verstellen, müssen Sie zuerst
beide Seitenschütze abnehmen. Sehen Sie sich DEN
MEMBRANENSCHALTER EINSTELLEN auf der
linken Seite an und entfernen Sie die Seitenschütze.
Lösen Sie dann die M8 x 22mm Senkschraube (68)
und drehen Sie die M10 x 60mm Schraube (62) bis
der Antriebsriemens (19) straff ist. Wenn der
Antriebsriemen straff ist, ziehen Sie die Senkschraube
an. Befestigen Sie die Seitenschutzplatten wieder.
