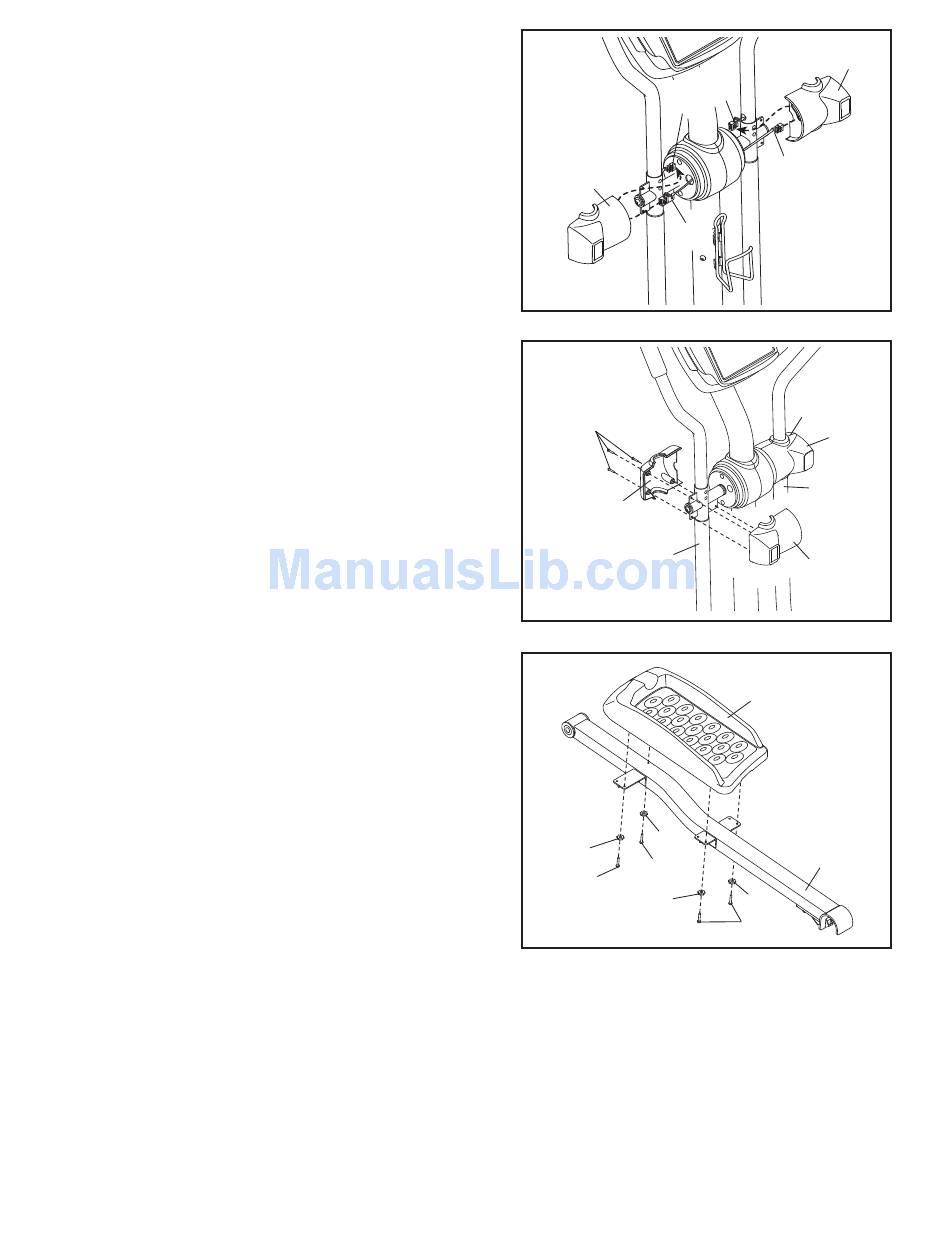

11. Faites passer la Rallonge Gauche (135) dans le
Couvercle Arrière de la Poignée Gauche (19) puis,
branchez la Rallonge Gauche sur le Fil de la Manette
Gauche (127). Ensuite, enfilez la Rallonge Droite (136)
dans le Couvercle Arrière de la Poignée Droite (21)
puis, branchez-la sur le Fil de la Manette Droite (128).
12. Remarque : pour plus de clarté, les fils mention-
nés durant l'étape 11 ne sont pas illustrés sur le
schéma à droite.
Placez le Couvercle Avant de la Poignée Gauche (18)
et le Couvercle Arrière de la Poignée Gauche (19)
autour du Bras PSC Gauche (11). Attachez les
Couvercles de la Poignée à l'aide de trois Vis à Tête
Ronde de M4 x 32mm (105). Évitez de pincer les fils
(non-illustrés).
Attachez le Couvercle Avant de la Poignée Droite
(20) et le Couvercle Arrière de la Poignée Droite
(21) sur le Bras PSC Droit (12) de la même manière.
13. Localisez la Pédale Gauche (13) et la Jambe de la
Pédale Gauche (14), sur lesquelles sont collés des
autocollants « Left ».
Attachez la Pédale Gauche (13) sur la Jambe de la
Pédale Gauche (14) à l'aide d'une Vis de M4 x 45mm
(108), trois Vis de M4 x 14mm (104), et quatre
Rondelles Étoilées (112).
Attachez la Pédale Droite (non-illustrée) sur la
Jambe de la Pédale Droite (non-illustrée) de la
même manière.
11
19
12
105
18
13
112
108
104
10
128
127
136
135
20
12
11
19
13
112
14
112
112
104
21
21
