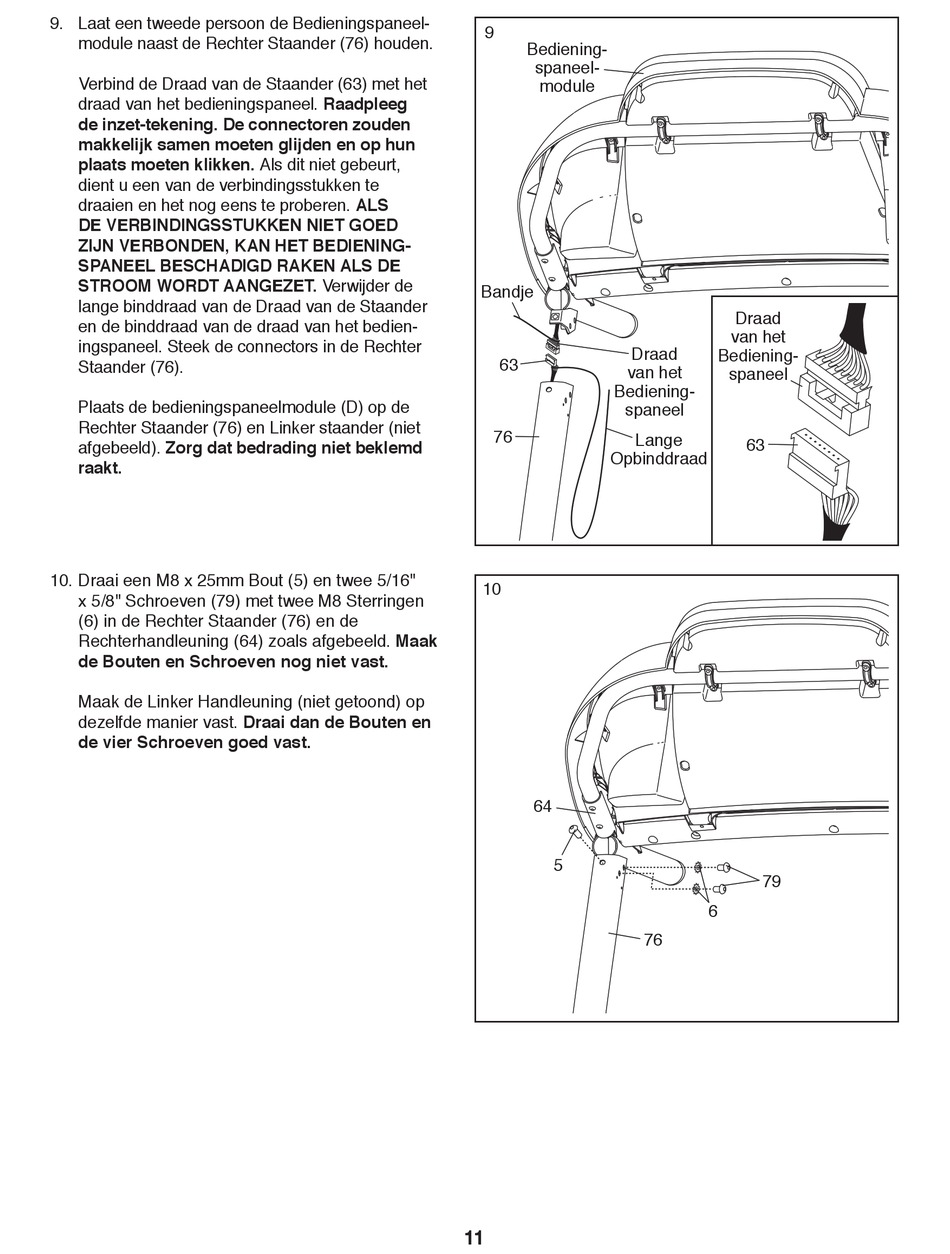

9. L aat een tweede persoon de Bedieningspaneel-
module naast de Rechter Staander (76) houden.
V erbind de Draad van de Staander (63) met het
draad van het bedieningspaneel. Raadpleeg
de inzet-tekening. De connectoren zouden
makkelijk samen moeten glijden en op hun
plaats moeten klikken. Als dit niet gebeurt,
dient u een van de verbindingsstukken te
draaien en het nog eens te proberen. ALS
DE VERBINDINGSSTUKKEN NIET GOED
ZIJN VERBONDEN, KAN HET BEDIENING-
SPANEEL BESCHADIGD RAKEN ALS DE
STROOM WORDT AANGEZET. Verwijder de
lange binddraad van de Draad van de Staander
en de binddraad van de draad van het bedien�
ingspaneel. Steek de connectors in de Rechter
Staander (76).
P laats de bedieningspaneelmodule (D) op de
Rechter Staander (76) en Linker staander (niet
afgebeeld). Zorg dat bedrading niet beklemd
raakt.
10. D raai een M8 x 25mm Bout (5) en twee 5/16"
x 5/8" Schroeven (79) met twee M8 Sterringen
(6) in de Rechter Staander (76) en de
Rechterhandleuning (64) zoals afgebeeld. Maak
de Bouten en Schroeven nog niet vast.
M aak de Linker Handleuning (niet getoond) op
dezelfde manier vast. Draai dan de Bouten en
de vier Schroeven goed vast.
9
Bediening�
spaneel�
module
Bandje
Draad
63
van het
Bediening�
spaneel
76
Lange
Opbinddraad
10
64
5
11
Draad
van het
Bediening�
spaneel
63
79
6
76
