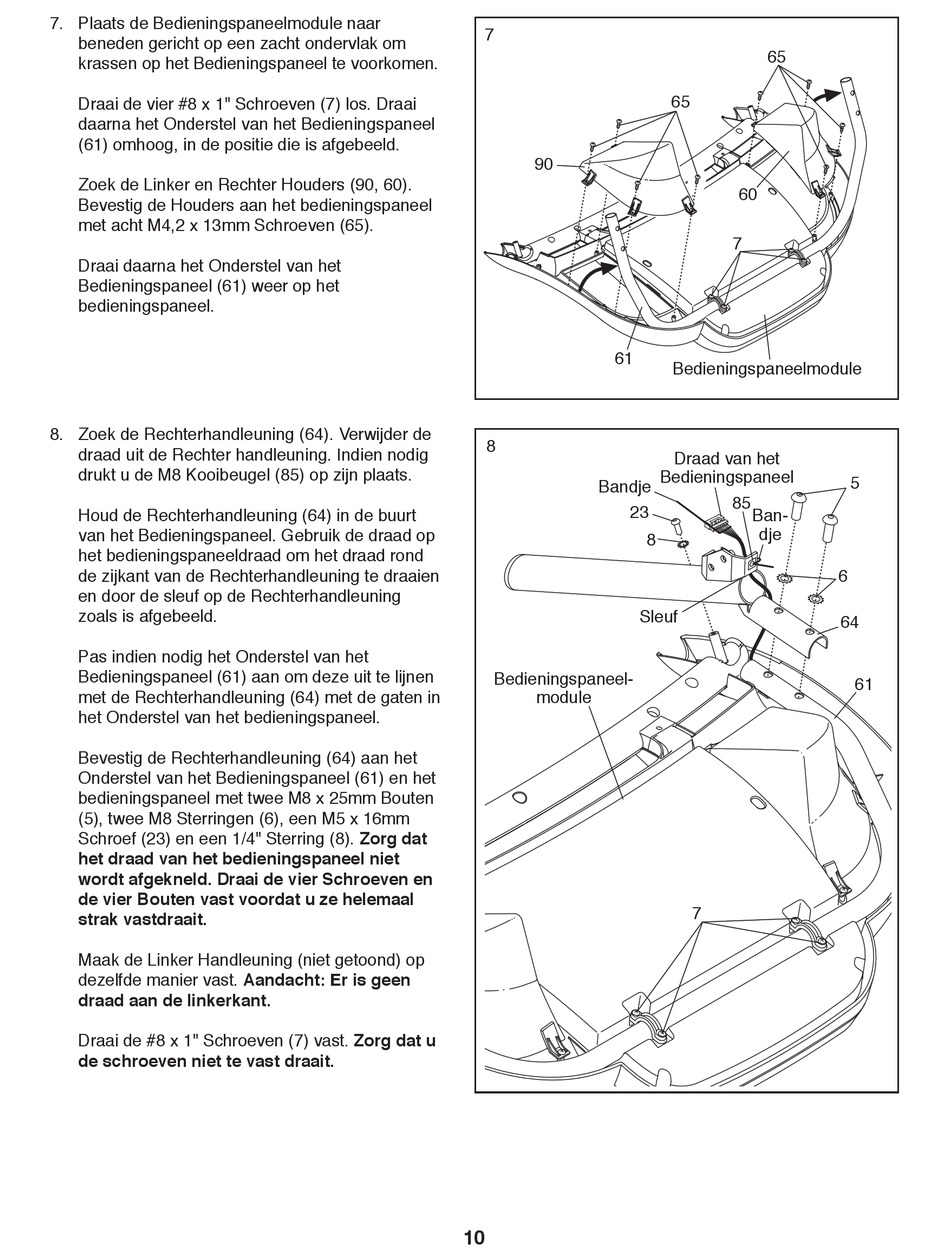

7. P laats de Bedieningspaneelmodule naar
beneden gericht op een zacht ondervlak om
krassen op het Bedieningspaneel te voorkomen.
D raai de vier #8 x 1" Schroeven (7) los. Draai
daarna het Onderstel van het Bedieningspaneel
(61) omhoog, in de positie die is afgebeeld.
Zoek de Linker en Rechter Houders (90, 60).
Bevestig de Houders aan het bedieningspaneel
met acht M4,2 x 13mm Schroeven (65).
D raai daarna het Onderstel van het
Bedieningspaneel (61) weer op het
bedieningspaneel.
8. Z oek de Rechterhandleuning (64). Verwijder de
draad uit de Rechter handleuning. Indien nodig
drukt u de M8 Kooibeugel (85) op zijn plaats.
H oud de Rechterhandleuning (64) in de buurt
van het Bedieningspaneel. Gebruik de draad op
het bedieningspaneeldraad om het draad rond
de zijkant van de Rechterhandleuning te draaien
en door de sleuf op de Rechterhandleuning
zoals is afgebeeld.
P as indien nodig het Onderstel van het
Bedieningspaneel (61) aan om deze uit te lijnen
met de Rechterhandleuning (64) met de gaten in
het Onderstel van het bedieningspaneel.
B evestig de Rechterhandleuning (64) aan het
Onderstel van het Bedieningspaneel (61) en het
bedieningspaneel met twee M8 x 25mm Bouten
(5), twee M8 Sterringen (6), een M5 x 16mm
Schroef (23) en een 1/4" Sterring (8). Zorg dat
het draad van het bedieningspaneel niet
wordt afgekneld. Draai de vier Schroeven en
de vier Bouten vast voordat u ze helemaal
strak vastdraait.
M aak de Linker Handleuning (niet getoond) op
dezelfde manier vast. Aandacht: Er is geen
draad aan de linkerkant.
D raai de #8 x 1" Schroeven (7) vast. Zorg dat u
de schroeven niet te vast draait.
7
90
61
8
Bandje
23
Sleuf
Bedieningspaneel�
module
10
65
65
60
7
Bedieningspaneelmodule
Draad van het
Bedieningspaneel
85
Ban�
dje
8
7
5
6
64
61
