MONTAŻ
Do montażu potrzebne są dwie osoby. Ustaw bieżnię w uprzątniętym miejscu i usuń wszystkie materiały opa-
kowaniowe. Nie wyrzucaj materiałów opakowaniowych do zakończenia montażu. Uwaga: Spodnia część
pasa bieżni pokryta jest wysokiej jakości smarem. Podczas transportu niewielka ilość smaru może przedostać się
na górną powierzchnię pasa bieżni lub na karton, w którym bieżnia jest transportowana. Jest to normalne zjawi-
sko i nie wpływa na funkcjonowanie bieżni. Jeśli na pasie znajduje się smar, zetrzyj go miękką szmatką i łagod-
nym, nieściernym środkiem czyszczącym.

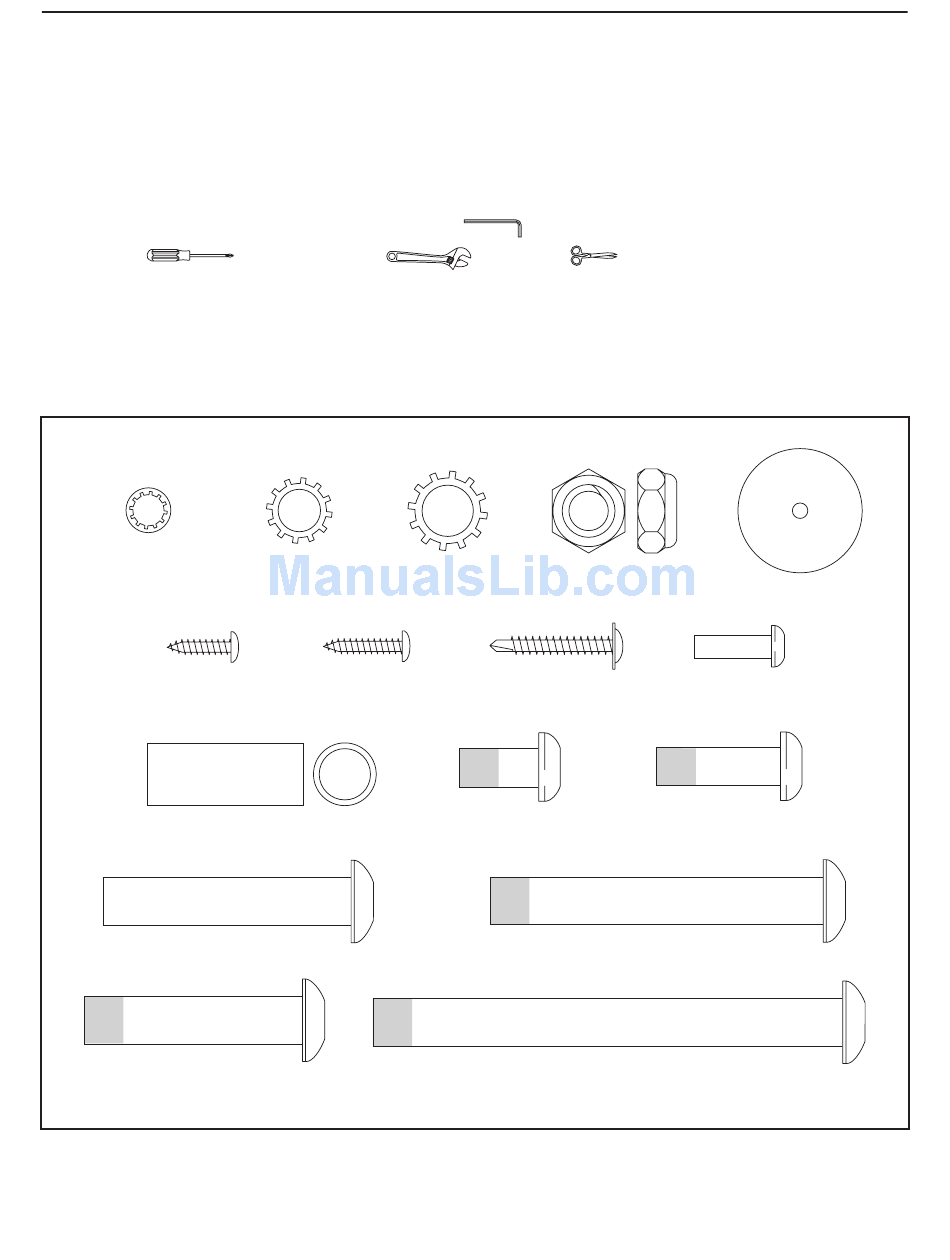

Do montażu niezbędne są załączone klucze sześciokątne oraz własny śrubokręt
krzyżakowy , klucz nastawny i nożyczki .
Rysunki poniżej ułatwią identyfikację narzędzi do montażu. Liczba w nawiasach pod każdym rysunkiem to klu-
czowy numer części, z LISTY CZĘŚCI umieszczonej pod koniec niniejszego podręcznika. Liczba za nawiasem
oznacza liczbę części potrzebnych do montażu. Uwaga: Jeśli danego elementu nie ma w zestawie części,
sprawdź, czy dana część nie została już zamontowana. Przy montażu nie używaj narzędzi z napędem
elektrycznym, aby nie zniszczyć części. Dodatkowe narzędzia mogą być dołączone do bieżni.
Podkładka
Podkładka Podkładka
Nakrętka zabezpieczająca
odginana M8
odginana 1/4" odginana M10
Rozpórka stopki
3/8" (6)–3
(10)–8
(73)–2 (9)–4
podstawy (94)–2
Wkręt M4 x 16mm
Wkręt M4 x 13mm Wkręt samogwintujący
Śruba M5 x 16mm
(124)–4
(116)–8 M4,2 x 25mm (3)–4
(108)–2
Śruba z gwintem
Śruba z gwintem
Sworzeń dystansowy śruby (90)–4
M8 x 25mm (5)–6
5/16" x 5/8" (113)–4
Śruba 3/8" x 2"
Śruba z gwintem M10 x 68mm (114)–2
(37)–2
Śruba z gwintem
Śruba z gwintem M10 x 95mm (8)–2
3/8" x 1 3/4" (7)–1
6
