Jeśli nabyłeś opcjonalny czujnik tętna na klatkę piersiową (p. s. 23), kieruj się poniższymi etapami w celu
instalacji odbiornika dołączonego do czujnika tętna na klatkę piersiową.

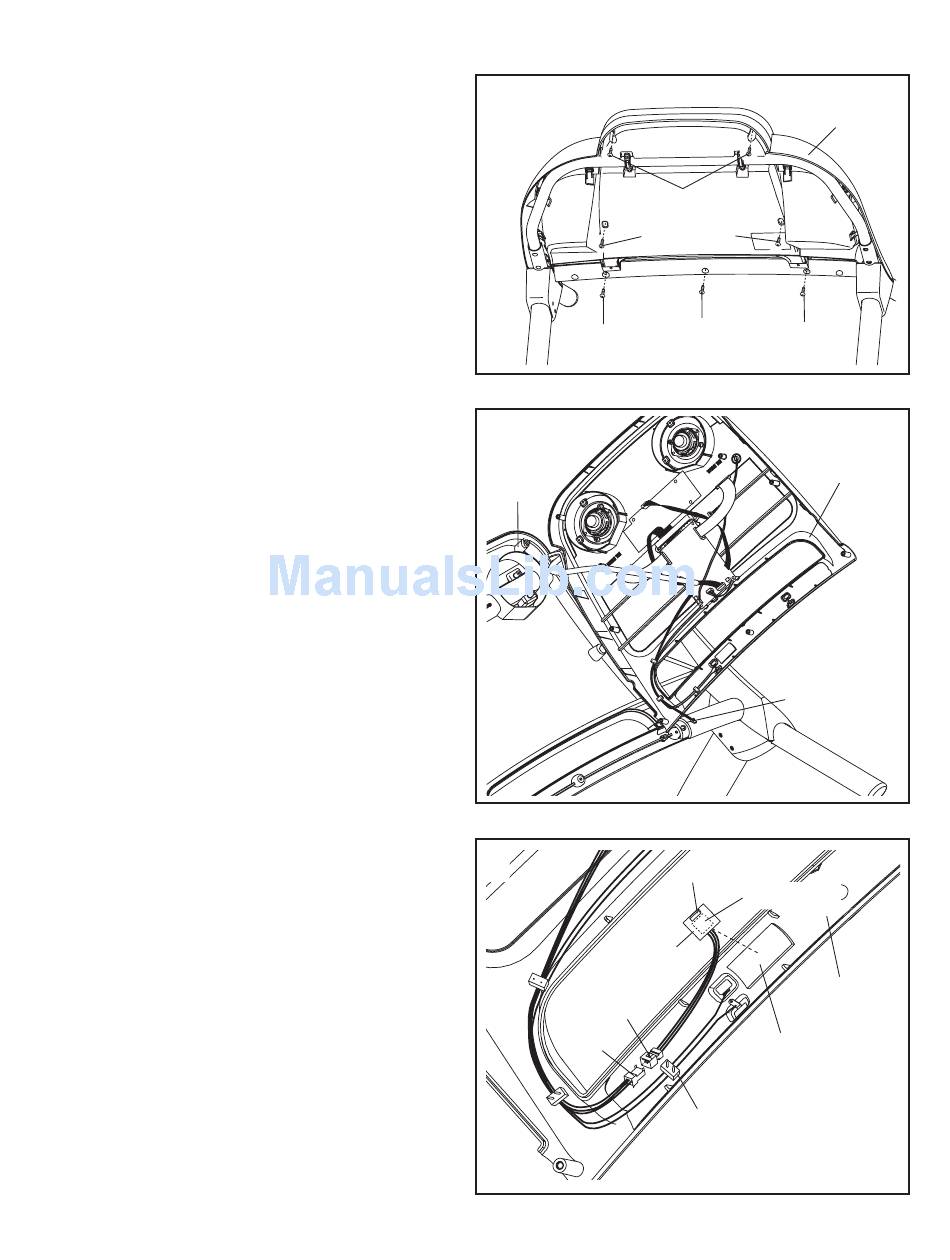

1. Upewnij się, że kabel zasilający jest odłą-
czony od gniazda. Usuń pięć wkrętów M4 x
19mm (35) i dwa wkręty M4 x 45mm (2) z tyłu
modułu konsoli.
2. Ostrożnie zdejmij moduł konsoli z podstawy kon-
soli (103). Odnajdź przewód czujnika tętna (A) w
module konsoli.
3. Podłącz przewód odbiornika (B) do przewodu
czujnika tętna (A).
Oderwij podklejkę z podkładki na spodzie od-
biornika (B) i z podkładki konsoli. Następnie
przytrzymaj odbiornik tak, aby antena była
ustawiona tak, jak pokazano. Przyciśnij odbior-
nik do podkładki konsoli.
Usuń uchwyt przewodu (C). Umieść przewód na
odbiorniku (B) pomiędzy dwoma plastikowymi
przetyczkami i wciśnij uchwyt przewodu z powro-
tem na miejsce.
4. Por. etap 1. Ponownie przymocuj moduł kon-
soli. Upewnij się, że żadne przewody nie są
ściśnięte. Wyrzuć inne przewody dołączone do
odbiornika.
1
2
35
2
103
3
Przewód
A
14
Moduł
konsoli
35
2
35
35
Moduł
konsoli
A
Antena
Podkładka
B
Moduł
konsoli
Podkładka
konsoli
C
