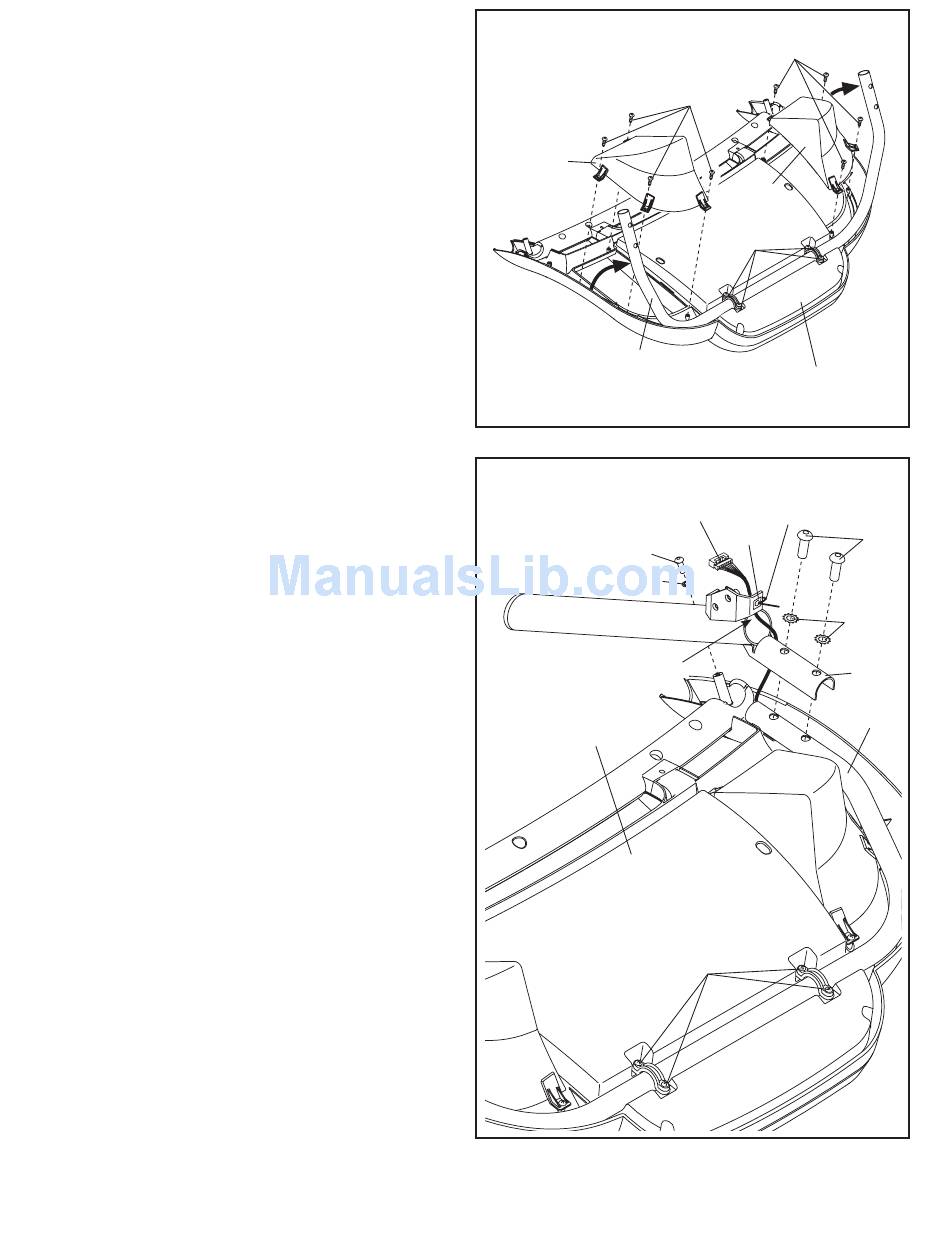

9. Umieść moduł konsoli przednią stroną w dół na
miękkiej powierzchni, aby uniknąć zadrapania
konsoli.
Poluzuj cztery wkręty #8x 1" (107). Ostrożnie
przekręć ramę konsoli (111) do pokazanej pozy-
cji. Nie obracaj ramy konsoli zbyt daleko, bo
przerwie się przewód uziomowy.
Odnajdź lewą i prawą podstawkę na akcesoria
(104, 106). Przymocuj podstawki na akcesoria
do modułu konsoli za pomocą ośmiu wkrętów
M4 x 13mm (116).
Ostrożnie obróć ramę konsoli (111) z powrotem
w dół na moduł konsoli.
10. Odnajdź prawą poręcz (101), która jest ozna-
czona nalepką z napisem „Right" (L lub Left
oznacza lewą stronę; R lub Right oznacza
prawą stronę). Zdejmij sznurek z prawej porę-
czy. Jeśli to konieczne, wciśnij nakrętkę klat-
kową M8 (34) z powrotem na miejsce.
Umieść prawą poręcz (101) przy module kon-
soli. Poprowadź przewód konsoli z prawej strony
prawej poręczy jak pokazano, i przez szczelinę
w prawej poręczy.
Jeśli to konieczne, przesuń ramę konsoli (111),
aby zrównać otwory w prawej poręczy (101) z
otworami w ramie konsoli.
Przymocuj prawą poręcz (101) do ramy konsoli
(111) i modułu konsoli za pomocą dwóch śrub
z gwintem M8 x 25mm (5), dwóch podkładek
odginanych M8 (10), śruby M5 x 16mm (108)
i podkładki odginanej 1/4" (73). Upewnij się,
że przewód konsoli nie jest ściśnięty. Załóż
wszystkie trzy śruby, a następnie dokręć je.
Przymocuj lewą poręcz (nie pokazano) zgodnie
z opisem powyżej. Uwaga: Z lewej strony nie
ma przewodu.
Mocno dokręć cztery wkręty #8 x 1" (107).
Uważaj, aby nie dokręcać zbyt mocno
wkrętów.
9
104
111
10
108
73
Szczelina
Moduł konsoli
11
116
116
106
107
Moduł konsoli
Przewód
konsoli
Sznurek
34
107
5
10
101
111
