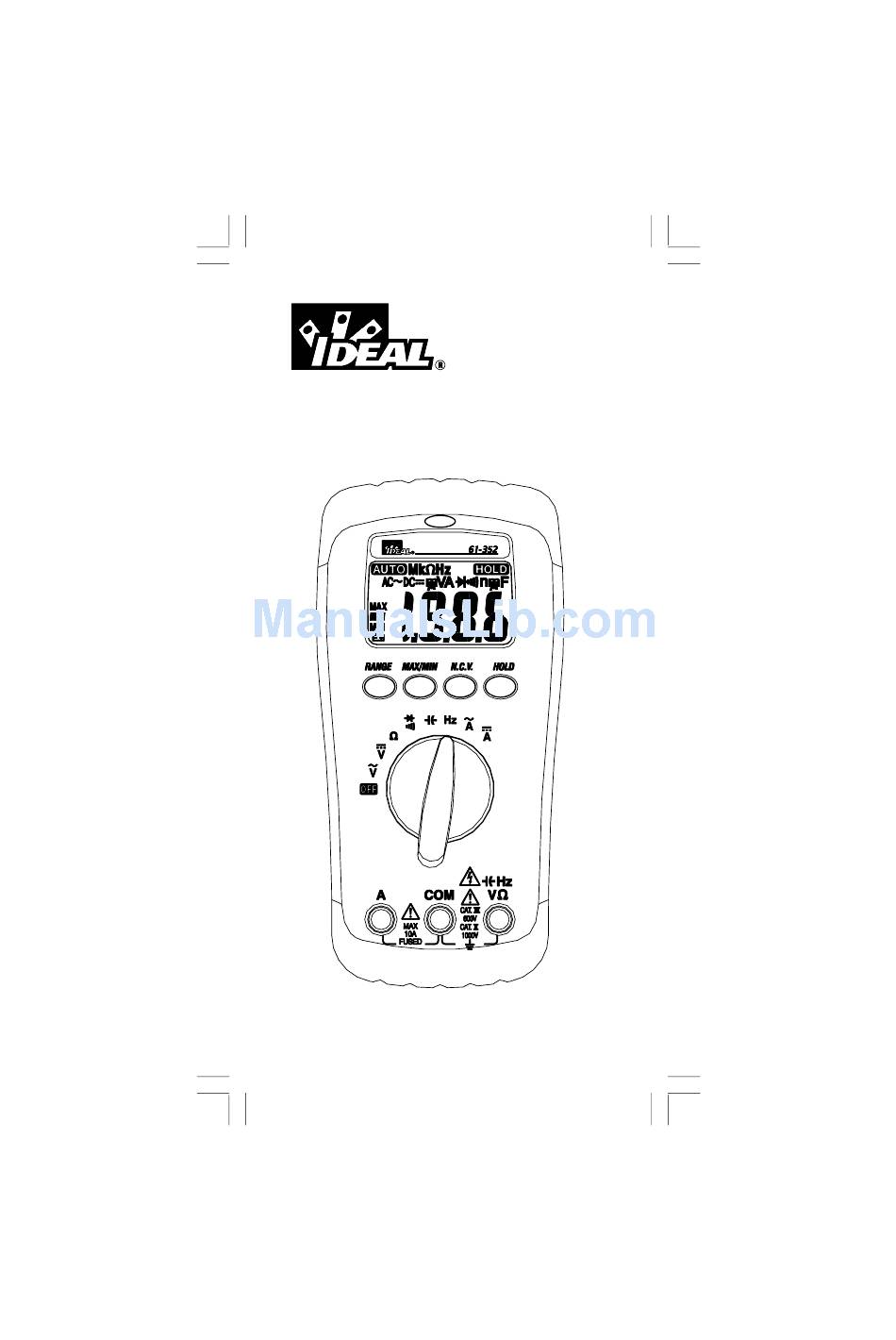

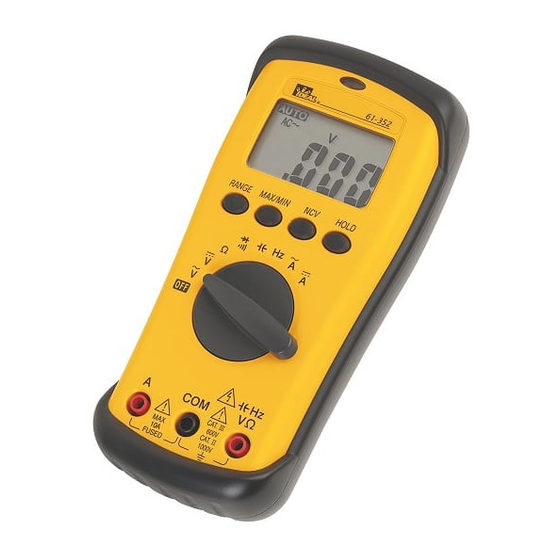

350 Series
Digital Multimeter
#61-350
#61-352
#61-354(TRMS)
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ND–5499 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for IDEAL ND–5499

  • Page 1 #61-350 #61-352 #61-354(TRMS) 350 Series Digital Multimeter...
  • Page 2: Safety Information

    Features Auto / Manual Ranging Non-Contact Voltage (NCV) 80-600V AC Measures AC/DC Current (352 and 354 only) Measures AC/DC Voltage and Resistance Measures Frequency and Capacitance (352 and 354 only) Audible Continuity Data Hold Low Battery Indication Auto Power Off Large Numbers and Symbols Electronic overload protection on all ranges Warning...
  • Page 3 ․ Remove the test leads from the circuit prior to removing battery cap. ․ Do not attempt to repair this unit as it has no userserviceable parts. ․ Voltages exceeding 30VAC or 60VDC pose a shock hazard so use caution. CAUTION To protect yourself, think “Safety First”: ․...
  • Page 4 Symbols as marked on the meter and Instruction card Risk of electric shock See instruction card DC measurement Equipment protected by double or reinforced insulation  Battery Fuse Earth AC measurement Conforms to EU directives...
  • Page 5: Measuring Ac/Dc Voltage And Frequency

    Measuring AC/DC Voltage And Frequency...
  • Page 6: Testing For Continuity

    Resistance Disconnect Circuit Power off /630V Discharge hight-voltage Capacitor Testing for Continuity...
  • Page 7: Measuring Dc / Ac Current

    Testing for Diode Bad Diode Black Black Good Diode Black Black Measuring DC / AC Current (For 352,354 only) Disconnect...
  • Page 8: Measuring Capacitance

    Measuring Capacitance (For 352,354 only) MIN MAX Record...
  • Page 9 Display Hold Manual Ranging and Auto Ranging Auto Power Off (Battery Saver 10 min...
  • Page 10: Disable Auto Power Off

    Disable Auto Power Off Non-Contact Voltage (NCV) 1. NCV switch will be activated on any function or at OFF status. 2. Test leads are not used for the NCV test. 3. Press the NCV button. The display goes black, a tone sounds and the red LED lights up to verify the instrument is operational.
  • Page 11: Battery Replacement

    Fuse Replacement (For 352 & 354 only) Refer to the following figure to replace fuse : Caution ․ Use only a fuse with the amperage, interrupt, voltage, and speed rating specified. ․ Fuse rating : 10A, 500V Battery Replacement Refer to the following figure to replace the batteries : Caution ․...
  • Page 12: Maintenance

    Maintenance Do not attempt to repair this Meter. It contains no user-serviceable parts. Repair or servicing should only be performed by qualified personnel. Cleaning Periodically wipe the case with a dry cloth and detergent. Do not use abrasives or solvents. Specifications General Specifications Display : 2000 counts updates 1.5/sec.
  • Page 13: Electrical Specifications

    Electrical Specifications Accuracy is ±(% reading + number of digits) at 23°C ± 5°C < 80%RH. DC / AC Volts Range AC Accuracy 200.0mV * Unspecified 2.000V * ± (1.5%+5dgt) 50Hz~300Hz 20.00V ~ 200.0V * ± (1.5%+5dgt) 50Hz~500Hz * 750V AC / 1000V DC DC Accuracy : ±(0.5% + 2dgt) Over voltage protection :...
  • Page 14 Resistance Range Accuracy Voltage Burden 200.0 ~ 200.0KΩ ±(0.7% + 3 dgt) 2V max 2.000MΩ ** ±(1.0% + 3 dgt) 20.00MΩ * ±(1.5% + 3 dgt) Open circuit Voltage : -1.3V approx. * <100 dgt rolling. * * The minimum LCD reading is 1400 count in Auto Ranging Mode.
  • Page 15: Lifetime Limited Warranty

    Any implied warranties arising out of the sale of an IDEAL product, including but not limited to implied warranties of merchantability and fitness for a particular purpose, are limited to the above.
  • Page 16 IDEAL INDUSTRIES, INC. Sycamore, IL 60178, U.S.A. 877-201-9005 Technical Support www.testersandmeters.com ND–5499 Made in Taiwan...
  • Page 17 #61-350 #61-352 #61-354(TRMS) Multímetro digital Serie 350...
  • Page 18 Características Detección de escala automática/manual Voltaje sin contacto (NCV) 80-600 VCA Mide corriente de CA/CC (sólo 352 y 354) Mide voltaje de CA/CC y resistencia Mide frecuencia y capacitancia (sólo 352 y 354) Continuidad audible Retención de datos Indicación de baterías descargadas Apagado automático Números y símbolos de gran tamaño Protección electrónica contra sobrecarga en...
  • Page 19 Retire los cables de prueba del circuito antes de ● desmontar la tapa de las baterías. No intente reparar esta unidad, puesto que no ● contiene piezas reparables por el usuario. Los voltajes superiores a 30 VCA o 60 VCC ●...
  • Page 20 Símbolos marcados en el instrumento y en la tarjeta de instrucciones Riesgo de electrocución Vea la tarjeta de instrucciones Medida de CC Equipo protegido por aislamiento doble o reforzado Batería  Fusible Tierra Medida de CA Cumple las directivas de la UE...
  • Page 21 Medición de voltaje de CA/CC y frecuencia...
  • Page 22: Prueba De Continuidad

    Resistencia Desconecte Alimentacion del circuito desconectada /630V Descargue el capacitor de alto voltaje Prueba de continuidad...
  • Page 23: Prueba De Diodos

    Prueba de diodos Diodo defectuoso Rojo Negro Rojo Negro Diodo en buen estado Rojo Negro Rojo Negro Medición de corriente de CC / CA (sólo 352 y 354) Desconecte...
  • Page 24: Medición De Capacitancia

    Medición de capacitancia (sólo 352 y 354) Registro de MÍN y MÁX Pulse Pulse Pulse Pulse 1 seg Pulse 1 seg...
  • Page 25 Retención de pantalla Pulse Pulse Selección manual y detección automática de escala Pulse Pulse Pulse Pulse 1 seg Pulse 1 seg Pulse 1 seg Apagado automático (Economizador de baterías) 10 min...
  • Page 26 Desactivación del apagado automático Voltaje sin contacto (NCV) Pulse 1. El interruptor de NCV se activa con cualquier función o en estado de apagado. 2. En la prueba de voltaje sin contacto no se usan los cables de prueba. 3. Pulse el botón NCV. La pantalla se oscurece, suena un tono y el LED rojo se enciende para verificar que el instrumento está...
  • Page 27 Reemplazo del fusible (sólo 352 y 354) Para reemplazar el fusible, consulte la figura siguiente: Precaución ․ Use sólo un fusible de la clasificación de amperaje, interrupción, voltaje y velocidad especificada. ․ Clasificación del fusible : 10A, 500V Reemplazo de baterías Para reemplazar las baterías, consulte la figura siguiente: Precaución...
  • Page 28: Mantenimiento

    Mantenimiento No intente reparar este multímetro. No contiene partes reparables por el usuario. La reparación o el servicio debe efectuarlos personal califi- cado. Limpieza Limpie periódicamente la cubierta con un paño seco y detergente. No use abrasivos ni disol- ventes. Especificaciones Especificaciones generales Pantalla : 2000 unidades actualización 1.5/seg.
  • Page 29: Especificaciones Eléctricas

    Especificaciones eléctricas La precisión es ±(% lectura + número de dígitos) a 23°C ± 5°C HR < 80%. Voltaje de CC / CA Rango Precisión en CA Sin especificar 200.0mV * 2.000V * ± (1.5%+5dgt) 50Hz~300Hz 20.00V ~ 200.0V * ±...
  • Page 30 Protección contra sobrecarga : Entrada A : Fusible de fusión rápida de 10 A (500 V) * Tipo de conversión de CA : El tipo de conversión y la especificación adicional son las mismas del voltaje de CC/CA. * * Máximo tiempo de restricción de corriente de entrada : 10 minutos.
  • Page 31 Capacitancia (sólo 352 y 354) Protección de Rango Precisión sobrecarga 2.000nF~200.0µF 600V ef ±(1.9%+8 dgt) 2.000mF * * oscilación de la lectura <100 dgt.
  • Page 32: Garantía Limitada De Por Vida

    útil del instrumento. Durante este período de garantía, IDEAL INDUSTRIES, INC. podrá, a la sola opción de IDEAL, reemplazar o reparar la unidad defectuosa, sujeto a verificación del defecto o falla.
  • Page 33 #61-350 #61-352 #61-354(TRMS) Multimètre numérique Série 350...
  • Page 34: Caractéristiques

    Caractéristiques Mesures en Auto / Manuel Tension sans contact (NCV) 80-600 V CA Mesures de courant CA/CC (352 et 354 seulement) Mesures de tension CA/CC et de résistance Mesures de fréquence et de capacitance (352 et 354 seulement) Continuité audible Maintien des données Indication de piles faibles Coupure automatique...
  • Page 35 Ne l'utilisez pas en présence de gaz, poussière ● ou vapeur explosifs. N'appliquez pas de tension supérieure à la ● valeur nominale de l'appareil. Ne l'utilisez pas sans piles et enveloppe arrière ● correctement installée. Enlevez les cordons de test du circuit avant ●...
  • Page 36 Symboles présents sur l'appareil et sa feuille d'instructions Risque d'électrocution Voir la feuille d'instructions Mesure en continu (CC) Équipement protégé par isolation double ou renforcée Piles  Fusible Terre Mesure en alternatif (CA) Conforme au directives de l'Union Européenne...
  • Page 37 Mesure de tension CA/CC et de fréquence...
  • Page 38: Test De Continuité

    Résistance Debrancher Couper I'alimentation secteur /630V Decharger le condensateur haute tension Test de continuité...
  • Page 39: Test De Diode

    Test de diode Diode defectueuse Rouge Noir Rouge Noir Diode bonne Rouge Noir Rouge Noir Mesure de courant CC/CA (Pour 352/354 seulement) Debrancher...
  • Page 40 Mesure de capacitance (Pour 352/354 seulement) Enregistrement de valeurs MIN MAX Appuyer Appuyer Appuyer Appuyer 1 sec 1 sec Appuyer...
  • Page 41: Maintien De L'affichage

    Maintien de l'affichage Appuyer Appuyer Passage en modes Manuel et Auto Appuyer Appuyer Appuyer Appuyer 1 sec Appuyer Appuyer 1 sec 1 sec Coupure automatique (économie de piles) 10 min...
  • Page 42 Désactivation de la coupure automatique Mesure de tension sans contact (NCV) Pulse 1. Le commutateur NCV sera activé pour chaque fonction ou à l'état d'arrêt. 2. Les cordons de test ne sont pas utilisés pour les mesures en NCV. 3. Appuyez sur le bouton NCV. L'affichage devient noir, une tonalité...
  • Page 43 Remplacement des fusibles (Pour 352/354 seulement) Reportez-vous au schéma suivant pour remplacer le fusible : Attention N'utilisez qu'un fusible ● ayant ampérage, tension d'interruption et Vitesse de fusion conformes aux spécifications. Spécifications de ● fusible : 10 A, 500 V Replacement des piles Reportez-vous au schéma suivant pour remplacer les piles:...
  • Page 44: Entretien

    Entretien N'essayez pas de réparer ce multimètre. Il ne contient pas de pièces réparables. Les remises en état ou interventions ne doivent être effectuées que par du personnel qualifié. Nettoyage Essuyez de temps en temps le boîtier avec un linge sec et du détergent. N'utilisez pas de produits abrasifs ni de solvants.
  • Page 45: Spécifications Électriques

    Spécifications électriques La précision est de ± (% lecture + nombre de chiffres) à 23 °C ± 5 °C et < 80% H.R. Volts CC/AC Calibre Précision CA 200.0mV * Non spécifiée à ± (1.5%+5 chiffres) 2.000V * 50 ~300Hz 20.00V ~ 200.0V * à...
  • Page 46 Protection en surcharge : Entrée A : Fusible à déclenchement rapide 10 A (500 V) * Type de conversion CA : Le type de conversion et les spécifications additionnelles sont les mêmes que pour la tension CC/CA. * * Durée de restriction pour entrée maximale de courant : 10 minutes.
  • Page 47: Garantie Limitée À Vie

    Toutes les garanties implicites suite à la vente d'un produit IDEAL, incluant mais sans y être limité les garanties de valeur marchande et d'adéquation à une finalité particulière, sont limités aux conditions précédentes.
  • Page 48 IDEAL INDUSTRIES, INC. Sycamore, IL 60178, U.S.A. 877-201-9005 (Support technique) www.testersandmeters.com ND–5499 Fabriqué à Taïwan...
