Español

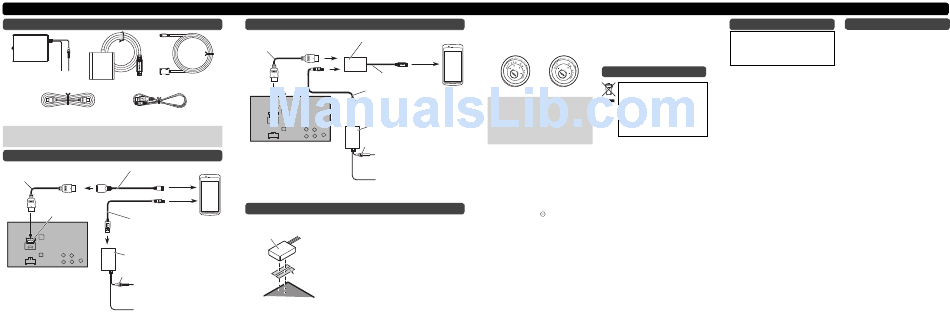

Piezas suministradas

Caja de suministro
Cable adaptador
eléctrico × 1
Adaptador MHL × 1
(Tipo HDMI A - D) × 1
Cable HDMI
Cable USB - micro USB
(Tipo A - A) × 1
(Tipo USB A - micro USB B) × 1
• Utilice únicamente los cables incluidos en este kit de conectividad para garantizar
una conexión correcta.
• No utilice los cables incluidos en este kit de conectividad para otros modelos.
Conexión del producto integrado en el vehículo con los cables HDMI
Cable adaptador
Cable HDMI
(Tipo HDMI A - D)
(Tipo A - A)
0,75 m
1,5 m
Terminal HDMI
Cable USB - micro USB
(Tipo USB A - micro USB B)
2,25 m
Caja de suministro eléctrico
Notas:
Fusible (2A)
• Las posiciones de los terminales HDMI
difieren en función del producto integra-
Rojo
Al terminal eléctrico controlado
do en el vehículo. Para los detalles acer-
por el interruptor de encendido
ca de las posiciones de los terminales,
(12 V cc) ON/OFF
consulte el manual de cada producto.
Negro (conexión a tierra)
• No se utilizará el adaptador MHL si uti-
Al chasis (metálico) del vehículo
liza el cable adaptador (tipo HDMI A-D).
Conexión del producto integrado en el vehículo con el adaptador MHL
Cable HDMI
Adaptador MHL
(Tipo A - A)
1,5 m
0,75 m
Terminal
HDMI
Cable USB - micro USB
(Tipo USB A - micro USB B)
2,25 m
Caja de suministro eléctrico
Fusible (2A)
Notas:
• Las posiciones de los terminales HDMI
Rojo
difieren en función del producto integra-
Al terminal eléctrico controlado
do en el vehículo. Para los detalles acerca
por el interruptor de encendido
de las posiciones de los terminales, con-
(12 V cc) ON/OFF
sulte el manual de cada producto.
Negro (conexión a tierra)
• No se utilizará el cable adaptador (tipo
Al chasis (metálico) del vehículo
HDMI A-D) si se utiliza el adaptador
MHL.
Instalación de la caja de suministro eléctrico
1 Decida la posición de instalación.
Notas:
• Limpie la superficie a fondo antes de
Caja de suministro eléctrico
colocar la cinta adhesiva.
• Utilice cintas adhesivas disponibles en
tiendas para fijar la caja de suministro
eléctrico de forma que no se mueva.
Es extremadamente peligroso que los
cables estén expuestos sobre el suelo,
Cinta adhesiva (se
vende por separado)
ya que podrían enredarse con el pedal
de freno, etc. Oculte los cables de
forma que no le molesten mientras
conduce.
2 Fije la caja de suministro eléctrico
• Asegure todo el cableado con abra-
utilizando cintas adhesivas disponi-
zaderas de cables o cinta para usos
bles en tiendas.
eléctricos. No permita que el cableado
• Dado que la unidad de alimentación
pelado permanezca descubierto.
puede calentarse, nunca debe insta-
larse en las siguientes ubicaciones:
• Este producto no se puede instalar en
– donde podría entrar en contacto con el
un vehículo sin la posición ACC (acce-
equipo o cableado del vehículo
sorio) en el interruptor de encendido.
– donde fácilmente podría entrar en con-
tacto con los pasajeros.
Información para el usuario
Si desea deshacerse de este pro-
Posición ACC
Sin posición ACC
ducto, no lo tire al contenedor de
basura general. Existe un sistema
Los cables de este producto y los de otros
de recogida por separado para los
productos pueden tener diferentes colores,
productos electrónicos conforme
aunque realicen la misma función. Al conec-
a la legislación para que reciban
tar este producto a otro, consulte los manu-
el tratamiento, la recuperación y el
ales suministrados de ambos productos y
reciclaje pertinentes.
conecte los cables que realizan la misma
función.
Los domicilios privados en los estados
miembros de la Unión Europea, Suiza y
• Al sustituir el fusible, asegúrese de uti-
Noruega podrán devolver los productos
lizar exclusivamente un fusible del régi-
electrónicos utilizados de forma gratuita
men nominal descrito en este producto.
a instalaciones de recogida designadas
• Este producto está destinado a vehícu-
o a un distribuidor (siempre que compre
los con una batería de 12 voltios y pues-
un producto similar). Si se encuentra en
ta a tierra negativa. Antes de instalarlo
un un país diferente a los mencionados
en una caravana, camión o autobús,
anteriormente, póngase en contacto con
compruebe el voltaje de la batería.
las autoridades locales para conocer el
• Para evitar cortocircuitos en el sistema
método de eliminación correcto. De este
eléctrico, asegúrese de desconectar el
modo se asegurará de que el producto
cable de la batería
antes de comen-
obsoleto recibe el tratamiento, recuper-
zar la instalación.
ación y reciclaje adecuados, evitando
• Coloque y fije todo el cableado para
así posibles efectos negativos tanto para
que no pueda tocar las piezas móviles,
el medio ambiente como para la salud
tales como la palanca de cambio de
humana.
velocidades, el freno de mano y los
asientos deslizantes. No coloque el
cableado en lugares cercanos a una
fuente de calor, como por ejemplo, una
salida de calefacción. Si el aislamiento
del cableado se derrite o se rasga,
existe el peligro de que se produzca un
cortocircuito al contacto con el chasis
del vehículo.
• Fije el cable HDMI con el soporte sumi-
nistrado con la unidad de su vehículo.
Precauciones importantes
Especificaciones
Este manual explica cómo conectar el
Fuente de alimentación
producto integrado en el vehículo a través
........14,4 V cc
del kit de conectividad. Para los detalles
(Voltaje permitido: de 10,8 V a 15,1 V)
acerca del funcionamiento del producto
Consumo máximo de corriente ........1 A
conectado, consulte otro manual.
Margen de temperatura en funcionamiento
• Lea completa y detenidamente este
........De –10 ºC a +60 ºC
manual antes de instalar este produc-
Margen de temperatura en almacenamiento
to.
• Guarde este manual al alcance de la
........De –20 ºC a +80 ºC
mano para utilizarlo como referencia
en el futuro.
Dimensiones
• Preste atención a las advertencias
Caja de suministro eléctrico (An × Al × P)
del manual y siga las instrucciones
........56 mm × 25 mm × 74 mm
atentamente.
Adaptador MHL (An × Al × P)
• No instale este producto en un lugar
........41 mm × 15 mm × 45 mm
que pueda (i) impedir la visión del
conductor, (ii) afectar al rendimiento
de cualquier otro sistema del vehí-
Peso
culo o función de seguridad, como
Caja de suministro eléctrico ........120 g
los airbags, los botones de las luces
Adaptador MHL .................50 g
de advertencia, o (iii) impedir que
se pueda conducir de forma segura.
Nota:
En algunos casos, es posible que no
Las especificaciones y el diseño están
pueda instalarse este producto debido
sujetos a posibles modificaciones, con
al tipo de vehículo o a la forma del
vistas a mejoras, sin previo aviso.
interior del vehículo.
• Asegúrese de que los cables y los hilos
estén colocados y fijados de forma que
no afecten a las piezas móviles del
vehículo ni queden atrapados en las
mismas, especialmente el volante, la
palanca de cambios, el freno de mano,
los asientos deslizantes, las puertas o
cualquier control del vehículo.
