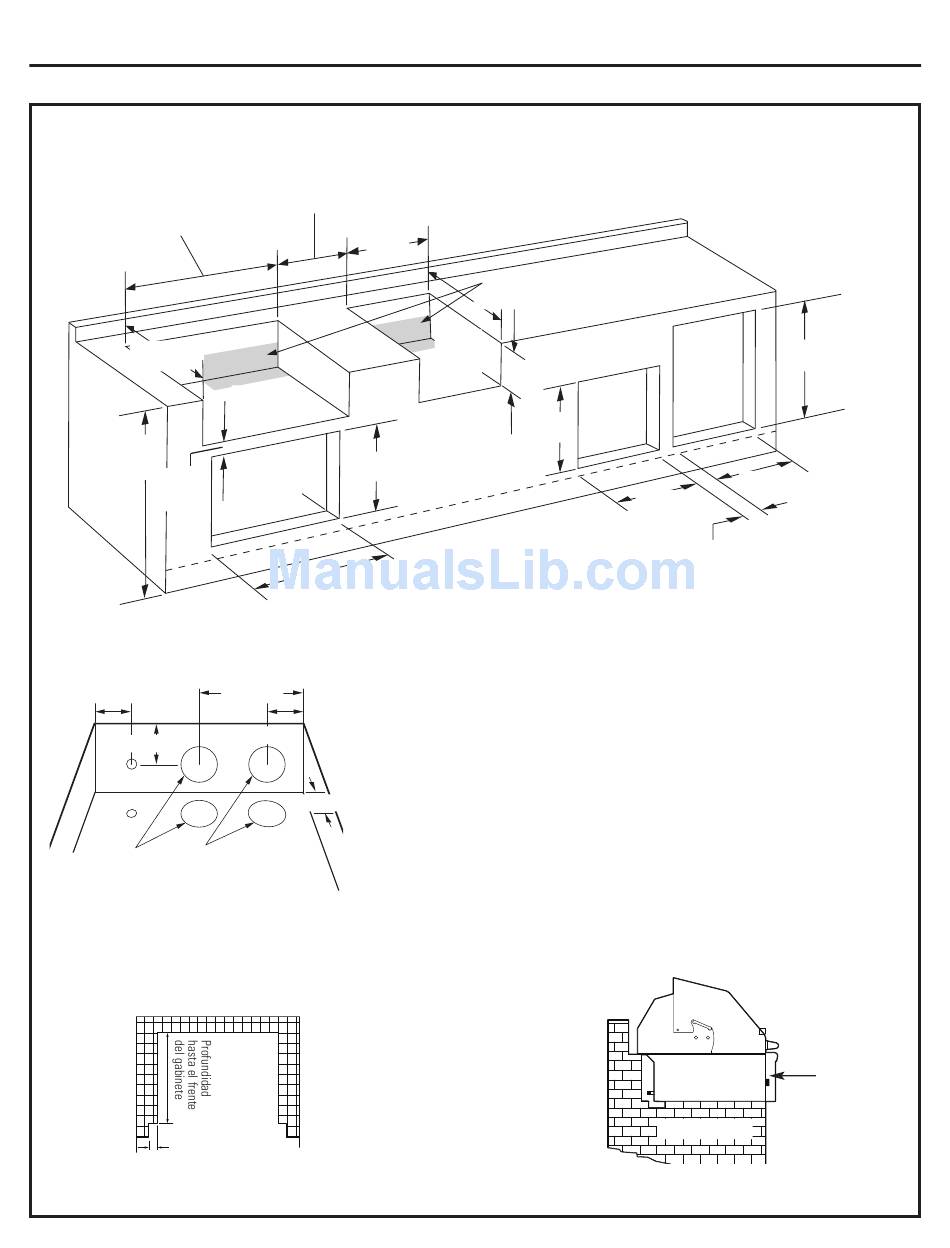

DIMENSIONES DE LOS RECORTES PARA PARRILLA, ESTUFA Y ACCESORIOS

28-3/4" (73,0 cm) para modelos de 30" (76 cm)
40-3/4" (103,5 cm) para modelos de 42" (107 cm)
52-3/4" (134,0 cm) para modelos de 54" (137 cm)
24-1/2 "
(62,2 cm)
36"
(91,4 cm)
mín.
1-1/8"
(2,8 cm)
mín.
Ubicación del gas y la electricidad
3-1/2"
(8,9 cm)
7-3/8" (18,7 cm)
Orificio de 3-1/2" Orificio de 3-1/2" (8,9 cm)
(8,9 cm) de diámetro de diámetro para manguera
para línea de gas fija de tanque de LP
• Si el mostrador de encimera tiene una saliente, ésta debe
cortarse al mismo nivel del lado frontal del gabinete de
abajo. Esto permitirá que la parrilla o quemador lateral
queden parejos en el frente.
Detalle de la ranura del mostrador de encimera
5/8" (1,6 cm)para parrillas
9/16" (1,4 cm) para estufas para el aire libre
Preparación para la instalación
12" (30,4 cm)mín.
de separación entre
recortes
11-7/8"
(30,1 cm)
Recorte de
la parrilla
18-1/4"
Puertas de
(46,3 cm)
acceso
ZX27AD
*Nota: Si instala más de un accesorio debajo del mostrador de encimera, alinee los accesorios
24-1/8"
(61,2 cm) en la parte inferior ajustando la dimensión sobre el piso. Los recortes deben estar desfasados
dependiendo de la superposición del producto debajo del recorte. La superposición para
ZX27AD es 7/8" (2,2 cm), para ZX18DS, 1-1/4" (3,2 cm) y para ZX18TC, 1-3/16" (93,0 cm).
10" (25,4 cm)
UBICACIÓN DEL GAS:
Min.
Corte un orificio de un
diámetro de 3-1/2" (8,9 cm)
para la conexión del
3-1/2" (8,9 cm)
colector como se indica
para tanques de LP o
conexiones de líneas
de gas fijas.
UBICACIÓN DE LA
2" (5,0 cm)
ELECTRICIDAD: Corte un
orificio de un diámetro de 1"
(2,5 cm) en el lado izquierdo
trasero del recorte.
Ubicación del gas y electricidad
24-1/2" (62,2 cm)
Estufa
para el
aire libre
10-7/8" (27,6 cm)
ZGU122
18-9/16"
No combustible
(47,1 cm)
*Ver Nota.
• La parrilla y estufa para el aire libre deben encajar dentro
de la abertura y se sostienen de las bridas laterales. No se
requiere un piso de soporte.
• La construcción debe estar nivelada y estable y debe
poder soportar hasta 400 lbs. (181 kg).
• La abertura para la estufa debe tener una profundidad
de 24-1/2" (62,2 cm) desde el frente del mostrador de
encimera. Corte un orificio de un diámetro de 1" (2,5 cm)
debajo de la estufa para la manguera de drenaje.
• Corte un orificio de un diámetro de 1" (2,5 cm) en el lado trasero
izquierdo del recorte para la conexión eléctrica de la parrilla.
• Debe ubicarse un tomacorriente de 120 voltios al alcance
del cable de energía de 6' (1,8 m) de la parrilla. El soporte
del transformador debe montarse dentro de los 3-1/2 pies
(1 m) de la parrilla para el aire libre.
• Mantenga una separación de 12" (30,4 cm) entre los recortes
para la parrilla y la instalación de la estufa para el aire libre.
La conexión del rostizador de la parrilla se encuentra en el lado izquierdo cerca
del frente. La instalación en una abertura de 24-1/2" (62,2 cm) del frente a la
parte trasera permite el acceso a una salida de rostizador.
54
Cubo de
basura
ZX18TC
Almacena
miento de
2 cajones
ZX18DS
16" (40,6 cm)
17-1/4"
(43,8 cm)
2-1/4" (5,7 cm) mín.
No combustible
24"
(60,9 cm)
Conexión de
rostizador
