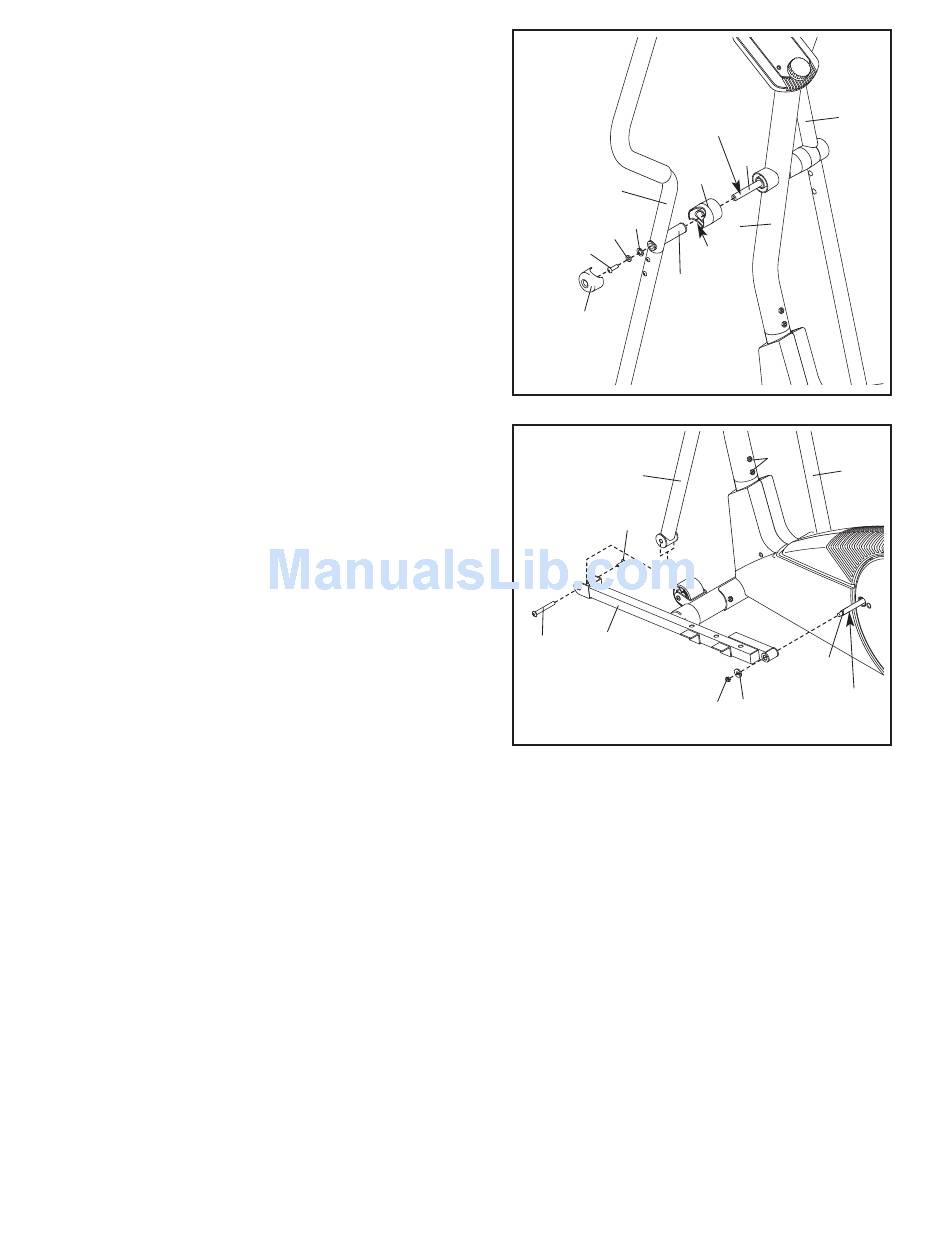

6. Appliquez une couche généreuse de la graisse inclu-
se sur l'Essieu de Pivot (71) et sur duex Rondelles de
M8,5 (55). Insérez l'Essieu de Pivot dans le Montant
(2) et placez-le au centre. Ré-appliquez de la graisse
sur les deux extrémités de l'Essieu de Pivot.
Glissez une Bague d'Espacement du Guidon (56) sur
le petit tube sur chaque Guidon (6, 8) puis tournez la
Bague d'Espacement du Guidon de manière à ce que
la petite flèche pointe vers le bas. Glissez ensuite le
Guidon Gauche sur l'Essieu de Pivot (71). Assurez-
vous que les Guidons soient sur le côté correct.
Serrez une Vis de en Métal/Nylon de M8 x 25mm (56)
avec une Rondelle de M8,5 (55) et une Rondelle
Ondulée (43) sur chaque extrémité de l'Essieu de
Pivot (71). Orientez les deux Embouts du Guidon (46)
comme illustrés, et puis enfoncez ensuite les petites
languettes sur l'Embout du Guidon dans les deux
Bagues d'Espacement du Guidon (47).
7. Appliquez une petite quantité de la graisse à l'axe sur
la Barre Latérale du Disque (16) gauche. Glissez le
Bras de la Pédale Gauche (11) sur l'axe et attachez-
le avec une Rondelle Grande M8,5 (35) et l'Écrou de
Verrouillage en Nylon de M8 (38).
Insérez le Bras du Guidon (5) gauche dans le support
sur l'extrémité du Bras de la Pédale Gauche (11) et
attachez-le avec une Série de Boulon du Bras de la
Pédale (40).
Répétez cette étape pour attacher le Bras de la
Pédale Droite (pas illustré).
Référez-vous au étape 5. Serrez les Boulons en
Bouton de M8 x 45mm (50) dans les Bras du
Guidon (5).
Serrez les Boulons en Bouton de M10 x 76mm (67).
6
6
43
55
56
46
7
5
40
11
40
8
8
Graisse
71
47
2
Flèche
Tube
67
16
Graisse
35
38
5
