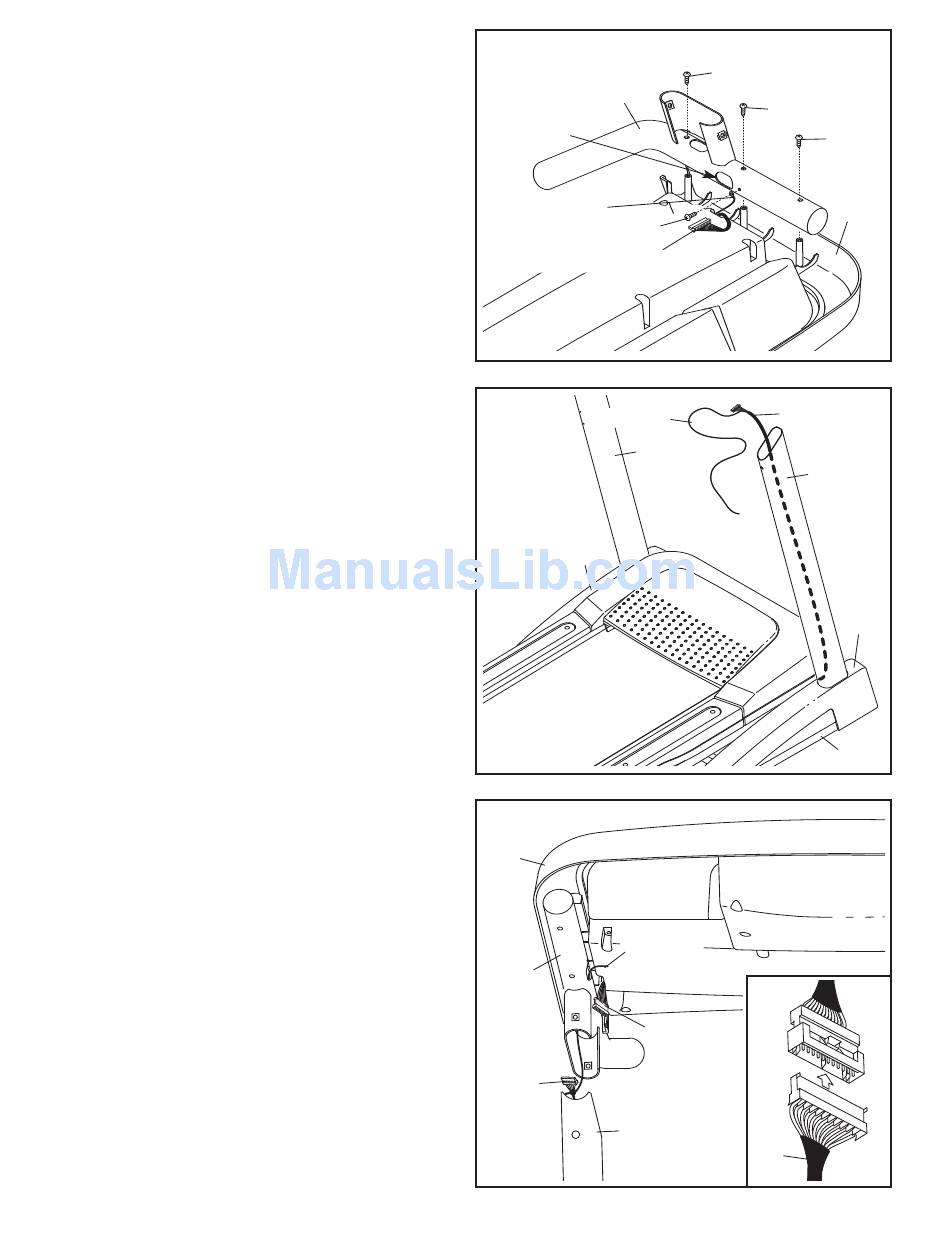

7. Połóż konsolę (25) przednią częścią w dół na
miękkiej powierzchni, aby uniknąć zarysowania.
Znajdź prawą poręcz (11), która ma duży otwór
po lewej stronie, tak jak pokazano. Umieść
prawą poręcz na konsoli, tak jak pokazano.
Przykręć prawą porćcz trzema wkrętami 3/4" (2).
Upewnij się, że żaden przewód nie jest
przycięty. Zacznij przykręcać wszystkie trzy
wkręty przed dokręceniem któregokolwiek z
nich. Nie dokręcaj tych wkrętów za mocno.
Następnie przymocuj przewód uziemiający
konsolę do prawej poręczy (11) srebrnym
wkrętem uziemiającym (27).
Następnie przymocuj lewą poręcz (nie
pokazano) do drugiej strony konsoli (25), jak
opisano powyżej. Uwaga: Po drugiej stronie
konsoli nie ma żadnych przewodów.
8. Ciągnij wskazany przewód, dopóki przewód
kolumny (28) nie zacznie wystawać z górnej
części prawej kolumny (36).
Nasuń osłony prawej i lewej podstawy nogi (101,
102) na lewą i prawą kolumnę (31, 36) i wciśnij
na podstawę (48), tak jak pokazano. Jeśli to
konieczne, podważ lekko boki osłon podstaw
nóg, aby dopasować je do nakrętek i śrub kółek
(nie pokazano).
9. Przełóż przewód biegnący wzdłuż kolumny (28)
przez duże otwory w prawej poręczy (11) tak, jak
pokazano. Przeciągnij przewód kolumny przez
otwory. Następnie ustaw prawą poręcz i lewą
poręcz (nie pokazano), z konsolą (25) na
wierzchu prawej kolumny (36) i lewej kolumny (nie
pokazano). Upewnij się, że żaden przewód nie
jest przycięty. Następnie odkręć i wyrzuć drut.
Podłącz przewód kolumny (28) do przewodu
konsoli. Upewnij się, że złącza są podłączone
prawidłowo (patrz: rysunek we wkąadce).
Złącza powinny swobodnie się łączyć i
zatrzaskiwać we wąaściwej pozycji. Jeśli
złącza nie nachodzą na siebie swobodnie i się
nie zatrzaskują, obróć jedno ze złączy i spróbuj
połączyć ponownie. JEŚLI ZŁĄCZKI NIE SĄ
ODPOWIEDNIO POŁĄCZONE, PO
PODŁĄCZENIU ZASILANIA KONSOLA MOŻE
ULEC USZKODZENIU. Wciśnij złącza i nadmiar
przewodu do konsoli (25).
7
11
Duży
otwór
Przewód
uziemiający konsoli
27
Przewód konsoli
8
Przewód
31
101
9
25
Przewód
11
Przewód
28
36
9
2
2
2
28
36
konsoli
28
25
102
48
