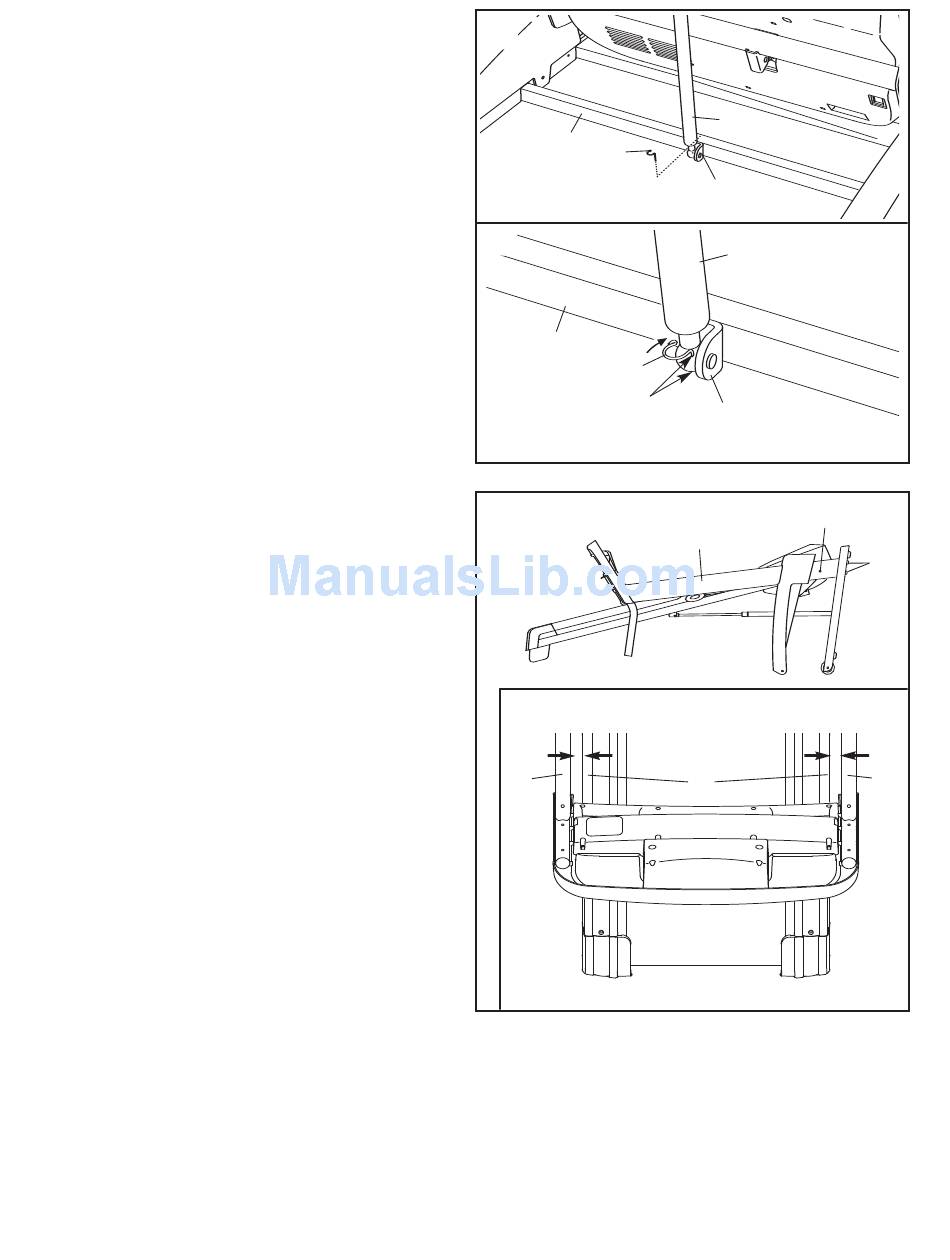

12.Obróć w dół końcówkę z cylindrem amortyzatora
gazowego (21) do pokazanej pozycji. Wyjmij
zacisk sprężynowy (105) z końcówki
amortyzatora gazowego.
Następnie ustaw końcówkę z cylindrem
amortyzatora gazowego (21) odpowiednio do
wspornika w środku podstawy (48). Wciśnij
koniec amortyzatora gazowego na kulistą część
wspornika. Uwaga: Może być konieczne lekkie
obrócenie ramy (nie pokazano) do przodu lub do
tyłu, aby ustawić końcówkę amortyzatora
gazowego odpowiednio do kuli.
Patrz rysunek 12a. Włóż zacisk sprężynowy (105)
do dwóch zaznaczonych, niewielkich otworów w
amortyzatorze gazowym (21). Następnie obracaj
zacisk sprężynowy, dopóki nie zatrzaśnie się na
amortyzatorze gazowym.
Przy pomocy drugiej osoby obniż ramę (nie
pokazano) do poziomu podłogi.
13. Opuść kolumny (31, 36) tak, jak pokazano.
Patrz: rysunek we wkładce. Odepchnij kolumny
(31, 36) na boki, tak aby rama bieżni (74)
znalaząa się w środku między kolumnami.
Mocno dokręć śruby kolumn (40) oraz śruby
ramy (32) po obu stronach bieżni. Nie dokręcaj
śrub ramy zbyt mocno.
12
48
105
12a
48
105
Otwory
13
Widok z boku
36
11
21
Wspornik
21
Wspornik
32
31, 36
Widok z góry
74
40
31
