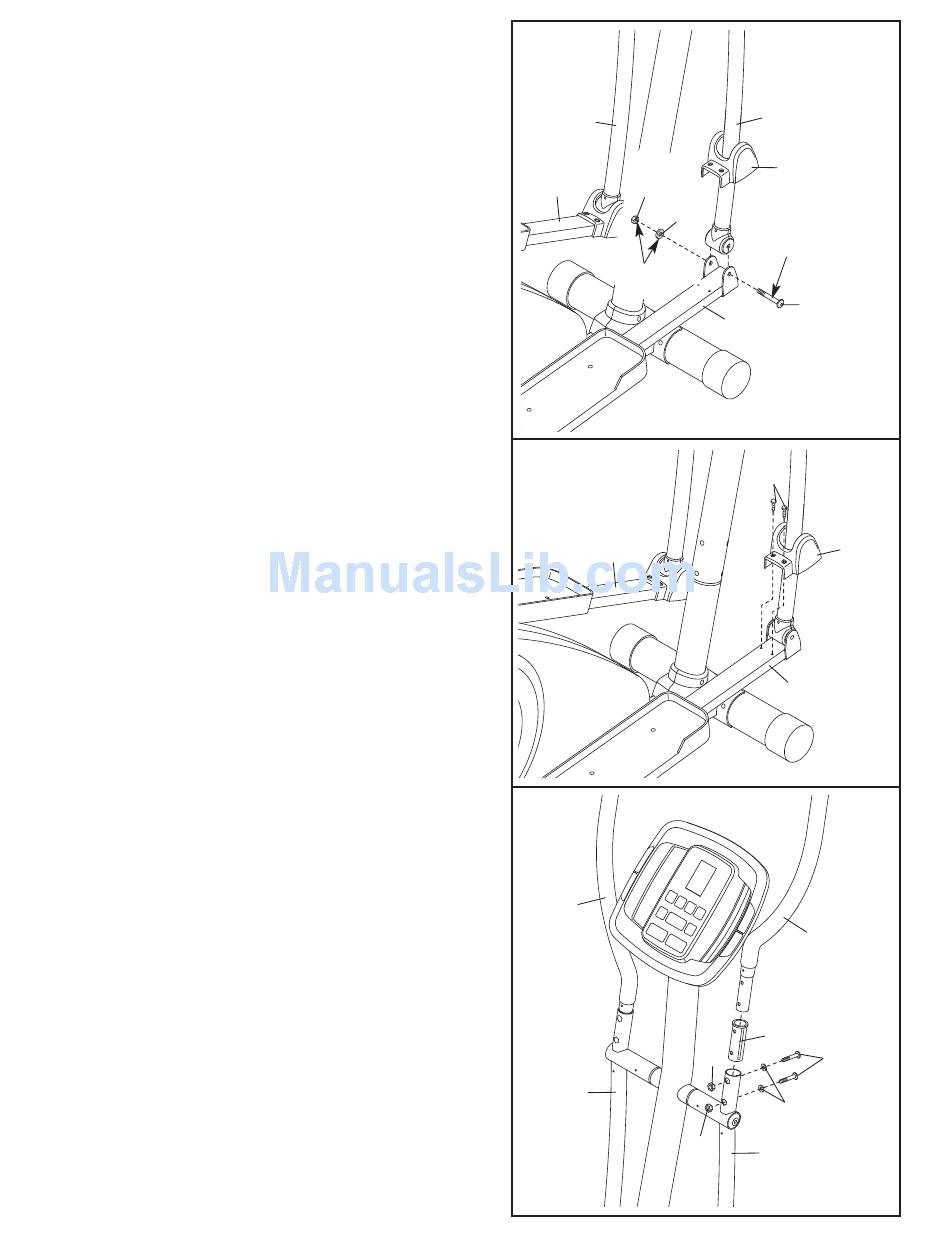

7. Inserire il Copri Tubo Pedale (78) sulla Gamba
Manubrio Destro (71).
Applicare uno strato sottile di grasso in dotazione
sulle parti indicate a destra. In seguito fissare il
Tubo Pedale Destro (64) alla Gamba Manubrio
Destro (71) con una Vite a Perno a Testa Bombata
da M6 x 2 1/2" (40), una Rondella da M6 (55) e un
Dado Autobloccante da M6 (56).
Ripetere questa operazione per fissare il Tubo
Pedale Sinistro (4) alla Gamba Manubrio Sinistro
(5).
8. Fissare il Copri Tubo Pedale (78) al Tubo Pedale
Destro (64) con due Viti da M4 x 1/2" (49).
Ripetere questa operazione per il Tubo Pedale
Sinistro (4).
9. Inserire un Manicotto di Plastica (16) e un Manubrio
(6) nella parte superiore della Gamba Manubrio
Destra (71). Allineare i fori nel Manicotto di Plastica
e nel Manubrio con i fori presenti sul Manubrio
Destro. In seguito fissare il Manubrio con due
Bulloni a Testa Bombata (46), due Rondelle
Cilindriche da M6 (39) e due Dadi Autobloccanti da
M6 (56).
Ripetere l'operazione per fissare l'altro
Manubrio (6) alla Gamba Manubrio Sinistro (5).
7
5
4
56
Lubrificare
8
4
9
6
5
7
71
78
55
Lubrificare
40
64
49
78
64
6
16
46
56
39
56
71
