MONTAGGIO
Il montaggio richiede due persone. Mettere tutte le parti del crosstrainer ellittico in una zona libera e rimuo-
vere il materiale d'imballaggio. Non gettare il materiale d'imballaggio fino a quando il montaggio non sarà com-
pletato.
Il montaggio richiede un cacciavite a stella , una chiave regolabile , e un maglio di
gomma .

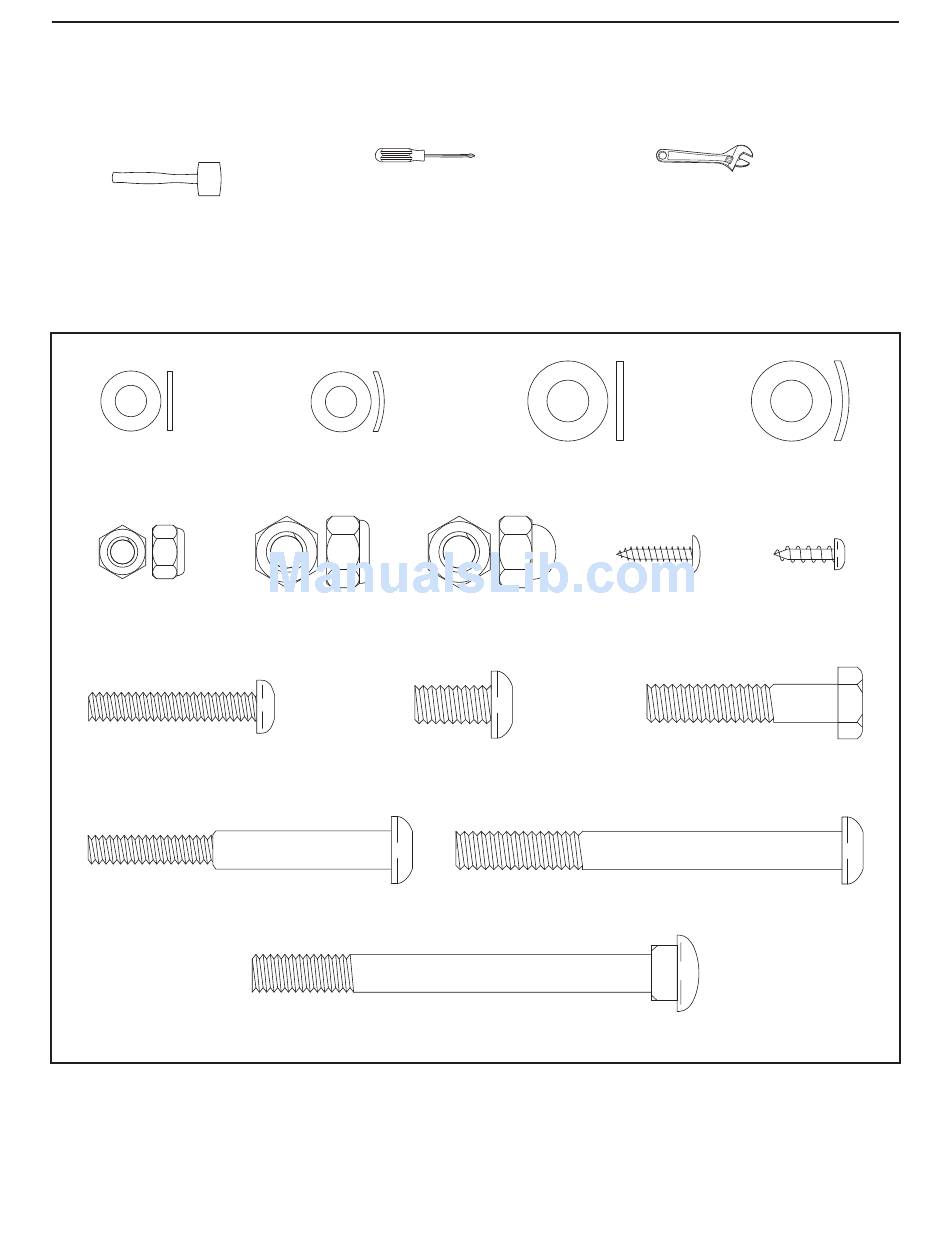

Utilizzare i disegni delle parti sottostanti per identificare i pezzi piccoli utilizzati nel montaggio. Il numero tra par-
entesi sotto ciascun disegno fa riferimento al numero del pezzo, elencati nella LISTA DELLE PARTI a pagina 18.
Il secondo numero fa riferimento alla quantità necessaria per il montaggio. Nota: Alcuni pezzi piccoli potreb-
bero essere stati pre-montati. Se un pezzo non fosse nel sacchetto dei pezzi, controllare che non sia
stato pre-montato.
Rondella Cilindrica
Rondella da Rondella da Rondella Cilindrica
da M6 (39)–4
M6 (55)–2 M8 (52)–4 da M8 (54)–8
Vite della
Controdado in Controdado in Nylon Vite da M4 x 1/2"
Dado Cieco
Consolle (68)–4
Nylon da M6 da M8 (57)–4 (49)–16
da M8 (24)–2
(56)–6
Bullone a Testa
Vite a Testa Bombata da
Bullone Esagonale da
Bombata da M6 x 1 3/8"
M8 x 5/8" (45)–6
M8 x 1 9/16" (41)–4
(46)–4
Vite a Perno a Testa Bombata
Vite a Testa Bombata da M8 x 3 3/8" (42)–2
da M6 x 2 1/2" (40)–2
Bullone Trasporto da M8 x 3 1/2" (51)–2
