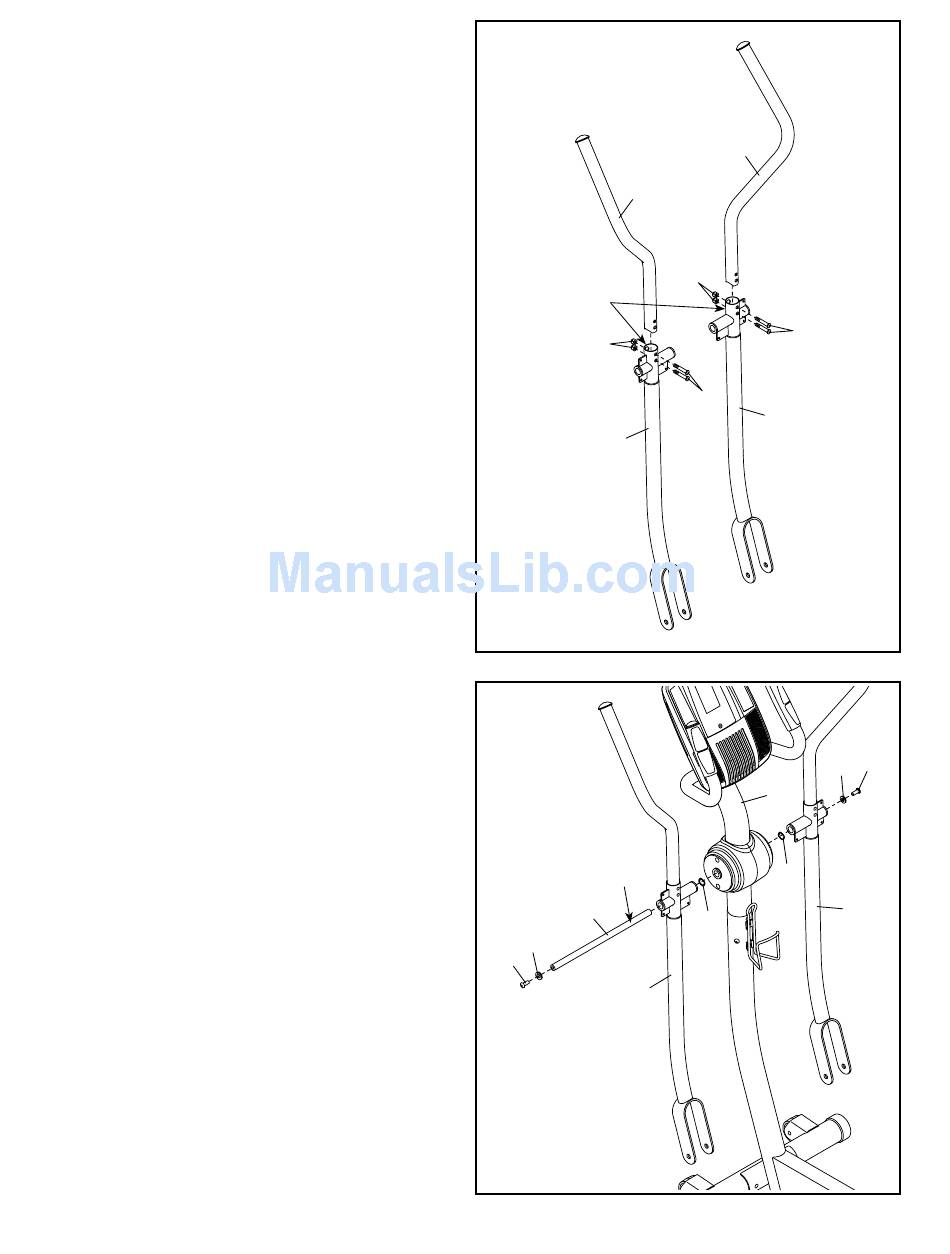

12. Finden Sie den Linken Oberkörperarm (8) und
das Linke Oberkörperbein (11), welche beide
mit einem „„links“"-Aufkleber markiert (L oder
Left bedeutet links; R oder Right bedeutet
rechts) sind, und richten Sie beide so aus, wie
angedeutet.
Stecken Sie den Linken Oberkörperarm (8) mit
dem linken Oberkörperbein (11) zusammen.
Befestigen Sie das Linke Oberkörperbein (8)
mit zwei M8 x 41mm Bolzen (78) und zwei M8
Kontermuttern (79). Achten Sie darauf, dass
die Kontermuttern in den sechseckigen
Löchern des Linken Oberkörperbeins (11)
stecken.
Befestigen Sie den Rechten Oberkörperarm
(9) auf die gleiche Weise am Rechten
Oberkörperbein (12).
13. Stecken Sie Ihren Finger in eine kleine
Plastiktüte, um den Finger rein zu halten.
Schmieren Sie dann mit dem Finger eine
großzügige Menge Schmierfett auf die
Drehachse (74) und auf zwei Wellenscheiben
(111).
Stecken Sie die Drehachse (74) durch den
Pfosten (3) und zentrieren Sie diese.
Schieben Sie je eine Wellenscheibe (111) auf
beide Enden der Drehachse (74).
Richten Sie den linken Oberkörperarm (11) aus
wie angezeigt und schieben Sie ihn auf das linke
Ende der Drehachse (74). Schieben Sie den
rechten Oberkörperarm (12) auf das rechte Ende
der Drehachse.
Gleichzeitig drehen Sie eine M8 x 23mm
Schraube (84) mit einer M8 Unterlegscheibe (88)
auf beiden Enden der Drehachse (74) fest.
12
8
Sechseckige
Löcher
79
11
13
Schmiermittel
74
88
84
11
12
9
79
78
78
12
88 84
3
111
12
111
