Pro-Form 365p Treadmill Manual Do Utilizador page 8

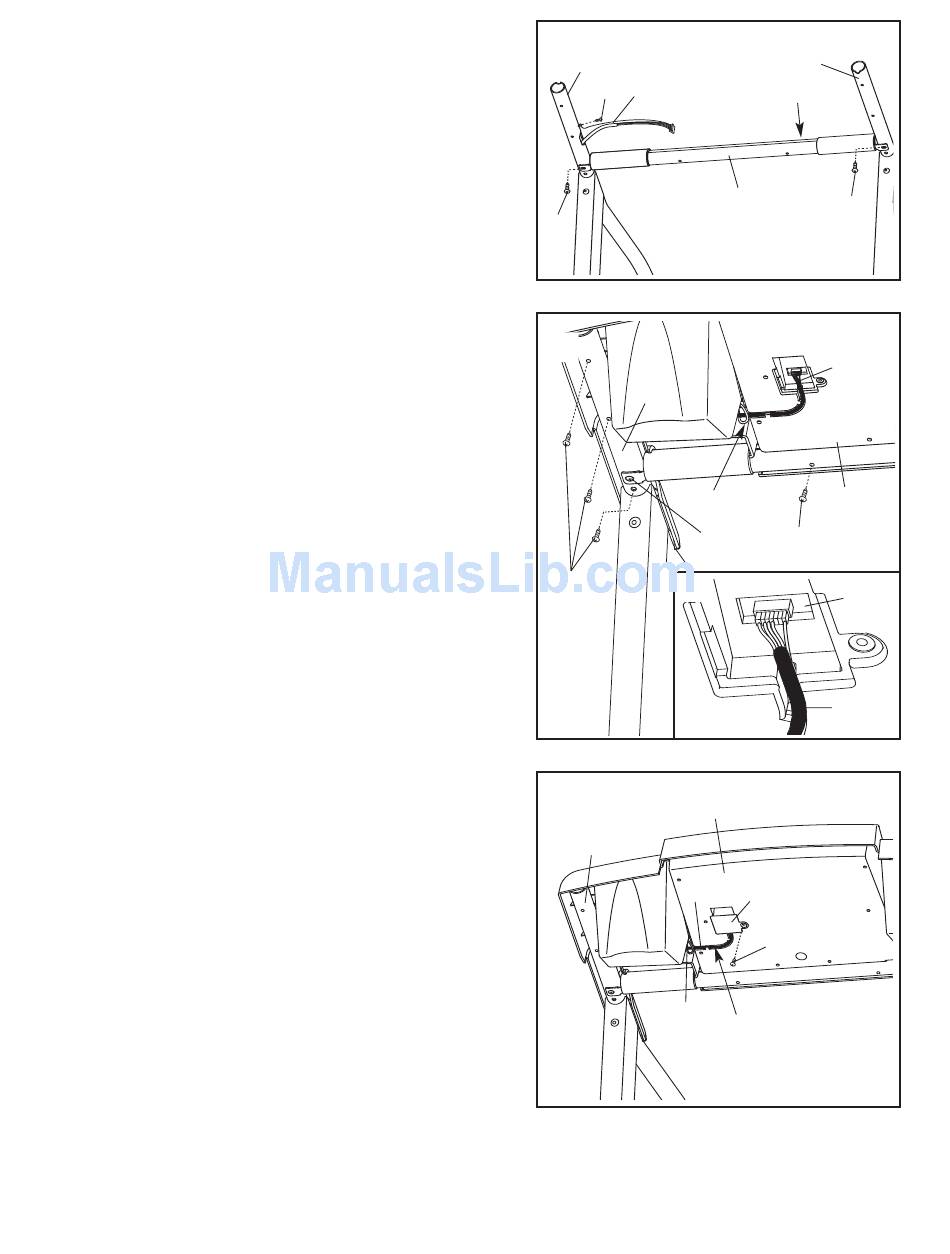

6. Fixe a extremidade do fio de terra ao orifício pequeno no
lado do Apoio para as Mãos (40) da direita com um
Parafuso de Terra Prateado (66).
Abra o saco de peças C. Fixe a Barra de Apoio (39) ao
Apoio para as Mãos (40) da direita e o Apoio para as
Mãos da esquerda com os dois Parafusos da Barra de
Apoio (37). Não aperte ainda os Parafusos da Barra
de Apoio. Certifique-se de que o orifício rectangular da
Barra de Apoio está do lado indicado
7. Coloque a Base da Consola (67) no Apoio para as Mãos
(40) da direita e no Apoio para as Mãos da esquerda
(não mostrado).
Insira a Cablagem (65) através do atilho de plástico indi-
cado na Base da Consola (67). A seguir, toque no Apoio
para as Mãos (40) da direita para descarregar qualquer
electricidade estática existente. Consulte o desenho 7a.
Procure o conector na extremidade da cablagem. Insira o
conector na tomada vermelha por Baixo da Consola (69).
O conector deve deslizar facilmente na tomada e en-
caixar no devido lugar. Se o conector não deslizar e en-
caixar no devido lugar facilmente, rode-o e, em seguida, in-
sira-o. SE O CONECTOR NÃO FOR INSERIDO ADE-
QUADAMENTE, A CONSOLA PODE SER DANIFICADA
QUANDO LIGAR A CORRENTE DE ALIMENTAÇÃO.
Identifique os Parafusos de 3/4" (38); tenha cuidado para
não confundir os Parafusos de 3/4" com o Parafuso de
1/2" (5). Fixe a Base da Consola (67) ao Apoio para as
Mãos (40) da direita e ao Apoio para as Mãos da esquerda
(não mostrado) com oito Parafusos de 3/4" (só são mostra-
dos quatro Parafusos). Instale os oito Parafusos antes
de os apertar. Não aperte demasiado os Parafusos.
Aperte os Parafusos da Barra de Apoio (37).
8. Prima a Cablagem (65) no rebaixo existente na parte de
trás da Base da Consola (67). Nota: Pode existir um ci-
lindro na Cablagem que impeça a sua introdução no re-
baixo. Prima a maior quantidade de fio possível para
dentro do rebaixo.
Introduza a Cablagem (65) excedente no orifício grande
na parte lateral do Apoio para as Mãos (40) da direita.
Ate, de forma segura, o atilho de plástico para impe-
dir que a Cablagem deslize. Em seguida, corte as ex-
tremidades dos atilhos de plástico.
Fixe a Porta de Acesso (84) à Base da Consola (67) com o
Parafuso de 1/2" (5).
Aperte, mas sem apertar em excesso, os parafusos
utilizados no passo 5. Com o auxílio de outra pes-
soa, baixe as barras verticais e aperte firmemente os
parafusos utilizados no passo 2.
9. Certifique-se de que o todas as peças estão devidamente apertadas antes de utilizar o tapete rolante.
Nota: Poderá ter sido incluído equipamento extra. Mantenha as chaves sextavadas incluídas num lugar se-
guro. A chave sextavada grande é utilizada para ajustar a cinta de caminhar (consulte a página 17). Para pro-
teger o chão ou a carpete, coloque um tapete debaixo do tapete rolante.
6
40
Fio de terra
66
37
7
40
38
8
40
8
40
Orifício
39
37
65
67
Atilho
37 38
7a
65
67
65 84
5
Atilho
Pista
69
