TABELLA IDENTIFICAZIONE PEZZI

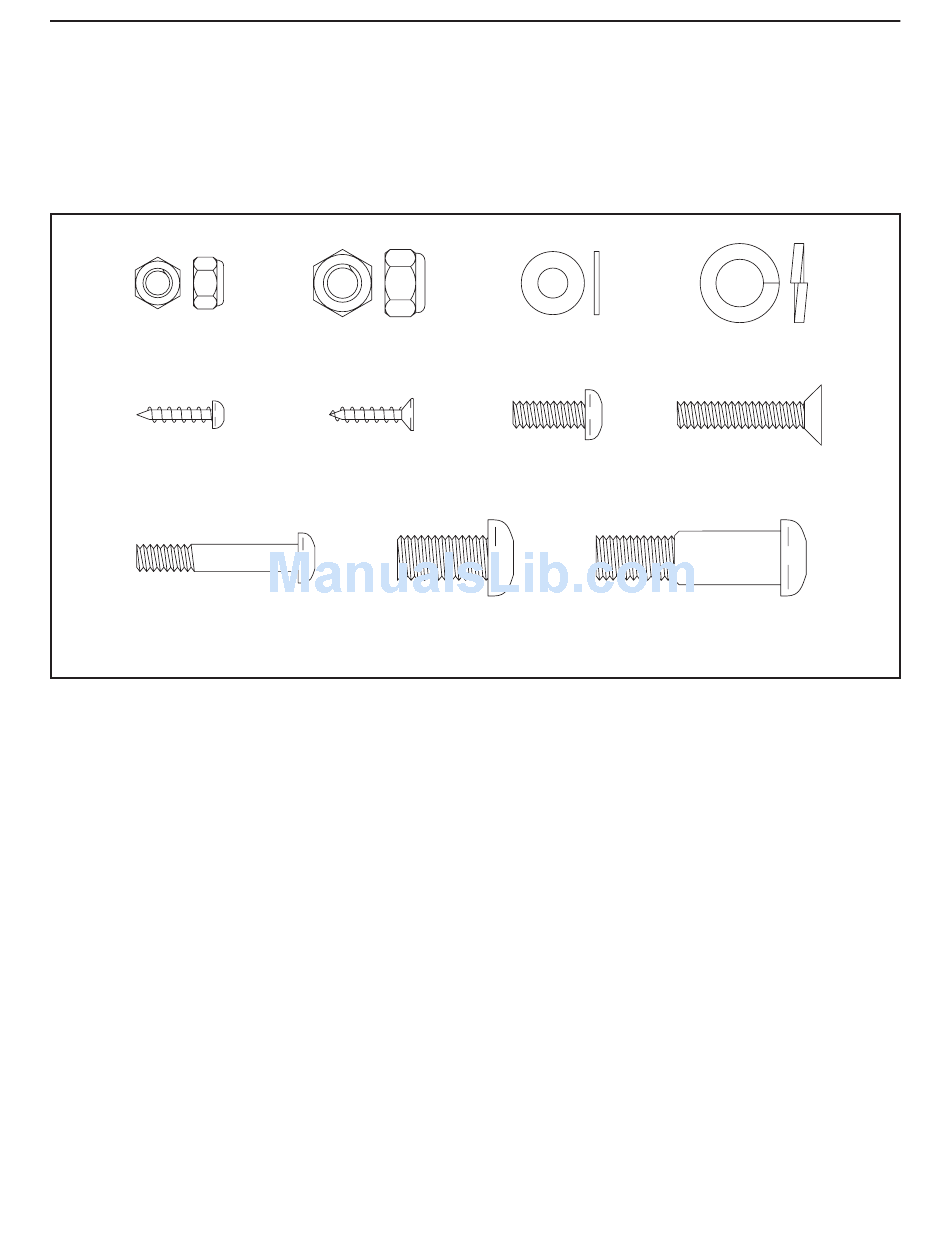

Fare riferimento ai disegni sottostanti per identificare i pezzi utilizzati durante il montaggio. Il numero tra paren-
tesi indicato in ogni disegno rappresenta il numero pezzo, evinto dall'ELENCO PEZZI al termine del presente
manuale. Il numero dopo le parentesi è la quantità necessaria per il montaggio. Nota: qualora un pezzo non sia
rintracciabile nel kit hardware, verificare se sia stato preassemblato. Nella confezione possono essere
inclusi pezzi di scorta.
Dado Autobloccante Dado Autobloccante Rondella M6
Rondella Grower
M8 (82)–8 (35)–2
M6 (77)–14
M10 (78)–6
Vite a Testa Vite a Testa Piana Vite M6 x 16mm Bullone a Testa Piana
(80)–2 M6 x 28mm (31)–10
Tonda M4 x 16mm M4 x 16mm (73)–4
(84)–16
Bullone a Testa Bombata Vite M10 x 20mm Vite a Perno M10 x 41mm
M6 x 36mm (76)–4 (79)–6 (63)–2
