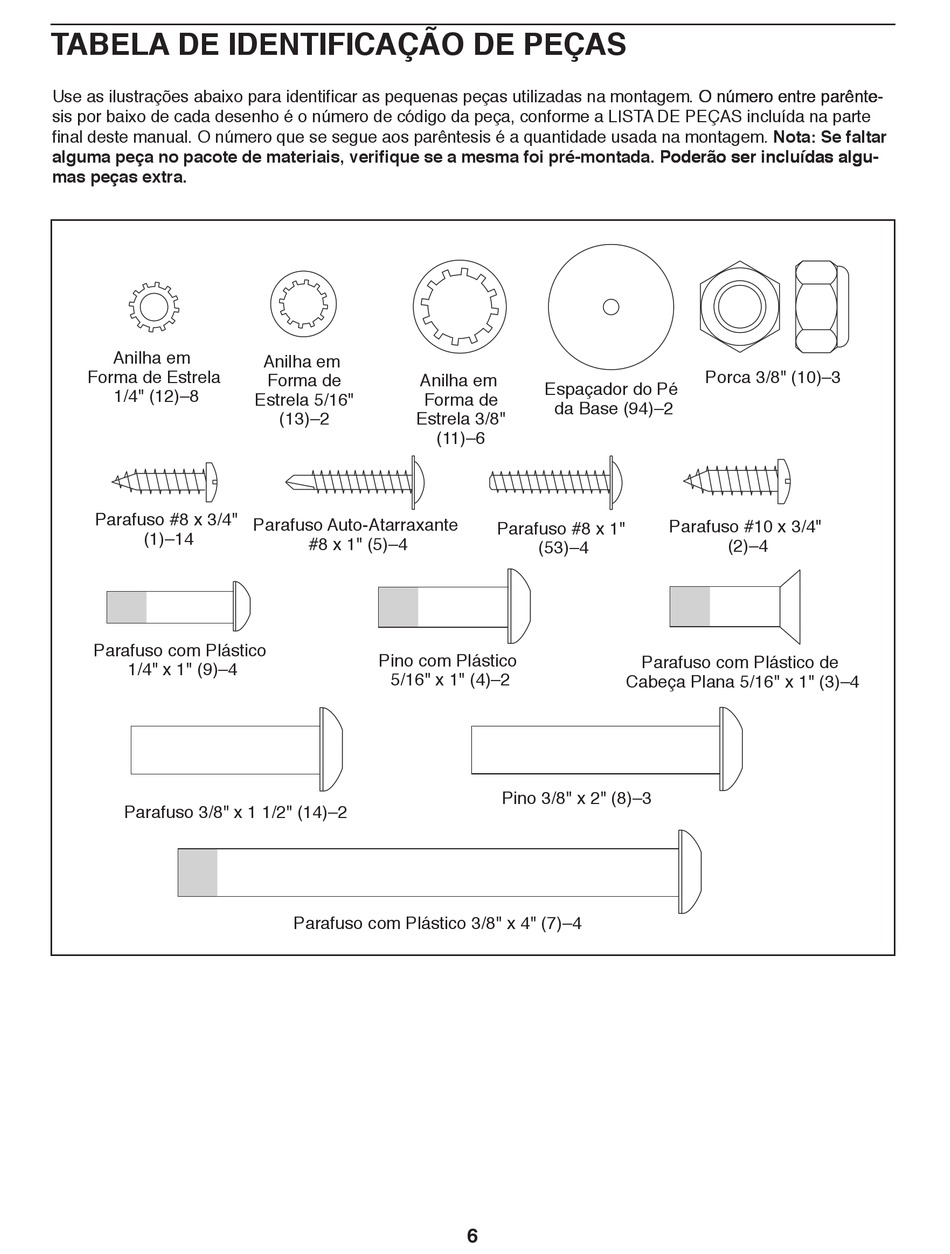

TABELA DE IDENTIFICAÇÃO DE PEÇAS
Use as ilustrações abaixo para identificar as pequenas peças utilizadas na montagem. � n�mero entre par�nte�
sis por baixo de cada desenho é o número de código da peça, conforme a LISTA DE PEÇAS incluída na parte
final deste manual. O número que se segue aos parêntesis é a quantidade usada na montagem. Nota: Se faltar
alguma peça no pacote de materiais, verifique se a mesma foi pré-montada. �oderão ser inclu�das algu-
mas peças extra.
Anilha em
Forma de Estrela
1/4" (12)–8
Parafuso #8 x 3/4"
(1)–14
Parafuso com Plástico
1/4" x 1" (9)–4
Parafuso 3/8" x 1 1/2" (14)–2
Anilha em
Forma de Anilha em
Estrela 5/16" Forma de
(13)–2 Estrela 3/8"
Parafuso Auto-Atarraxante
#8 x 1" (5)–4
Pino com Plástico
5/16" x 1" (4)–2
Parafuso com Plástico 3/8" x 4" (7)–4
Espaçador do Pé
da Base (94)–2
(11)–6
Parafuso #8 x 1"
(53)–4
Pino 3/8" x 2" (8)–3
6
O número entre parênte- O número entre parênte-
Poderão ser incluídas algu� Poderão ser incluídas algu�
Porca 3/8" (10)–3
Parafuso #10 x 3/4"
(2)–4
Parafuso com Plástico de
Cabeça Plana 5/16" x 1" (3)–4
