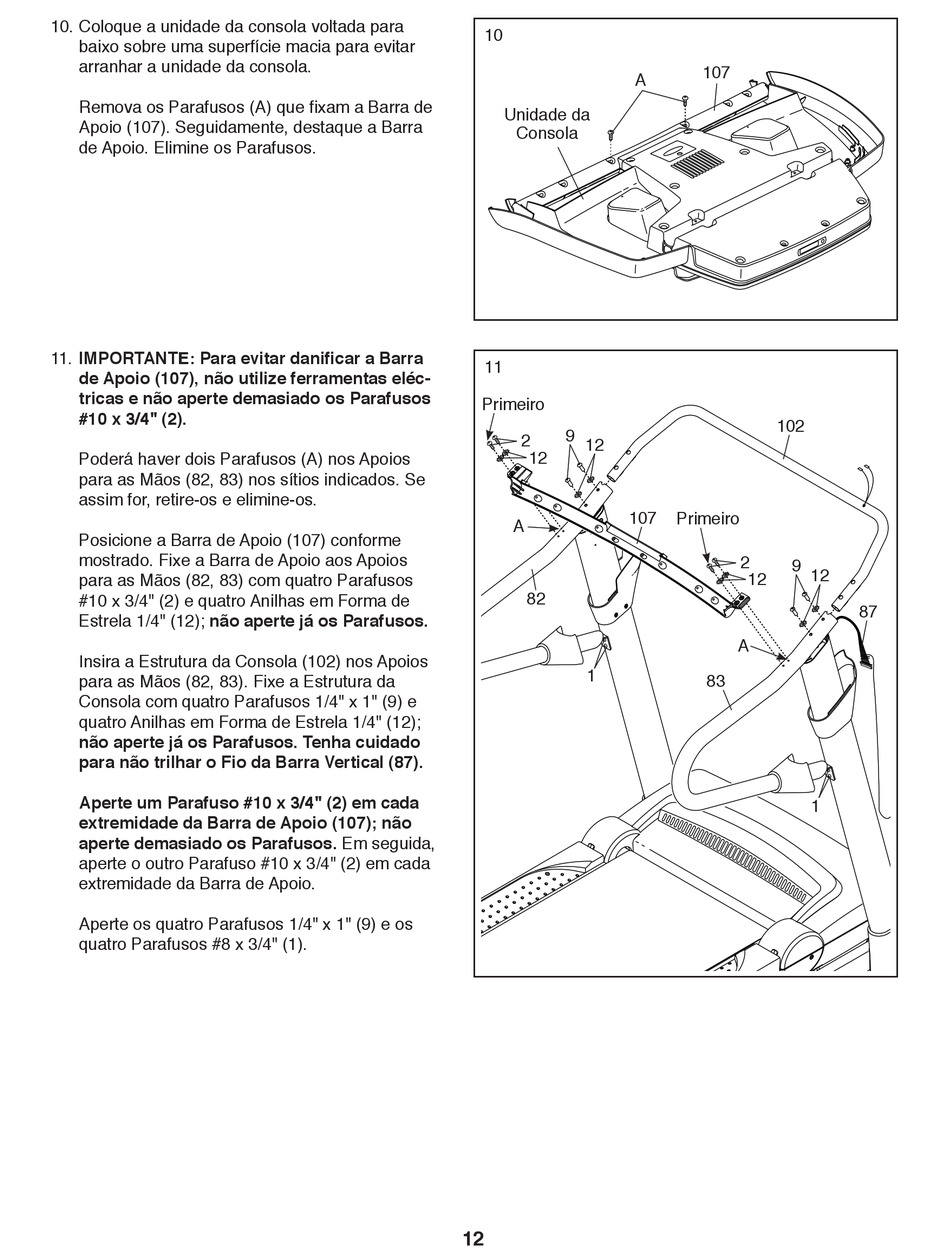

10. Coloque a unidade da consola voltada para
baixo sobre uma superfície macia para evitar
arranhar a unidade da consola.
Remova os Parafusos (�) que fixam a Barra de
Apoio (107). Seguidamente, destaque a Barra
de Apoio. Elimine os Parafusos.
11. IMPORTANTE: �ara evitar danificar a Barra
de Apoio (107), não utilize ferramentas eléc�
tricas e não aperte demasiado os Parafusos
#10 x 3/4" (2).
Poderá haver dois Parafusos (A) nos Apoios
para as Mãos (82, 83) nos sítios indicados. Se
assim for, retire-os e elimine-os.
Posicione a Barra de Apoio (107) conforme
mostrado. Fixe a Barra de Apoio aos Apoios
para as Mãos (82, 83) com quatro Parafusos
#10 x 3/4" (2) e quatro Anilhas em Forma de
Estrela 1/4" (12); não aperte já os Parafusos.
Insira a Estrutura da Consola (102) nos Apoios
para as Mãos (82, 83). Fixe a Estrutura da
Consola com quatro Parafusos 1/4" x 1" (9) e
quatro �nilhas em Forma de Estrela 1/4" (12);
não aperte já os Parafusos. Tenha cuidado
para não trilhar o Fio da Barra Vertical (87).
Aperte um Parafuso #10 x 3/4" (2) em cada
extremidade da Barra de Apoio (107); não
aperte demasiado os Parafusos. Em seguida,
aperte o outro Parafuso #10 x 3/4" (2) em cada
extremidade da Barra de Apoio.
Aperte os quatro Parafusos 1/4" x 1" (9) e os
quatro Parafusos #8 x 3/4" (1).
10
A
Unidade da
Consola
11
Primeiro
9
2
12
12
107
A
82
1
12
107
102
Primeiro
2
9
12
12
A
83
1
87
