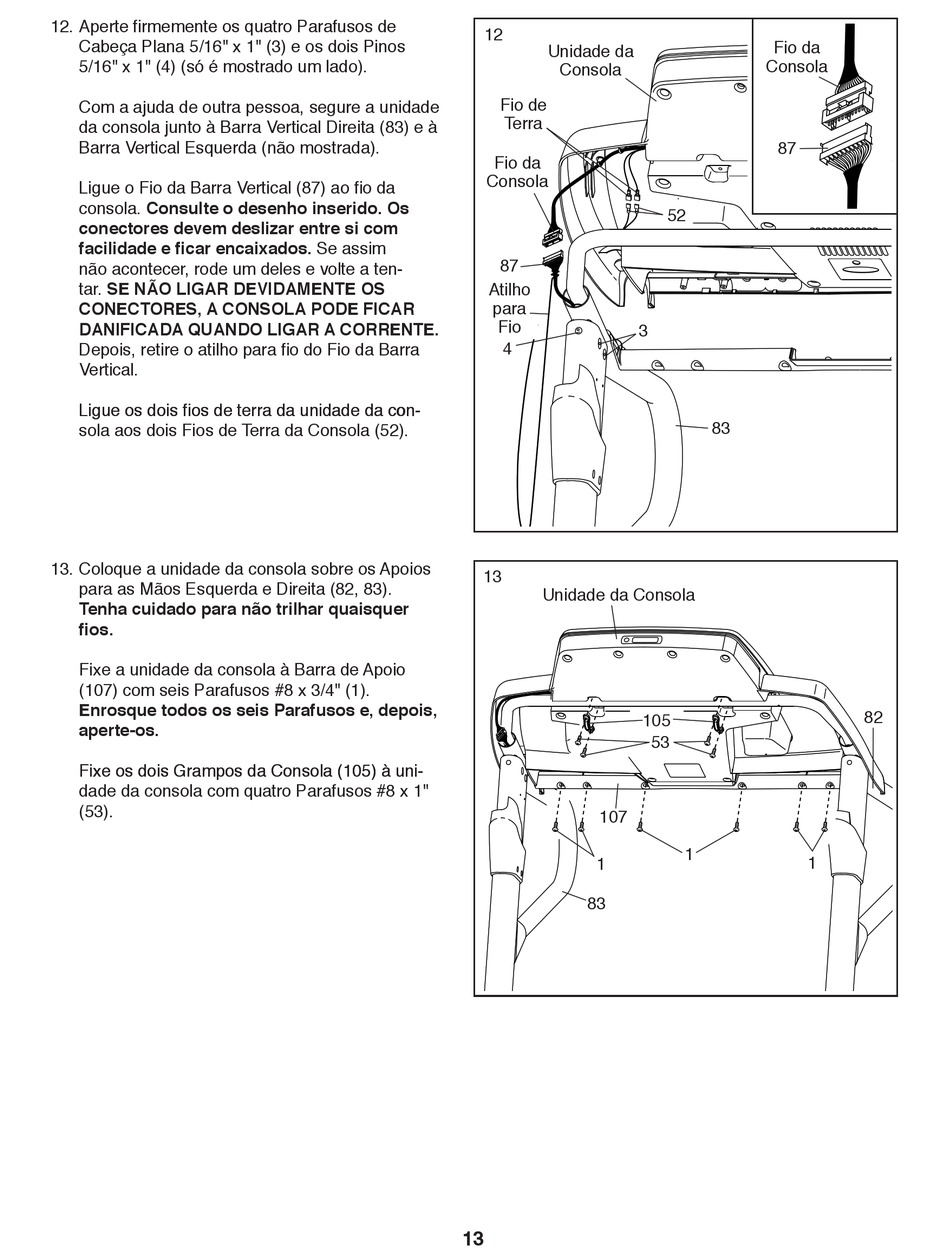

12. �perte firmemente os quatro Parafusos de
Cabeça Plana 5/16" x 1" (3) e os dois Pinos
5/16" x 1" (4) (só é mostrado um lado).
Com a ajuda de outra pessoa, segure a unidade
da consola junto à Barra Vertical Direita (83) e à
Barra Vertical Esquerda (não mostrada).
Ligue o Fio da Barra Vertical (87) ao fio da
consola. Consulte o desenho inserido. Os
conectores devem deslizar entre si com
facilidade e ficar encaixados. Se assim
não acontecer, rode um deles e volte a ten-
tar. SE NÃO LIGAR DEVIDAMENTE OS
CONECTORES, A CONSOLA PODE FICAR
DANIFICADA QUANDO LIGAR A CORRENTE.
Depois, retire o atilho para fio do Fio da Barra
Vertical.
Ligue os dois fios de terra da unidade da con- Ligue os dois fi os de terra da unidade da con�
sola aos dois Fios de Terra da Consola (52).
13. Coloque a unidade da consola sobre os Apoios
para as Mãos Esquerda e Direita (82, 83).
Tenha cuidado para não trilhar quaisquer
fios.
Fixe a unidade da consola à Barra de Apoio
(107) com seis Parafusos #8 x 3/4" (1).
Enrosque todos os seis Parafusos e, depois,
aperte�os.
Fixe os dois Grampos da Consola (105) à uni- Fixe os dois Grampos da Consola (105) à uni-
dade da consola com quatro Parafusos #8 x 1"
(53).
12
Unidade da
Consola
Fio de
Terra
Fio da
Consola
87
Atilho
para
Fio
3
4
13
Unidade da Consola
107
1
83
13
Fio da
Consola
87
52
83
105
53
1
1
82
