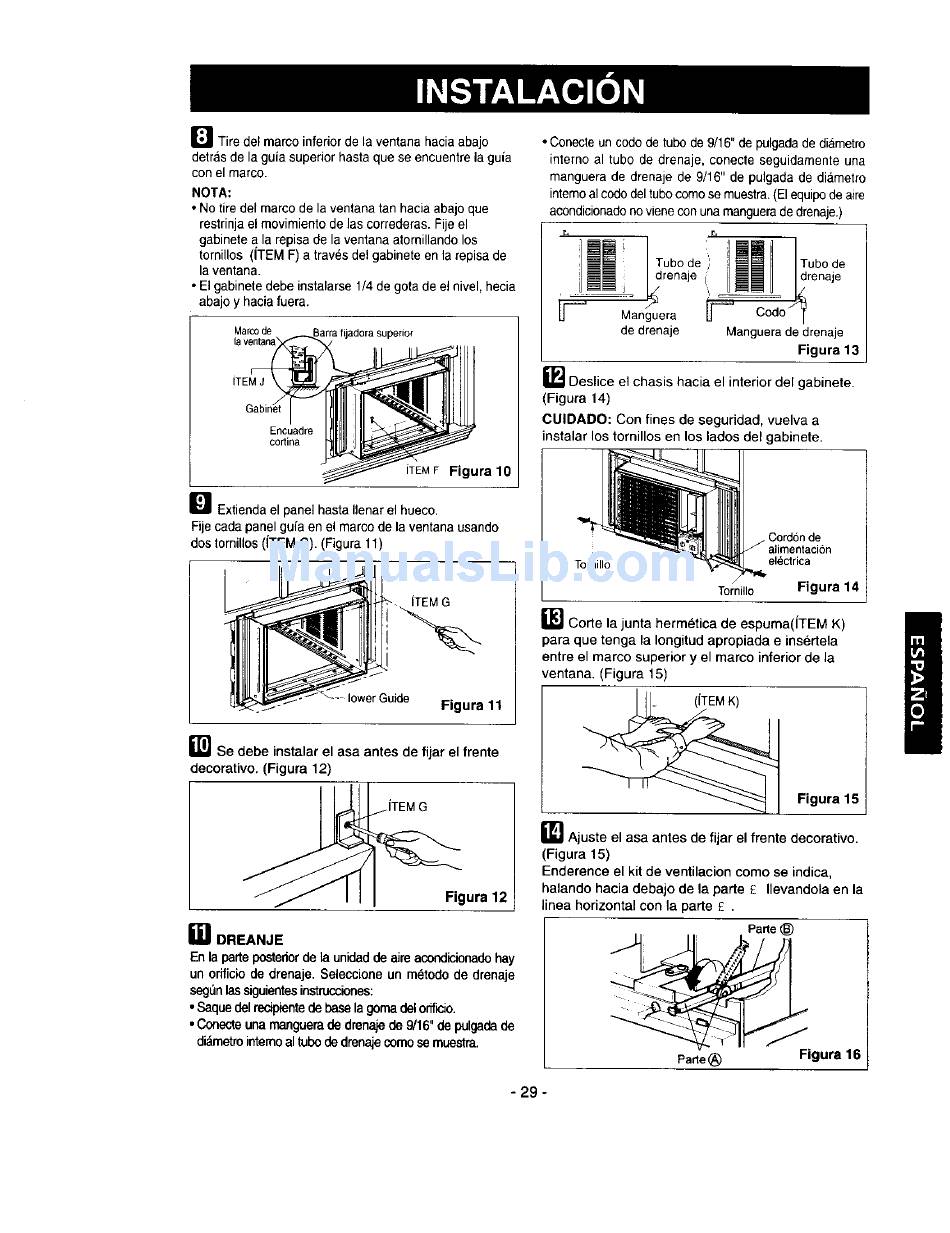

ILr_ Tire del marco inferior de la ventana hacia abajo
detras de la guia superior hasta que se encuentre la guia
con el marco.
NOTA:
• No tire del marco de la ventana tan hacia abajo que
restrinja el movimiento de las correderas. Fije el
gabinete a la repisa de la ventana atornillando los
tornillos (ITEM F) a trav6s del gabinete en la repisa de
la ventana.
• El gabinete debe instalarse 1/4 de gota de el nivel, hecia
abajo y hacia fuera.
MarCO de
Encuadre
codina
iTEMF Figura
10
I_]1 Extienda el panel hasta Uenar el hueco,
Fije cada panel gufa en el marco de la ventana usando
dos torniUes ({TEM G). (Figura 11)
iTEM G
' Guide
Figara 11
i'[i] Se debe instalar el asa antes de fijar el frente
decorative. (Figura 12)
.iTEM G
Figura 12
i_
DREANJE
En _ part_posterior d e {a unidadde aim acondicionadohay
un orificiode drenaje. Selecoione un mdtodo de drenaje
segL_n lassiguientes instrucoiones:
• Saque del recipientede base la goma del orificJo.
• Conecte una manguerade drenajede 9/16" de p_._gade d e
diametmintemo al tube de drenaje oomose muestra.
• Conecte un code de tube de 9/16" de pulgada de diametro
interne al tube de drenaje, conecte seguidamente una
manguera de drenaje de 9/16" de pulgada de diametro
ir_temo al code dettube come se muestra.(Etequipo de aire
acondicionadeno vieee con unamanguera de drenaje.)
t=
r4
drenaje i
I _renaje
Tube de i,
,ubo de
[_
Manguera
_'_
Code
_
de drenaje
Manguera de drenaje
Figura 13
i_l
Deslice el chasis hacia el interior del gabinete.
(Figura 14)
CUIDABO:
Con fines de seguridad, vuelva a
instalar los tornillos en los lades del gabinete.
Cordon de
Tornillo
electrica
Tornillo
Figura
14
i_
Corte la junta hermetica de espuma(iTEM K)
para que tenga, la Ioegitud aprepiada e insdrtela
entre el marco superior y el marco inferior de la
ventana. (Figura 15)
Figura 15
IL_ Ajuste el asa antes de fijar el frente decorative.
(Figura 15)
Enderence el kit de ventilacion come se indica,
halando hacia debajo de la parte £ Ilevandola en la
linea horizontal con la parte £ .
Parte_)
parle _)
Figura 16
- 29 -
