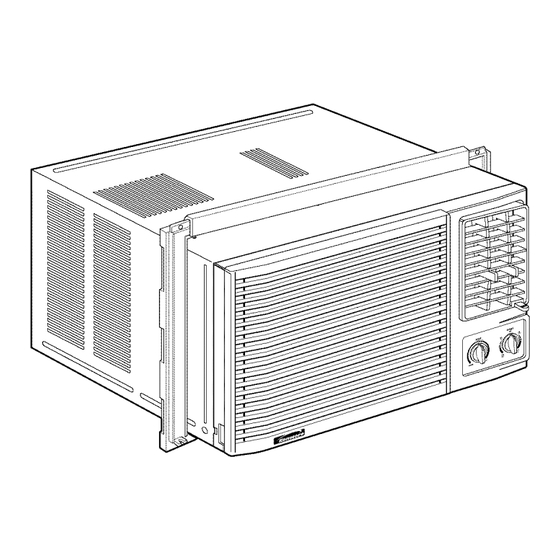

KENMORE 580.72124 Owner's Manual

Heat / cool air conditioner.
Hide thumbs

Advertisement

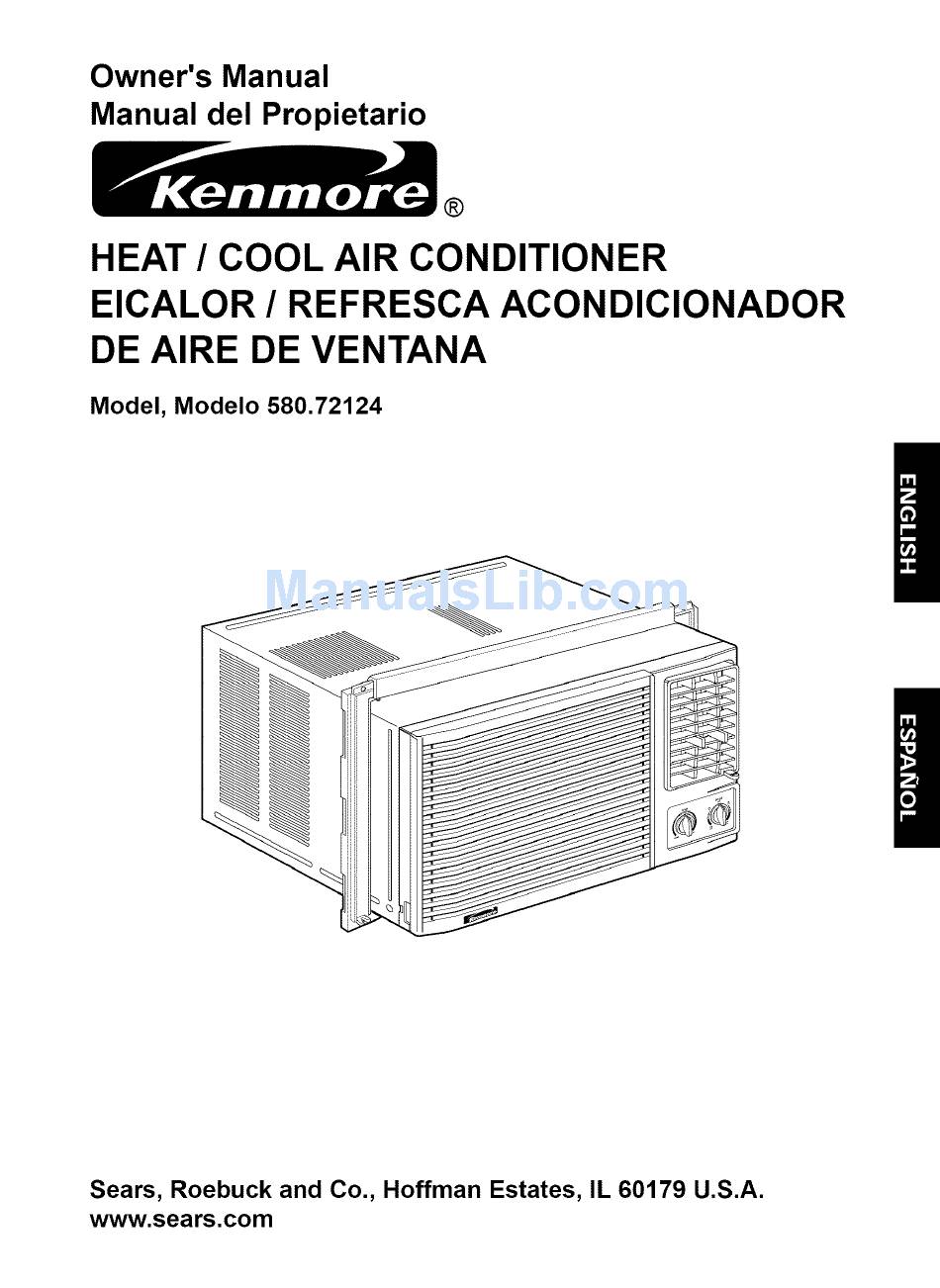

Owner's Manual
Manual del Propietario
®
HEAT / COOL AIR CONDITIONER
EICALOR / REFRESCA ACONDICIONADOR
DE AIRE DE VENTANA
Model, Modelo 580.72124
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
www.sears.com

Advertisement

Chapters

   Also See for KENMORE 580.72124

   Summary of Contents for KENMORE 580.72124

  • Page 1: Air Conditioner Features

    Owner's Manual Manual del Propietario ® HEAT / COOL AIR CONDITIONER EICALOR / REFRESCA ACONDICIONADOR DE AIRE DE VENTANA Model, Modelo 580.72124 Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com...
  • Page 2: Table Of Contents

    TABLE OF CONTENTS ......2 Features ..........Using the Air Conditioner ....... 10 WARRANTY ..........2 Air Conditioner Features ......1 1 SAFETY .............3 MAINTENANCE ........12 Important Safety Instructions ...... 3 Air Filter Cleaning ........12 ELECTRICAL REQUIREMENTS ..4 Air Conditioner Cleaning ......12 INSTALLATION ........5 How to Remove the Front Grille ....
  • Page 3: Safety

    IMPORTANT SAFETY INSTRUCTIONS The safety instructions below will tell you how to use your room air conditioner to avoid harm to yourself damage to your ROOM AIR CONDITIONER. YOUR SAFETY Do not store or use gasoline or other flammable _void fire hazard or electric shock.
  • Page 4 OBSERVE A LL LOCAL CODES AND ORDINANCES. DO NOT, UNDER ANY CIRCUMSTANCES, REMOVE THE POWER SUPPLY CORD GROUND PRONG. ELECTRICAL GROUND IS REQUIRED ON THIS APPLIANCE. A 250-volt 60 Hz, AC only, 20A fused and Electrical Shock Hazard properly grounded electrical supply is required. Plug into a grounded 3 prong outlet.
  • Page 5: Installation

    INSTALLATION HARDWARE INSTALLATION REQUIREMENTS Your air conditioner will install into standard double hung windows with actual clear opening widths 27 to 39 inches (686mm to 990mm) (FIG. Lower sash must open sufficiently to allow a clear vertical opening of 16 inches (4O6mm).
  • Page 6: How To Install

    INSTALLATION Insert the side curtain (ITEM A) into the upper guide and lower guide of the air conditioner. Fasten Pick a location which will allow you to blow the cold air the curtains to the unit with screws (ITEM into the area you want. Windows used for installation must be strong enough to support the weight of the air conditioner.
  • Page 7 Select the position that will place the sill supports Attach the L bracket (ITEM J) with screw near the outermost point on sill (FIG. 10). Attach the (ITEM G) (FIG. 14). sill supports to the cabinet track hole closest to the selected position using screw (ITEM E).
  • Page 8: Removal From Window

    wide and same thickness as first strip) in the 11/2" FRONT INSTALLATION center of the outer sill flush against the back of the inner sill. Screw the L bracket (not supplied) into this Install the front grille (packed separately) onto the cabinet strip.
  • Page 9: Operation

    HOW AND WHY Compressor Your room air conditioner provides the following The modern high efficiency functions to make hot weather living more compressor may have a high comfortable: pitched hum or pulsating noise that cycles on and off. • Cools and circulates room air.
  • Page 10: Features

    FEATURES USING THE AIR CONDITIONER To reduce the risk of fire, electric shock, or injury to persons, read the important SAFETY instructions section before operating this appliance. To begin operating the air conditioner after installation, follow these steps: 1. Plug in the air conditioner. (To prevent electrical hazards,...
  • Page 11 AIR CONDITIONER FEATURES HORIZONTAL AIR DIRECTION CONTROL The horizontal air direction is adjusted by moving The controls featured in this manual the vertical louvers right and left with your fingertips. representative of the many models available. Your (FIG. 27) model may look slightly different.
  • Page 12: Air Filter Cleaning

    AIR FILTER CLEANING HOW TO REMOVE THE FRONT GRILLE The Air Filter will become dirty as it removes dust from the inside air. It should be washed at least • Remove the TEMP knob and the MODE knob by every 2 weeks. If the Air Filter remains full of dust, pulling.
  • Page 13: Maintenance

    BEFORE CALLING FOR SERVICE Check the following list to be sure a service call is really necessary. A quick reference to this manual help you avoid an unneeded service call. THE AIR CONDITIONER WILL NOT OPERATE Check if... Then... Wall plug disconnected. Push plug fimlly into wal! outlet.
  • Page 14: Indice De Materias

    INDICE DE MATERIAS ......14 Caracteristicas ........Uso del equipo de aire acondicionado--22 GARANTiA ..........Caracteristicas del equipo de aire acondicionado ........SEGURIDAD ..........MANTENIMIENTO ........Importantes instrucciones de seguridad ..15 Limpieza del filtro del aire ...... 24 REQUERIMIENTOS ELI_CTRICOS ..
  • Page 15: Importantes Instrucciones De Seguridad

    IMPORTANTES INSTRUCCIONES DE SEGURIDAD Las siguientes instrucciones de seguridad le indicaran como usar su equipo de aire acondicionado habitacion para evitar daSos para usted mismo y para su EQUIPO DE AIRE ACONDICIONADO. V!_'._Jl_t_ll_I[_r:! POR SU SEGURIDAD No almacene ni use gasolina u otros vapores liquidos inflamables...
  • Page 16 RESPETE TODOS LOS CODIGOS Y REGLAMENTOS. BAJO NINGUNA CIRCUNSTANCIA CORTE, QUITE O EVITE EL USO DE LA CONEXION A TIERRA DE ESTA CLAVIJA. ESTE APARATO NECESITA SER CONECTADO A TIERRA. Se requiere una alimentacion electrica CA, adecuadamente conectada a tierra con un Peligro de choqueelectrico fusible de 20 A, de 60 Hz y de 250 V.
  • Page 17: Requerimientos Para Instalacion

    INSTALACION PIEZAS DE MONTAJE REQUERIMI.ENTOS PARA INSTALACION Su equipo de aire acondicionado se instalara en ventanas estandar de dobte panel con anchos de abertura libre de 686 mm a 990 mm (27 a 39 pulgadas). (Figura 1) Si su equipo de aire acondicionado es instalado por la pared, el tamano deI agujero en la pared tiene que medir 15 23/32"X 24 1/4"(sin la guia superior).
  • Page 18 INSTALACION Inserte los paneles de guia (iTEM A) en la guia Escoja un lugar que le permita Ilevar et aire frio al area que superior y las guias de marco del equipo de aire desea. Las ventanas que se usen para la instalacion deben acondicionado.
  • Page 19 Seleccione la posici6n en la que colocara ei soporte Corte Ia cinta de espuma para que tenga la Iongitud de antepecho cerca del punto mas extemo en el correcta e insertela entre el marco superior de la ventana antepecho (Figura 10). Fije el soporte de antepecho ai y el marco inferior de Ia ventana.
  • Page 20: C6mo Sacar El Equipo De Aire Acondicionado De La Ventana

    La parte superior del liston de madera debe ser INSTALACl6N FRONTAL aproximadamente 3/4" mas alto que el marco de la contraventana o el list6n de madera (fuera de la casa) Instale la rejilla frontal con el gabinete de la para que el vapor emanado de la unidad pueda drenar siguiente manera: adecuadamente...
  • Page 21: Sonidos Normales

    COMO Y POR QUI En ocasiones, el use de MED FAN para hacer drcuIar eI aire per la habitaci6n hace que et ambiente sea mas confortabte aun Su equipo de aire acondicionado de habitacion cuando eI equipo no este enfriando et aire. Mientras m&s tiempo brinda las siguientes funciones...
  • Page 22: Uso Del Equipo De Aire Acondicionado--22

    CARACTERiSTICAS USO DEL EQUIPO DE AIRE ACONDICIONADO _Para reducir el riesgo de incendio, descargas electrica o lesiones personales, lea las IMPORTANTES INSTRUCCIONES SEGURIDAD antes de operar este aparato. Para comenzar a utilizar el equipo de aire acondicionado, siga estos pasos: 1.
  • Page 23: Del Equipo De Aire Acondicionado

    CARACTERiSTICAS DELEQUIPO CONTROL DE LA DIRECCION HORIZONTAL DEL AIRE DE AIRE ACONDICIONADO La direcci6n horizontal del aire es ajustada rotando Los controles que se explican en este manual la palanca vertical hacia la derecha o hacia la representativos de muchos modelos disponibles izquierda.
  • Page 24: Limpieza Del Filtro Del Aire

    LIMPIEZA DEL FILTRO DEL AIRE COMO SACAR LA REJILLA FRONTAL Se debe revisar el filtro de aire al menos dos veces al mes para ver si es necesario limpiarIo. Las particulas • Saque la perilla del TEMP y la perilla de MODE atrapadas en el filtro se iran acumulando hasta bloquear tirando...
  • Page 25: De Fallas

    ANTES DE LLAMAR PARA SERVICIO Cheque la siguiente lista para asegurarse si en realidad es necesario Ilamar para servicio. Una referencia rapida a este manual puede evitar una Ilamada para servicio innecesaria. EL EQUIPO DE AIRE ACONDICIONADO NO FUNCIONA. El enchufeno estaconectadoen latomade corriente de pared. Conecte etenchufe firmemente en latomadeconiente depared.
  • Page 26 1 26 1...
  • Page 27: Acuerdos De Proteccion

    Acuerdos de Proteccion Especializada iEnhorabuena! Ha realizado una compra inteligente. Congratulations on making a smart purchase. Su nuevo aparato Kenmore® esta diseSado y fabricado Your new Kenmore ® product is designed para ofrecerle aSos de buen funcionamiento. manufactured for years of dependable operation.
  • Page 28: Para Pedir Serviclo

    Your Home For repair- in your home-of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter who made it, no matter who sold it! For the replacement parts, accessories owner's manuals that you need to do-it-yourself. For Sears professional installation of home appliances and items like garage door openers and water heaters.
