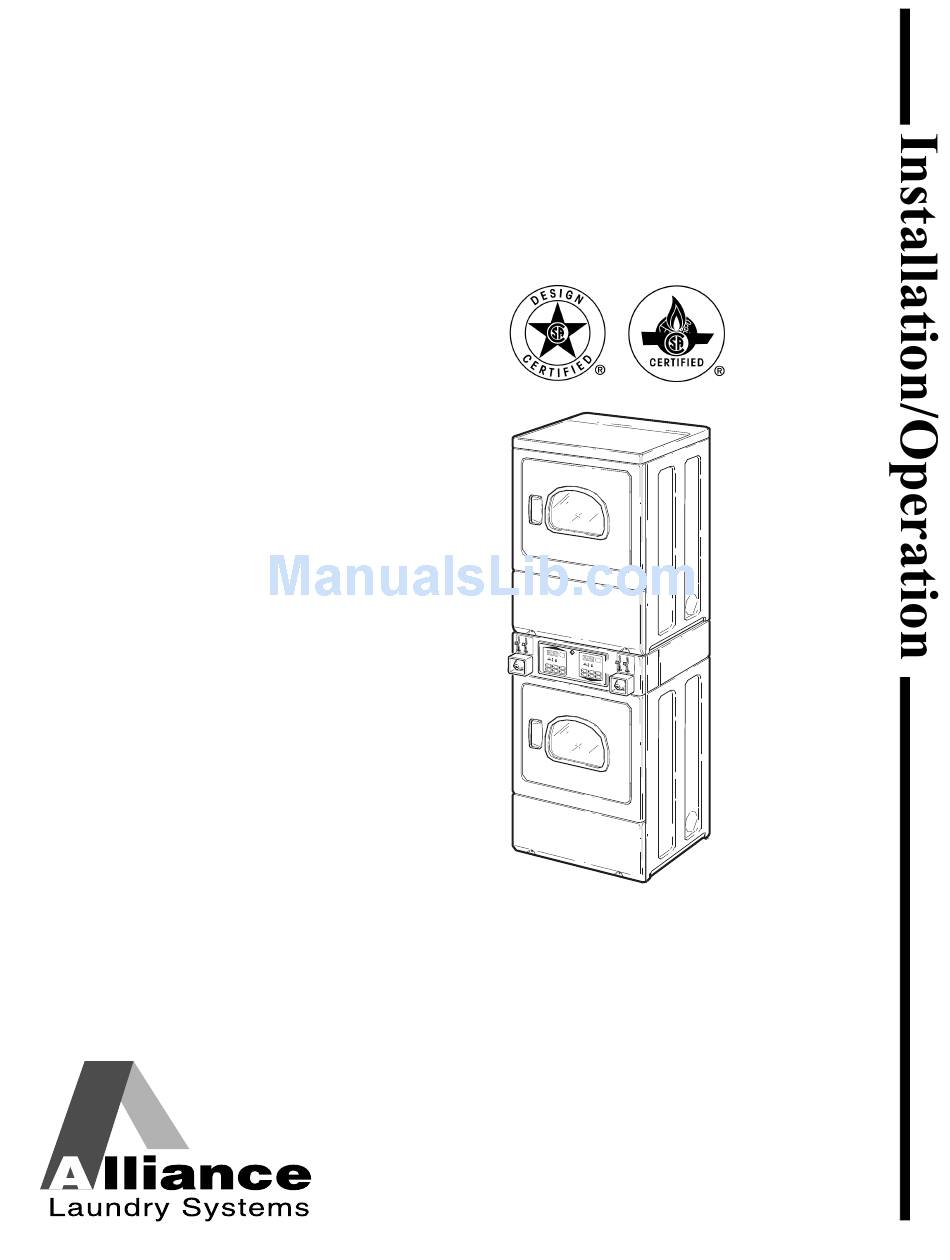

Stacked clothes dryers electric and gas models
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Stacked Clothes
Dryers
Electric and Gas Models
REMARQUE : Le guide
est rédigé en anglais et
en français. La version
francaise figure à la
suite de la version
anglaise.
DRY711C
Keep These Instructions for Future Reference.
(If this machine changes ownership, this manual must accompany machine.)
Part No. 513257R1
www.comlaundry.com
August 2011

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 513257R1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Alliance Laundry Systems 513257R1

Summary of Contents for Alliance Laundry Systems 513257R1

  • Page 1 La version francaise figure à la suite de la version anglaise. DRY711C Keep These Instructions for Future Reference. (If this machine changes ownership, this manual must accompany machine.) Part No. 513257R1 www.comlaundry.com August 2011...
  • Page 3 W729R1 FOR YOUR SAFETY Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance. W053 513257 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 4: Table Of Contents

    All rights reserved. No part of the contents of this book may be reproduced or transmitted in any form or by any means without the expressed written consent of the publisher. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 5: Safety Information

    12. ALWAYS clean the lint filter after every load. A layer of lint in the filter reduces drying efficiency and prolongs drying time. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...
  • Page 6 Do not do it yourself unless you know how! © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 7: Installation

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 8: Before You Start

    W299 D818I Wrench Screwdrivers Level Teflon Tape Duct Tape Figure 1 NOTE: An 20.32 cm (8 in.) coin drawer is required for coin operated models. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 9: Installing The Dryer

    30.5 cm (12 in.) Dryer Rear 10.2 cm (4 in.) Dryer Top (Front 4 in.) 1.3 cm (0.5 in.) Exhaust Duct from Combustible Construction 5.1 cm (2 in.) Figure 2 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 10: Step 2: Connect Dryer Unit Exhaust System

    NOT slide the dryer unit across the floor. DO NOT W048 slide the unit once the leveling legs have been extended, as the legs and the base could become damaged. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...
  • Page 11  Ductwork that runs through unheated areas must be insulated to help reduce condensation and lint build-up on pipe walls. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 12: Exhaust Direction

    NOTE: The maximum length of a 10.2 cm (4 in.) diameter flexible metal duct must not exceed 2.4 m (7.87 ft.), as required to meet UL2158, clause 7.3.2A. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...
  • Page 13 58786 Backdraft Damper (Available through Weather Hood or Sweep Elbow your local authorized parts source) (No cap or screen) Clean Out Cover (Must be provided). Inspect monthly. Figure 5 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...
  • Page 14 5 cm (2 in.) Minimum NOTE: Where the exhaust duct pierces a combustible wall or ceiling, an opening must be sized as shown or per local codes. Figure 7 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 15: Step 3: (Gas Dryer Only) Connect Gas Supply Pipe

    • Do not use an open flame to check for gas leaks. Use a non-corrosive leak detection fluid. • Any disassembly requiring the use of tools must be performed by a suitably qualified service person. W315 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 16: Step 4: Reverse Door, If Desired

    For proper operation at altitudes above 1070 m (3500 feet) the L.P. gas valve spud orifice size must be reduced to ensure complete combustion. Refer to Table 3. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...
  • Page 17 Figure 13 D606I 6. Insert liner under flange on bottom of door, then D606I push top of door liner into place. Figure 17 DRY1918N DRY1918N Figure 14 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 18: Step 5: Wipe Out Inside Of Dryer

    Wire Length Wire W521 Less than 15 ft. (4.5m) Listed No.8 AWG Copper wire only Longer than 15 ft. (4.5m) Listed No.6 AWG Copper wire only Table 4 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...
  • Page 19 To reduce the risk of an electric shock or fire, DO NOT use an extension cord or an adapter to connect the dryer unit to the electrical power source. W152 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 20: Step 7: Recheck Steps 1-6

    IMPORTANT: If igniter does not light, make sure ground, have a qualified electrician or your local gas is turned on. electrical utility company check it and correct any problems. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...
  • Page 21 4. Reinstall the lower front panel. DRY2235N Closed Position 3.1 mm (1/8 in.) Pipe Plug Shut-Off Valve Handle (For checking manifold pressure) Air Shutter Lockscrew Open Position Air Shutter Figure 22 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 22: Operation

    Clean lint filter before each use. Figure 24 Step 3: Close Loading Door Close loading door. Dryer will not operate with the door open. D608I D608I Figure 23 D688I D688I Figure 25 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 23: Step 4: Determine Proper Dryer

    Remove knits when slightly damp because overdrying may cause shrinkage. Do not tumble dry knit woolens. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 24: Step 7: Start Dryer

    It is also lit when cylinder will tumble for two minutes every hour the NO HEAT cycle is in operation. without heat, up to 18 hours or until door is opened. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 25: Maintenance

    NOTE: The wiring diagram is located inside the control panel. WARNING Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. W049 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 26: Lint Filter

    START pad. If overload protector cycles again, remove the dryer from use and call the service person to correct the problem. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 27: Troubleshooting

    Check room for odors before drying clothes. Any odor (fried foods, paint, Clothes have odor  varnish, cleaners, burning wood, etc.) will transfer to clothing as the dryer draws air from the room. Ventilate room before drying clothes. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...

  • Page 28: Contact Information

    The nameplate will be in the location shown in the illustration below. Please include a copy of your bill of sale and any service receipts you have. D063K Nameplate Figure 32 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257...
  • Page 29 Sécheuses superposées Modèles électriques et à gaz DRY711C Conserver ces instructions pour reference future. (Si la sécheuse change de propriétaire, veillez à ce que ce manuel accompagne la sécheuse.) Réf 513257R1QU www.comlaundry.com Aoüt 2011...
  • Page 31 POUR VOTRE SÉCURITÉ Ne pas entreposer ou utiliser d’essence ou toutes autres vapeurs et liquides inflammables à proximité de cette unité ou de tout autre appareil. W053R2QU 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...
  • Page 32 Tout droits réservés. Toute reproduction, même partielle, de cet ouvrage est interdite. Une copie ou diffusion par quelque procédé que ce soit sans le consentement ecrit de l’éditor constitue une contrefacon. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 33: Renseignements Sur La Sécurité

    10. Ne pas utiliser produits assouplissants ou anti- statiques à moins que leur utilisation soit recommandée par le fabricant de ces produits. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...
  • Page 34 Lorsqu’il reste des fibre de verre. traces d’huile sur un tissu, celui-ci risque de prendre feu. 26. TOUJOURS respecter les consignes fournies par le fabricant des vêtements. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)
  • Page 35 Ces acides sont corrosifs pour la sécheuse ainsi que pour le linge à sécher. S’assurer que l’air neuf d’appoint est exempt de vapeurs de solvants. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 36: Installation

    à celui indiqué dans ce manuel. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 37: Avant De Commencer

    Ruban en Téflon Ruban adhésif en toile Figure 1 REMARQUE : Un tiroir à monnaie de 20,32 cm (8 po.) est essentiel au fonctionnement des modèles automatiques. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 38: Installation De La Sécheuse

    10,2 cm (4 po.) Haut de la sécheuse (devant 4 po.) 1,3 cm (0,5 po.) Conduit d’évacuation à construction combustible 5,1 cm (2 po.) Figure 2 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 39: Étape 2 : Raccorder Le Système D'évacuation De La Sécheuse

    NE PAS glisser la sécheuses. sécheuse sur le planchar lorsque les pieds de W048R3QU nivellement sont sortis car les pieds et la base pourraient être endommagés. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...
  • Page 40 à l’aide de la trousse d’évent métallique flexible 521P3 (disponible en équipement livré en option à coût supplémentaire). © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)
  • Page 41 L’obstruction diminuerait la construction. circulation de l’air et réduirait l’efficacité de la sécheuse. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...
  • Page 42 10,2 cm (4 po.) de diamètre ne doit pas être supérieure à 2,4 m (7,87 pi.) pour être conforme à la norme UL2158, al. 7.3.2A. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)
  • Page 43 (Pas de couvercle ni d’écran) Un couvercle permettant le nettoyage de la conduite doit etre prevu. À inspecter tous les mois. Figure 5 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...
  • Page 44 38,1 cm (15 po.) combustibles, l’ouverture doit être de la taille indiquée ou conforme aux codes locaux. 38,1 cm (15 po.) 40,6 cm (16 po.) Figure 7 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 45: Étape 3 : (Uniquement Pour Les Sécheuses À Gaz) Raccorder Le Tuyau D'alimentation De Gaz

    équipé pour s’adapter au type de gaz dont est alimentée la pièce où s’installe la sécheuse. À l’usine, la sécheuse est conçue pour un raccordement au gaz naturel de 3/8 po. N.P.T. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...
  • Page 46 (internes et externes) afin de détecter les fuites de gaz à l’aide d’un liquide de détection de fuite non corrosif. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 47: Étape 4 : Inverser L'ouverture De La Porte, Si Désiré

    DRY1918N Figure 14 7. Resserrer le neuf vis enlevées au cors de l’étape 2. DRY1916N DRY1916N Figure 11 DRY1919N DRY1919N Figure 15 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 48: Étape 5 : Nettoyer L'intérieur De Chaque Sécheuse

    (Installation à 3 fils et mise à la terre, 120/208 volts, 60 Hertz) REMARQUE : Le schéma de câblage se trouve derrière le tableau de commande, à l’intérieur de la boîte de commande. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)
  • Page 49 à la terre; ou un conducteur de masse doit être ajouté au circuit électrique et connecté à la borne de terre de l'équipement ou au conducteur sur la sécheuse. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...
  • Page 50 électriques et doit être branchée directement dans une prise de terre à 3 fentes. Ne pas couper et ne pas retirer la broche de terre de cette fiche. W036R4QU © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 51: Étape 7 : Revérifier Les Étapes 1 À 6

    à la terre efficace, faites venir un technicien d’entretien ou un électricien qualifié pour examiner la situation et remédier à tous problèmes éventuels. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 52: Étape 8 : Vérifier La Source De Chaleur

    Bouchon de tuyau de 3,1 mm (1/8 po.) (permettant de vérifier la pression du collecteur) Poignée du robinet d’arrêt Vis de blocage du volet d’air Position ouverte Volet d’air Figure 22 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 53: Fonctionnement

    Étape 3 : Fermer la porte de chargement Fermer la porte de chargement. La sécheuse ne se mettra pas en marche avec la porte ouverte. D608I D608I D688I D688I Figure 23 Figure 25 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 54: Étape 4 : Déterminer La Sécheuse Appropriée

    Figure 27 marche. Sortir les tricots légèrement humides car un séchage excessif risque de les faire rétrécir. Ne pas sécher par culbutage des lainages tricotés. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 55: Étape 7 : Démarrer La Sécheuse

    Ce voyant ou jusqu’à ce que la porte soit ouverte. s’allume également lorsque le cycle NO HEAT (sans chauffage) est en marche. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 56: Entretien

    Ne pas gêner l’écoulement d’air de combustion et de ventilation. REMARQUE : S’assurer que l’appareil fonctionne adéquatement ue fois l’entretien terminé. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 57: Filtre À Charpie

    START. Si le dispositif de protection contre les surcharges du moteur se déclenche à nouveau, mettre la sécheuse hors d’usage et appeler un agent de service pour corriger le problème. 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 58: Dépannage

    Aérer la pièce avant de faire sécher le linge. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 513257 (QU)

  • Page 59: Coordonnées

    à l’endroit illustré ci-dessous. Prière de joindre une copie de la facture et de tous les reçus pour des travaux d’entretien. D063K Plaque du constructeur Figure 32 513257 (QU) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 62: Vérfication De L'installation
