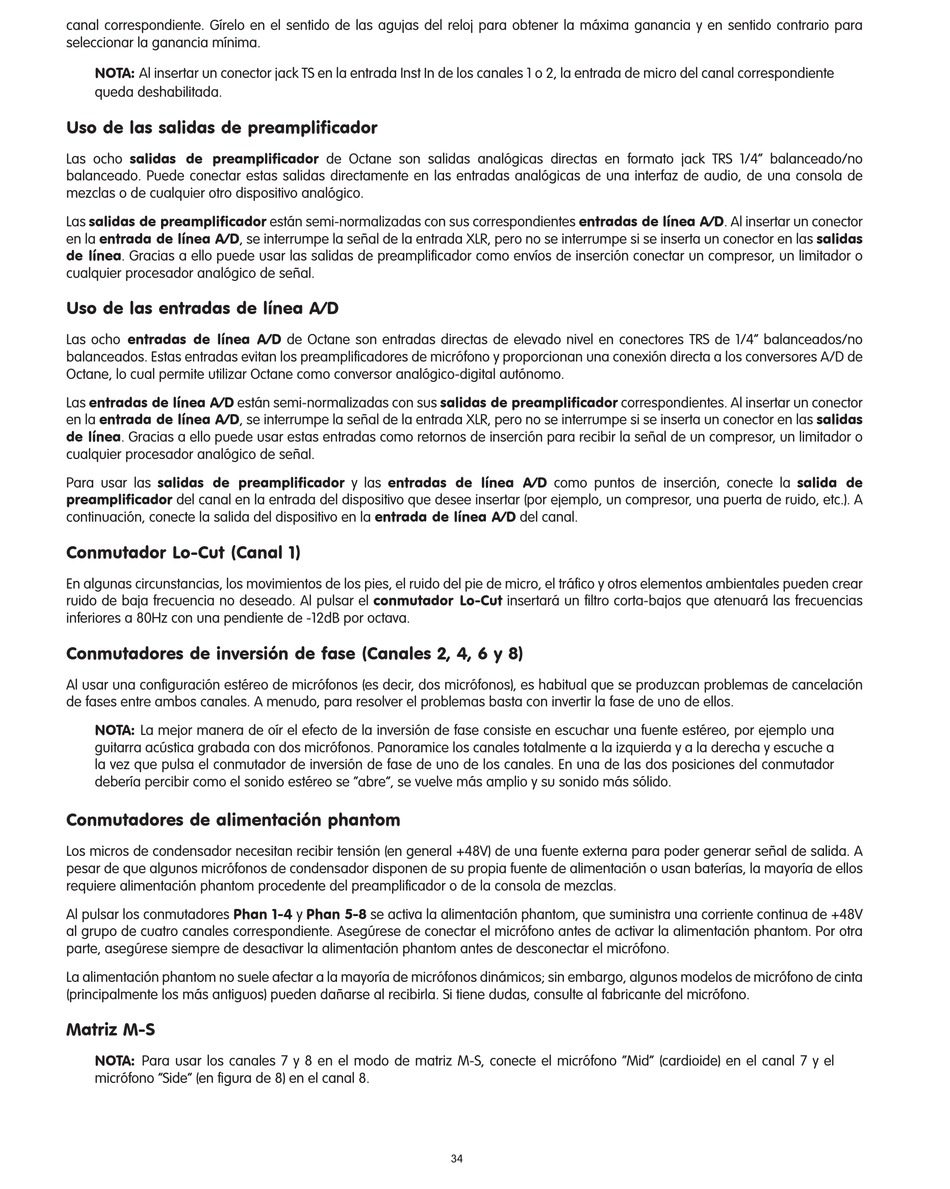

canal correspondiente. Gírelo en el sentido de las agujas del reloj para obtener la máxima ganancia y en sentido contrario para
seleccionar la ganancia mínima.
NOTA: Al insertar un conector jack TS en la entrada Inst In de los canales 1 o 2, la entrada de micro del canal correspondiente
queda deshabilitada.
Las ocho salidas de preamplificador de Octane son salidas analógicas directas en formato jack TRS 1/4" balanceado/no
Uso de las salidas de preamplificador
balanceado. Puede conectar estas salidas directamente en las entradas analógicas de una interfaz de audio, de una consola de
mezclas o de cualquier otro dispositivo analógico.
Las salidas de preamplificador están semi-normalizadas con sus correspondientes entradas de línea A/D. Al insertar un conector
en la entrada de línea A/D, se interrumpe la señal de la entrada XLR, pero no se interrumpe si se inserta un conector en las salidas
de línea. Gracias a ello puede usar las salidas de preamplificador como envíos de inserción conectar un compresor, un limitador o
cualquier procesador analógico de señal.
Las ocho entradas de línea A/D de Octane son entradas directas de elevado nivel en conectores TRS de 1/4" balanceados/no
Uso de las entradas de línea A/D
balanceados. Estas entradas evitan los preamplificadores de micrófono y proporcionan una conexión directa a los conversores A/D de
Octane, lo cual permite utilizar Octane como conversor analógico-digital autónomo.
Las entradas de línea A/D están semi-normalizadas con sus salidas de preamplificador correspondientes. Al insertar un conector
en la entrada de línea A/D, se interrumpe la señal de la entrada XLR, pero no se interrumpe si se inserta un conector en las salidas
de línea. Gracias a ello puede usar estas entradas como retornos de inserción para recibir la señal de un compresor, un limitador o
cualquier procesador analógico de señal.
Para usar las salidas de preamplificador y las entradas de línea A/D como puntos de inserción, conecte la salida de
preamplificador del canal en la entrada del dispositivo que desee insertar (por ejemplo, un compresor, una puerta de ruido, etc.). A
continuación, conecte la salida del dispositivo en la entrada de línea A/D del canal.
En algunas circunstancias, los movimientos de los pies, el ruido del pie de micro, el tráfico y otros elementos ambientales pueden crear
Conmutador Lo-Cut (Canal 1)
ruido de baja frecuencia no deseado. Al pulsar el conmutador Lo-Cut insertará un filtro corta-bajos que atenuará las frecuencias
inferiores a 80Hz con una pendiente de -12dB por octava.
Al usar una configuración estéreo de micrófonos (es decir, dos micrófonos), es habitual que se produzcan problemas de cancelación
Conmutadores de inversión de fase (Canales 2, 4, 6 y 8)
de fases entre ambos canales. A menudo, para resolver el problemas basta con invertir la fase de uno de ellos.
NOTA: La mejor manera de oír el efecto de la inversión de fase consiste en escuchar una fuente estéreo, por ejemplo una
guitarra acústica grabada con dos micrófonos. Panoramice los canales totalmente a la izquierda y a la derecha y escuche a
la vez que pulsa el conmutador de inversión de fase de uno de los canales. En una de las dos posiciones del conmutador
debería percibir como el sonido estéreo se "abre", se vuelve más amplio y su sonido más sólido.
Los micros de condensador necesitan recibir tensión (en general +48V) de una fuente externa para poder generar señal de salida. A
Conmutadores de alimentación phantom
pesar de que algunos micrófonos de condensador disponen de su propia fuente de alimentación o usan baterías, la mayoría de ellos
requiere alimentación phantom procedente del preamplificador o de la consola de mezclas.
Al pulsar los conmutadores Phan 1-4 y Phan 5-8 se activa la alimentación phantom, que suministra una corriente continua de +48V
al grupo de cuatro canales correspondiente. Asegúrese de conectar el micrófono antes de activar la alimentación phantom. Por otra
parte, asegúrese siempre de desactivar la alimentación phantom antes de desconectar el micrófono.
La alimentación phantom no suele afectar a la mayoría de micrófonos dinámicos; sin embargo, algunos modelos de micrófono de cinta
(principalmente los más antiguos) pueden dañarse al recibirla. Si tiene dudas, consulte al fabricante del micrófono.
NOTA: Para usar los canales 7 y 8 en el modo de matriz M-S, conecte el micrófono "Mid" (cardioide) en el canal 7 y el
Matriz M-S
micrófono "Side" (en figura de 8) en el canal 8.
