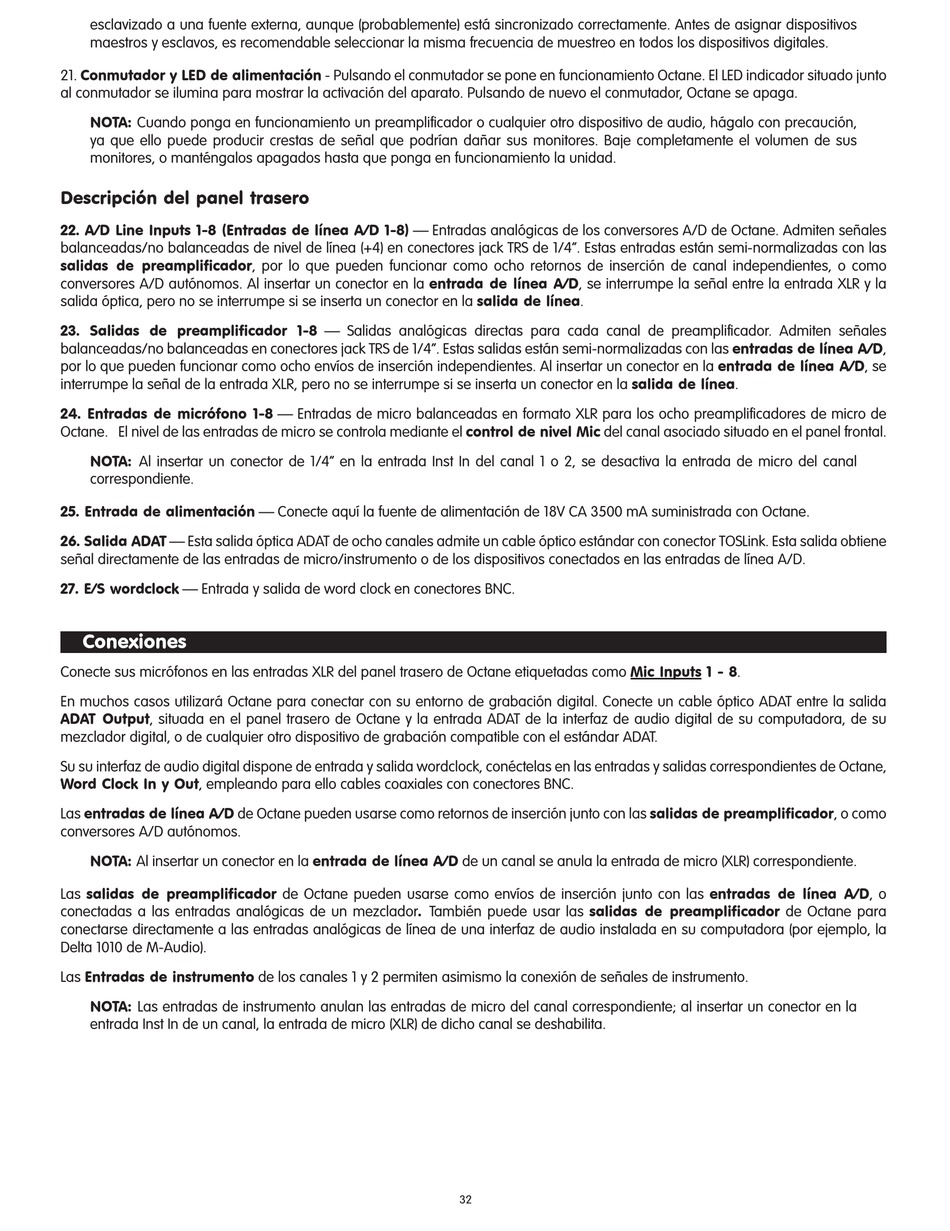

esclavizado a una fuente externa, aunque (probablemente) está sincronizado correctamente. Antes de asignar dispositivos
maestros y esclavos, es recomendable seleccionar la misma frecuencia de muestreo en todos los dispositivos digitales.
21. Conmutador y LED de alimentación - Pulsando el conmutador se pone en funcionamiento Octane. El LED indicador situado junto
al conmutador se ilumina para mostrar la activación del aparato. Pulsando de nuevo el conmutador, Octane se apaga.
NOTA: Cuando ponga en funcionamiento un preamplificador o cualquier otro dispositivo de audio, hágalo con precaución,
ya que ello puede producir crestas de señal que podrían dañar sus monitores. Baje completamente el volumen de sus
monitores, o manténgalos apagados hasta que ponga en funcionamiento la unidad.
22. A/D Line Inputs 1-8 (Entradas de línea A/D 1-8) – Entradas analógicas de los conversores A/D de Octane. Admiten señales
Descripción del panel trasero
balanceadas/no balanceadas de nivel de línea (+4) en conectores jack TRS de 1/4". Estas entradas están semi-normalizadas con las
salidas de preamplificador, por lo que pueden funcionar como ocho retornos de inserción de canal independientes, o como
conversores A/D autónomos. Al insertar un conector en la entrada de línea A/D, se interrumpe la señal entre la entrada XLR y la
salida óptica, pero no se interrumpe si se inserta un conector en la salida de línea.
23. Salidas de preamplificador 1-8 – Salidas analógicas directas para cada canal de preamplificador. Admiten señales
balanceadas/no balanceadas en conectores jack TRS de 1/4". Estas salidas están semi-normalizadas con las entradas de línea A/D,
por lo que pueden funcionar como ocho envíos de inserción independientes. Al insertar un conector en la entrada de línea A/D, se
interrumpe la señal de la entrada XLR, pero no se interrumpe si se inserta un conector en la salida de línea.
24. Entradas de micrófono 1-8 – Entradas de micro balanceadas en formato XLR para los ocho preamplificadores de micro de
Octane. El nivel de las entradas de micro se controla mediante el control de nivel Mic del canal asociado situado en el panel frontal.
NOTA: Al insertar un conector de 1/4" en la entrada Inst In del canal 1 o 2, se desactiva la entrada de micro del canal
correspondiente.
25. Entrada de alimentación – Conecte aquí la fuente de alimentación de 18V CA 3500 mA suministrada con Octane.
26. Salida ADAT – Esta salida óptica ADAT de ocho canales admite un cable óptico estándar con conector TOSLink. Esta salida obtiene
señal directamente de las entradas de micro/instrumento o de los dispositivos conectados en las entradas de línea A/D.
27. E/S wordclock – Entrada y salida de word clock en conectores BNC.
Conecte sus micrófonos en las entradas XLR del panel trasero de Octane etiquetadas como Mic Inputs 1 - 8.

Conexiones

En muchos casos utilizará Octane para conectar con su entorno de grabación digital. Conecte un cable óptico ADAT entre la salida
ADAT Output, situada en el panel trasero de Octane y la entrada ADAT de la interfaz de audio digital de su computadora, de su
mezclador digital, o de cualquier otro dispositivo de grabación compatible con el estándar ADAT.
Su su interfaz de audio digital dispone de entrada y salida wordclock, conéctelas en las entradas y salidas correspondientes de Octane,
Word Clock In y Out, empleando para ello cables coaxiales con conectores BNC.
Las entradas de línea A/D de Octane pueden usarse como retornos de inserción junto con las salidas de preamplificador, o como
conversores A/D autónomos.
NOTA: Al insertar un conector en la entrada de línea A/D de un canal se anula la entrada de micro (XLR) correspondiente.
Las salidas de preamplificador de Octane pueden usarse como envíos de inserción junto con las entradas de línea A/D, o
conectadas a las entradas analógicas de un mezclador. También puede usar las salidas de preamplificador de Octane para
conectarse directamente a las entradas analógicas de línea de una interfaz de audio instalada en su computadora (por ejemplo, la
Delta 1010 de M-Audio).
Las Entradas de instrumento de los canales 1 y 2 permiten asimismo la conexión de señales de instrumento.
NOTA: Las entradas de instrumento anulan las entradas de micro del canal correspondiente; al insertar un conector en la
entrada Inst In de un canal, la entrada de micro (XLR) de dicho canal se deshabilita.
32
