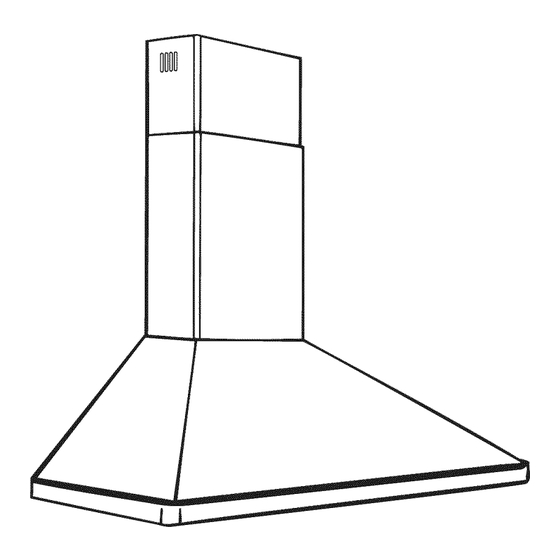

30" (76.2cm) and 36" (91.4cm)
WALL-MOUNT CANOPYRANGEHOOD
HOT
D'ASPIRATION POUR MONTAGE MURAL
30" (76,2cm) et 36"(91,4cm)
Table of Contents/Table des matieres .............................................................................
2
0D00
iMPORTANT: READ AND SAVE THESE iNSTRUCTiONS.
FOR RESiDENTiAL
USE ONLY.
iMPORTANT : URE ET CONSERVER CES iNSTRUCTiONS.
POUR UTlUSATION
RESIDENTIELLE
UNIQUEMENT.
IMPORTANT:
Installer: Leave installation instructions with the homeowner.
Homeowner:
Keep installation instructions for future reference.
Save installation instructions for local inspector's use.
iMPORTANT :
Installateur : Remettre les instructions d'installation au proprietaire.
Propri_taire
: Conserver les instructions d'installation pour consultation ulterieure.
Conserver les instructions d'installation pour consultation par I'inspecteur local.
9763375A
Advertisement
Table of Contents
Related Manuals for IKEA IH6362WS0
Summary of Contents for IKEA IH6362WS0

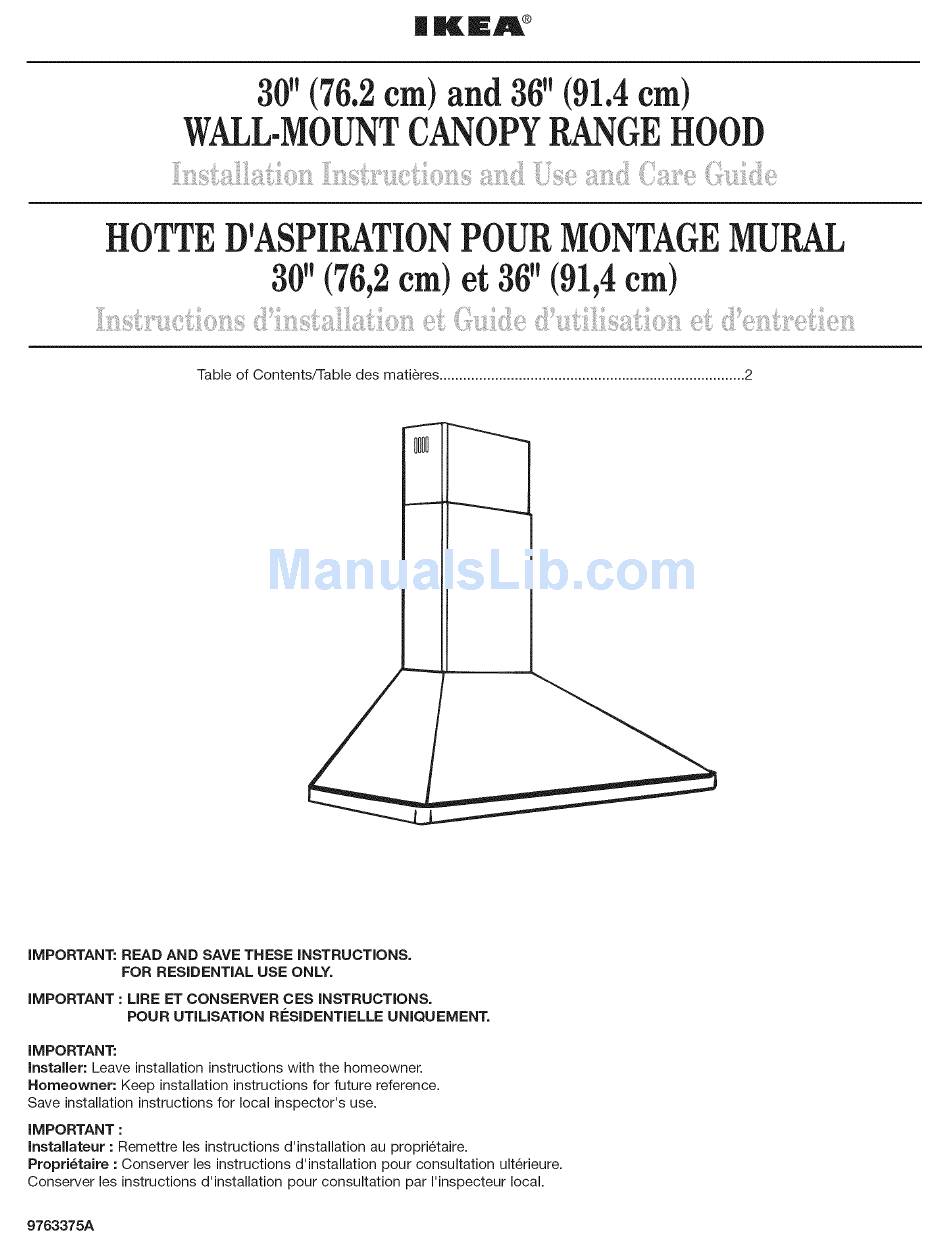

- Page 1 | KEA ® 30" (76.2cm) and 36" (91.4cm) WALL-MOUNT CANOPYRANGEHOOD D'ASPIRATION POUR MONTAGE MURAL 30" (76,2cm) et 36"(91,4cm) Table of Contents/Table des matieres ................0D00 iMPORTANT: READ AND SAVE THESE iNSTRUCTiONS. FOR RESiDENTiAL USE ONLY. iMPORTANT : URE ET CONSERVER CES iNSTRUCTiONS. POUR UTlUSATION RESIDENTIELLE UNIQUEMENT.
