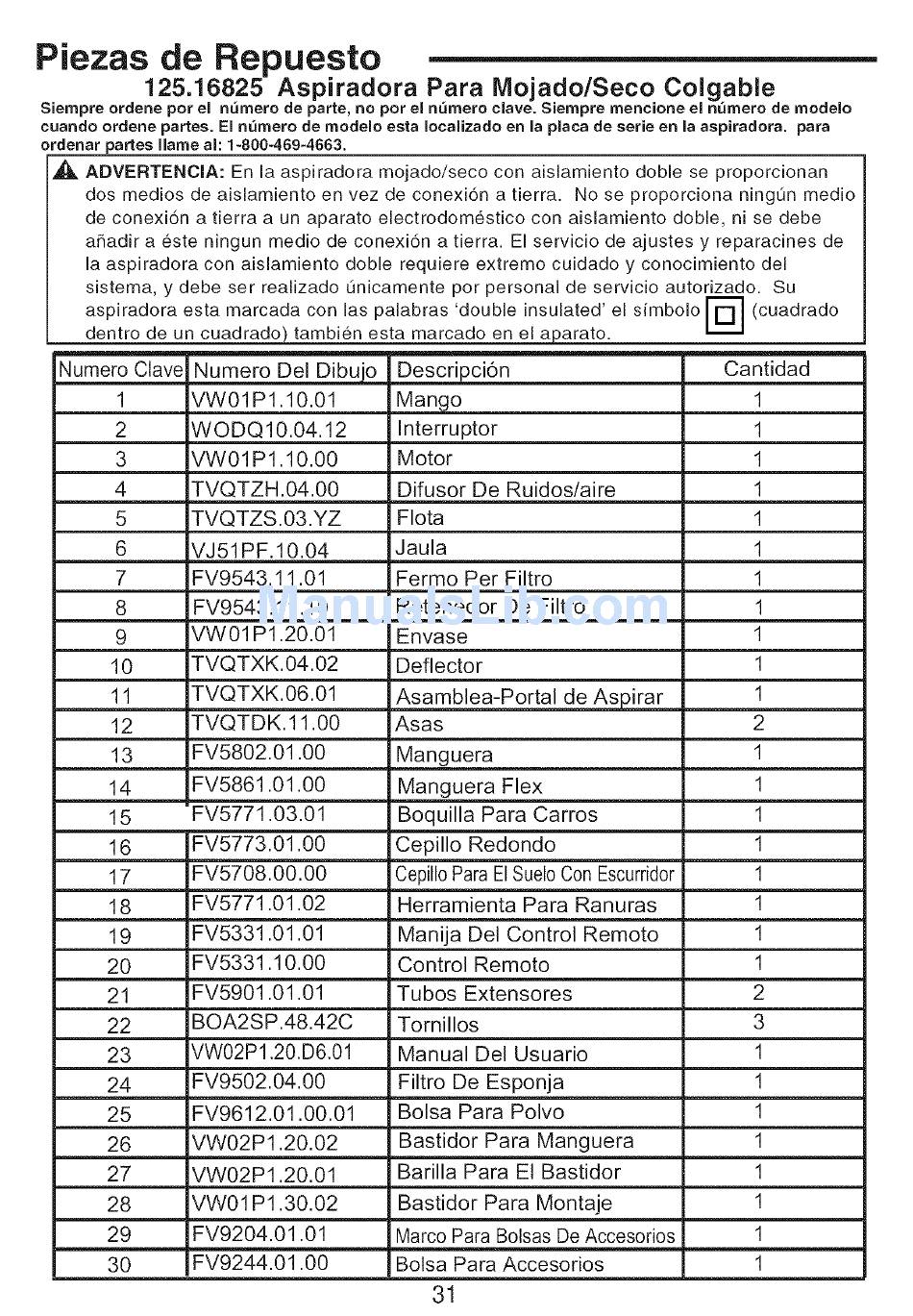

Piezas De Repuesto - Craftsman 125.16825 Operator's Manual

Piezas de Repuesto
125.16825 Aspiradora Para iVlojado/Seco Colgable
Siempre ordene pot el n_rnero de parte, no pot el n_rnero clave. Siernpre rnencione el n_rnero de rnodeio
cuando ordene partes. El n_rnero de rnodeio esta Iocalizado en la plata de serie en la aspiradora, para
ordenar partes llarne al: 1-800-469-4663.
,_ ADVERTENCIA: En la aspiradora mojado/seco con aislamiento doble se proporcionan
dos medios de aislamiento en vez de conexi6n a tierra. No se proporciona ningLin medio
de conexi6n a tierra a un aparato electrodom6stico con aislamiento doble, ni se debe
aSadir a este ningun medio de conexi6n a tierra. El servicio de ajustes y reparacines de
la aspiradora con aislamiento doble requiere extremo cuidado y conocimiento del
sistema, y debe ser realizado Linicamentepor personal de servicio autorizado. Su
aspiradora esta marcada con las palabras 'double insulated' el simbolo F'_ (cuadrado
dentro de un cuadrado) tambien esta marcado en el a_)arato.
Numero Clave Numero Del Dibujo Descripci6n Cantidad
1 VW01PI.10.01 Mango 1
2 WODQ10.04.12 Interruptor 1
3 VW01PI.10.00 Motor 1
4 TVQTZH.04.00 Difusor De Ruidos/aire 1
5 TVQTZS.03.YZ Flota 1
6 VJ51PF.10.04 Jaula 1
7 FV9543.11.01 Fermo Per Filtro 1
8 FV9543.11.1 0 Retenedor De Filtro 1
9 VW01 P1.20.01 Envase 1
10 TVQTXK.04.02 Deflector 1
11 TVQTXK.06.01 Asamblea-Portal de Aspirar 1
12 TVQTDK. 11.00 Asas 2
13 FV5802.01.00 Manguera 1
14 FV5861.01.00 Manguera Flex 1
15 FV5771.03.01 Boquilla Para Carros 1
16 FV5773.01.00 Cepillo Redondo 1
17 FV5708.00.00 CepilloPara El SueloCon Escurridor 1
18 FV5771.01.02 Herramienta Para Ranuras 1
19 FV5331.01.01 Manija Del Control Remoto 1
20 FV5331.1 0.00 Control Remoto 1
21 FV5901.01.01 Tubos Extensores 2
22 BOA2SP.48.42C Tornillos 3
23
24
25
26
27
28
29
30
VW02P1.20.D6.01
FV9502.04.00
FV9612.01.00.01
VW02P1.20.02
VW02P1.20.01
VW01 P1.30.02
FV9204.01.01
FV9244.01.00
Manual Del Usuario
Filtro De Esponja
Bolsa Para Polvo
Bastidor Para Manguera
Barilla Para El Bastidor
Bastidor Para Montaje
Marco Para Bolsas De Accesorios
Bolsa Para Accesorios
31
1
1
1
1
1
1
1
1
