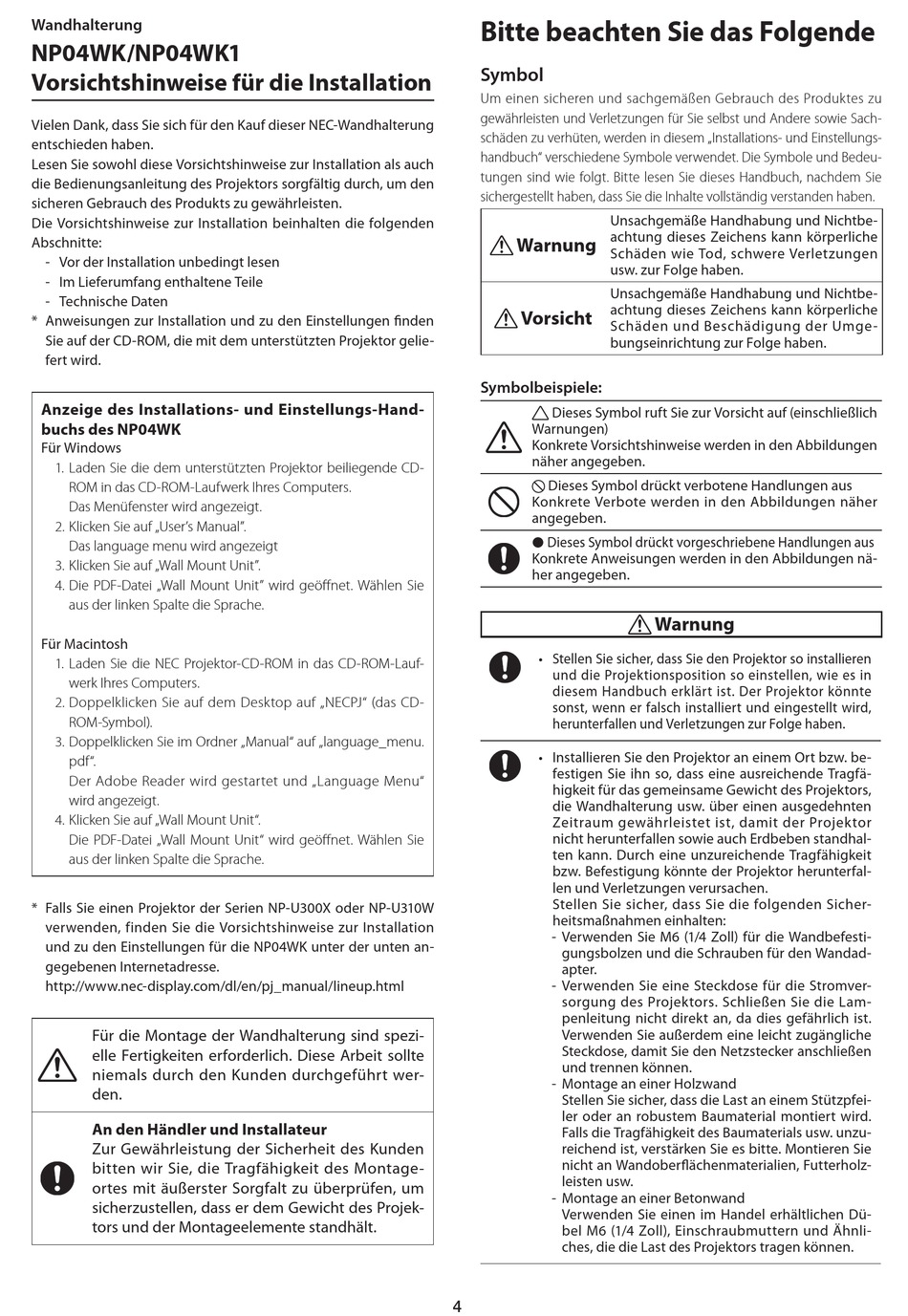

Wandhalterung
NP04WK/NP04WK1
Vorsichtshinweise für die Installation
Vielen Dank, dass Sie sich für den Kauf dieser NEC-Wandhalterung
entschieden haben.
Lesen Sie sowohl diese Vorsichtshinweise zur Installation als auch
die Bedienungsanleitung des Projektors sorgfältig durch, um den
sicheren Gebrauch des Produkts zu gewährleisten.
Die Vorsichtshinweise zur Installation beinhalten die folgenden
Abschnitte:
- Vor der Installation unbedingt lesen
- Im Lieferumfang enthaltene Teile
- Technische Daten
* Anweisungen zur Installation und zu den Einstellungen finden
Sie auf der CD-ROM, die mit dem unterstützten Projektor gelie-
fert wird.
Anzeige des Installations- und Einstellungs-Hand-
buchs des NP04WK
Für Windows
1. Laden Sie die dem unterstützten Projektor beiliegende CD-
ROM in das CD-ROM-Laufwerk Ihres Computers.
Das Menüfenster wird angezeigt.
2. Klicken Sie auf „User's Manual".
Das language menu wird angezeigt
3. Klicken Sie auf „Wall Mount Unit".
4. Die PDF-Datei „Wall Mount Unit" wird geöffnet. Wählen Sie
aus der linken Spalte die Sprache.
Für Macintosh
1. Laden Sie die NEC Projektor-CD-ROM in das CD-ROM-Lauf-
werk Ihres Computers.
2. Doppelklicken Sie auf dem Desktop auf „NECPJ" (das CD-
ROM-Symbol).
3. Doppelklicken Sie im Ordner „Manual" auf „language_menu.
pdf".
Der Adobe Reader wird gestartet und „Language Menu"
wird angezeigt.
4. Klicken Sie auf „Wall Mount Unit".
Die PDF-Datei „Wall Mount Unit" wird geöffnet. Wählen Sie
aus der linken Spalte die Sprache.
* Falls Sie einen Projektor der Serien NP-U300X oder NP-U310W
verwenden, finden Sie die Vorsichtshinweise zur Installation
und zu den Einstellungen für die NP04WK unter der unten an-
gegebenen Internetadresse.
http://www.nec-display.com/dl/en/pj_manual/lineup.html
Für die Montage der Wandhalterung sind spezi-
elle Fertigkeiten erforderlich. Diese Arbeit sollte
niemals durch den Kunden durchgeführt wer-
den.
An den Händler und Installateur
Zur Gewährleistung der Sicherheit des Kunden
bitten wir Sie, die Tragfähigkeit des Montage-
ortes mit äußerster Sorgfalt zu überprüfen, um
sicherzustellen, dass er dem Gewicht des Projek-
tors und der Montageelemente standhält.
Bitte beachten Sie das Folgende
Symbol
Um einen sicheren und sachgemäßen Gebrauch des Produktes zu
gewährleisten und Verletzungen für Sie selbst und Andere sowie Sach-
schäden zu verhüten, werden in diesem „Installations- und Einstellungs-
handbuch" verschiedene Symbole verwendet. Die Symbole und Bedeu-
tungen sind wie folgt. Bitte lesen Sie dieses Handbuch, nachdem Sie
sichergestellt haben, dass Sie die Inhalte vollständig verstanden haben.
Unsachgemäße Handhabung und Nichtbe-
achtung dieses Zeichens kann körperliche
Warnung
Schäden wie Tod, schwere Verletzungen
usw. zur Folge haben.
Unsachgemäße Handhabung und Nichtbe-
achtung dieses Zeichens kann körperliche
Vorsicht
Schäden und Beschädigung der Umge-
bungseinrichtung zur Folge haben.
Symbolbeispiele:
Dieses Symbol ruft Sie zur Vorsicht auf (einschließlich
Warnungen)
Konkrete Vorsichtshinweise werden in den Abbildungen
näher angegeben.
Dieses Symbol drückt verbotene Handlungen aus
Konkrete Verbote werden in den Abbildungen näher
angegeben.
 Dieses Symbol drückt vorgeschriebene Handlungen aus
Konkrete Anweisungen werden in den Abbildungen nä-
her angegeben.
• Stellen Sie sicher, dass Sie den Projektor so installieren
und die Projektionsposition so einstellen, wie es in
diesem Handbuch erklärt ist. Der Projektor könnte
sonst, wenn er falsch installiert und eingestellt wird,
herunterfallen und Verletzungen zur Folge haben.
• Installieren Sie den Projektor an einem Ort bzw. be-
festigen Sie ihn so, dass eine ausreichende Tragfä-
higkeit für das gemeinsame Gewicht des Projektors,
die Wandhalterung usw. über einen ausgedehnten
Zeitraum gewährleistet ist, damit der Projektor
nicht herunterfallen sowie auch Erdbeben standhal-
ten kann. Durch eine unzureichende Tragfähigkeit
bzw. Befestigung könnte der Projektor herunterfal-
len und Verletzungen verursachen.
Stellen Sie sicher, dass Sie die folgenden Sicher-
heitsmaßnahmen einhalten:
- Verwenden Sie M6 (1/4 Zoll) für die Wandbefesti-
gungsbolzen und die Schrauben für den Wandad-
apter.
- Verwenden Sie eine Steckdose für die Stromver-
sorgung des Projektors. Schließen Sie die Lam-
penleitung nicht direkt an, da dies gefährlich ist.
Verwenden Sie außerdem eine leicht zugängliche
Steckdose, damit Sie den Netzstecker anschließen
und trennen können.
- Montage an einer Holzwand
Stellen Sie sicher, dass die Last an einem Stützpfei-
ler oder an robustem Baumaterial montiert wird.
Falls die Tragfähigkeit des Baumaterials usw. unzu-
reichend ist, verstärken Sie es bitte. Montieren Sie
nicht an Wandoberflächenmaterialien, Futterholz-
leisten usw.
- Montage an einer Betonwand
Verwenden Sie einen im Handel erhältlichen Dü-
bel M6 (1/4 Zoll), Einschraubmuttern und Ähnli-
ches, die die Last des Projektors tragen können.
4
Warnung
