BEISLER
NÄHAUTOMATION
1360-1365/4
2 bzw 3 Kopf Umstecher
Automatic 2 headed serging unit
TEILELISTE
SPARE PART LIST
DocNr.:DOC 000015 / Version 1
10.07.2007
ERSATZTEILE BESTELLUNG/ SPARE PART ORDER
Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10
E-mail: Vertrieb@beisler-gmbh.de
Advertisement
Table of Contents
Related Manuals for Beisler 1365/4
Summary of Contents for Beisler 1365/4

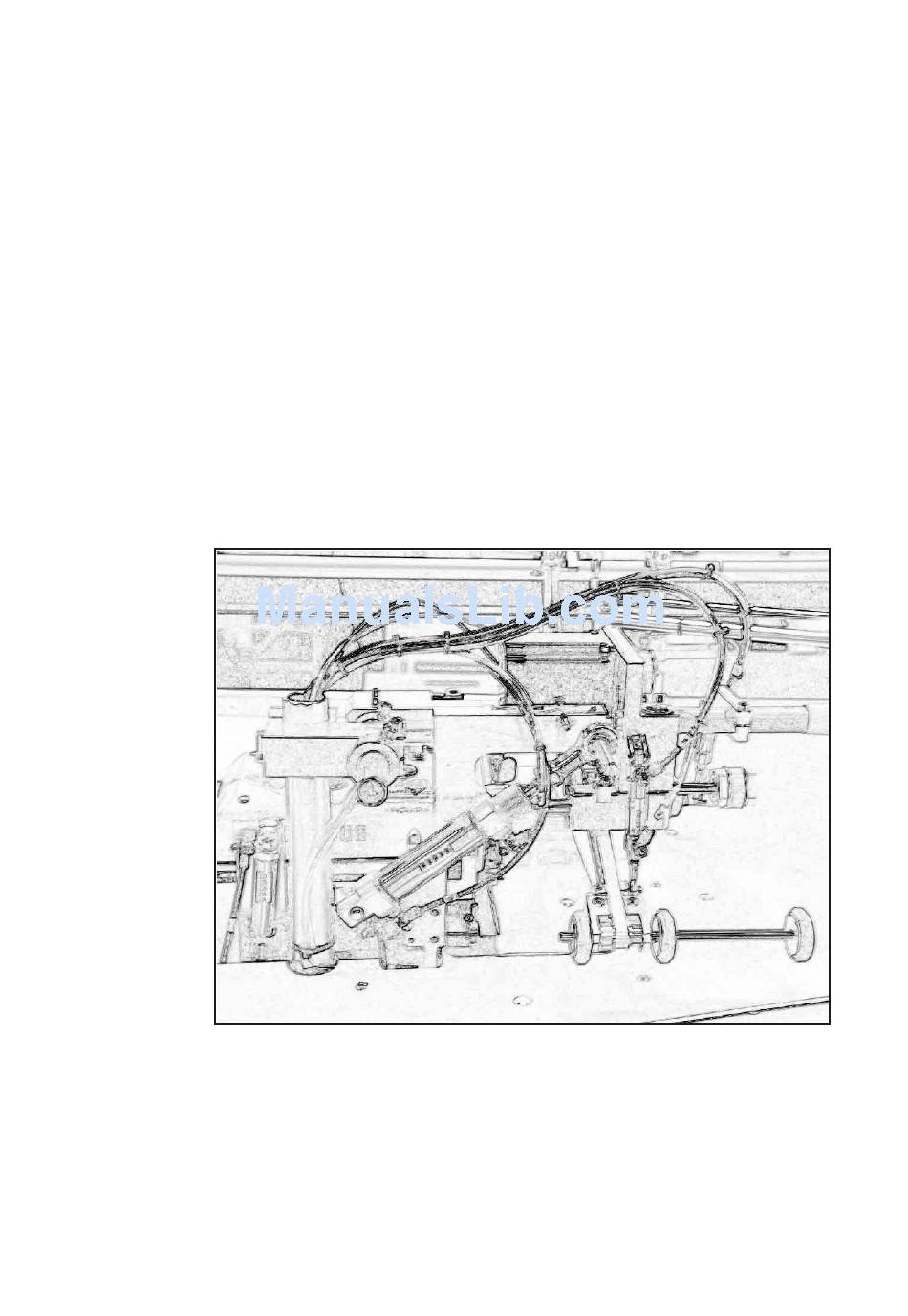

- Page 1 BEISLER NÄHAUTOMATION 1360-1365/4 2 bzw 3 Kopf Umstecher Automatic 2 headed serging unit TEILELISTE SPARE PART LIST DocNr.:DOC 000015 / Version 1 10.07.2007 ERSATZTEILE BESTELLUNG/ SPARE PART ORDER Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10 E-mail: Vertrieb@beisler-gmbh.de...
-
Page 3: Table Of Contents
INHALTSVERZEICHNIS 1360/1365 06.02.2003 TAFEL BENNENUNG NAME PAGE TISCHTEILE TABLE PARTS TISCHTEILE TABLE PARTS OBERTEIL S52 SEWING HEAD S52 VORGELEGE S52 TRANSMISSION S52 OBERTEIL EXT SEWING HEAD EXT VORGELEGE EXT TRANSMISSION EXT NÄHEINRICHTUNG EXT SEWING EQUIPMENT EXT KONTURENFÜHRUNG A KURZ CONTOUR A SHORT KONTURENFÜHRUNG B LANG CONTOUR B LONG B - PULLER DREHBAR... -
Page 5: Tischteile
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009300-00 Halter holder 002379-06 Luftdüse air jet DIN 315-M6 Mutter DIN 6340- 8,4 Scheibe washer DIN 125-A6,4 Scheibe washer 1300287-00 Verschraubung screw joint 009252-00 Tischplatte table plate 1100284-00... -
Page 7: Tischteile
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1100191 Ventil valve 009190-00 Maschinenrahmen machine frame 1300351 PVC - Schlauch PVC- tube 1200272.96 Filterregler filter controller 3300231 Luftdüse air jet 1300255-01 Verschraubung screw joint 008811-00 Verteiler distributor... -
Page 9: Oberteil S52
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 007418-00 Drossel throttle valve DIN 934-M6 Mutter DIN 125-A6,4 Scheibe washer 004397-00 Zylinderhalter cylinder holder DIN 963-M6x12 Schraube screw 004404-00 Stehbolzen stay bolt 1000172 Zylinderhalter cylinder DIN 439-M6... -
Page 10: Vorgelege S52
Tafel 4 Vorgelege-S52 1360... - Page 11 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. DIN 912 M4x10 Zylinderschraube cylinder screw 009351-01 Differentialhebel differential lever 009171-00 Distanzrolle spacer roll 010635-00 Motorplatte motor plate 2102027-03 Schrittmotor stepping motor 010636-00 Zwischenplatte plate 010650-00 Befestigungsplatte...
-
Page 13: Oberteil Ext
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 007418-00 Drossel throttle valve DIN 934-M6 Mutter DIN 125 A6,4 Scheibe washer 004397-00 Zylinderhalter cylinder holder DIN 963-M6x12 Schraube screw 004404-00 Stehbolzen stay bolt 1000172 Zylinder cylinder... -
Page 14: Vorgelege Ext
Tafel 6 Vorgelege EXT 1365... - Page 15 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010635-00 Motorplatte motor plate 2102027-03 Schrittmotor stepping motor 010636-00 Zwischenplatte plate 010634-00 Befestigungsplatte fastening plate 010637-00 Distanzbolzen spacer bolt 1500437-00 Sintermetallbuchse sintered metal sleeve 010638-00 Welle shaft...
-
Page 16: Näheinrichtung Ext
für Nahtbreite 5mm für Nahtbreite 6mm Tafel 7 Näheinrichtung EXT 1365... - Page 17 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010615-00 Nähfuss sewing foot 010628-00 Differenzial-Transporteur differential transport 010629-00 Obertransporteur vibrating presser 3301790-00 Nähfusshalter sewing foot holder 010673-00 Nähfussarretierung sewing foot lock DIN 913 M5x10 Gewindestift set screw 009260-00...
-
Page 19: Konturenführung A Kurz
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 004857-00 Platte plate DIN 965-M3x6 Schraube screw 003161-00 Blech 1360 sheet metal 1360 009119-00 Blech 1365 sheet metal 1365 006927-00 Drossel throttle valve 1000045 Zylinder cylinder 002379-00... -
Page 20: Konturenführung B Lang
29 25 Tafel 9 Konturenführung B-lang 1360, 1365... - Page 21 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009298-00 Einlegestück inlay piece 1700462-00 Druckfeder pressure spring 009189-00 Führung guide 008429-00 Halter holder 002390-00 Welle shaft DIN 912 M3x10 Zylinderschraube cylinder screw 1500426-00 DU-Buchse DU-bushing DIN 933 M3x5...
-
Page 22: B - Puller Drehbar
59 56 9 69 78 46 21 22 23 43 44 38 37 34 35 36 Tafel 10 B - PULLER drehbar 1360 / 1365... - Page 23 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009113-00 Halter holder 1000102-00 L- Befestigung L-fastener 009115-00 Klemme clamp 009076-00 Klemme clamp 007441-00 Anschraubwelle screw on shaft 005004-00 Gelenkkopf swivel head DIN_6799-8 Sicherungsscheibe lock washer DIN 439-M4 Sechskantmutter...
-
Page 24: A - Puller
43 44 39 36 37 38 Tafel 11 A - PULLER 1360 / 1365... - Page 25 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009113-00 Halter DIN 913 M4x8 Gewindestift 009115-00 Klemme 1000245-00 Zylinder 009068-01 Rohrwinkel 1000102-00 L- Befestigung 007441-00 Anschraubwelle 010627-00 Distanzhülse DIN_6799-8 Sicherungsscheibe 009076-00 Klemme 1000216-00 Zylinder 005004-00 Gelenkkopf...
-
Page 27: Einschwenker B
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1000219 Zylinder cylinder DIN 934-M6 Mutter 1300312 Verschraubung screw joint 1500389 Winkelgelenk toggle joint 006927-00 Drossel throttle valve 002242-00 Klemme clamp DIN 934-M5 Mutter 007884-00 Klemmbock clamp support... -
Page 29: Schwert Mit Abweiser
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 002266.00 Schwert sword DIN 693 M4x8 Schraube screw 002392.00 Luftdüse air jet DIN 963 M4x10 Schraube screw 003183.00 Stehbolzen stay bolt 002381.00 Mutter 1400343 Verschraubung screw joint 007971.00... - Page 31 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009211.00 Aufleger rechts support right DIN 912 M5x18 Schraube screw DIN 6797 A5,3 Zahnscheibe lock washer DIN 913 M5x6 Schraube screw 2102027.01 Motor motor 009009.00 Zahnrad gear wheel...
-
Page 32: Quertransport
Tafel 15 Quertransport 1360 / 1365... - Page 33 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010736-00 Bügel stirrup 010735-00 Lagerplatte bearing plate 010737-00 Zylinder Halter cylinder holder 010746-00 Mitnehmer komplett actuator complete 1000238-00 Zylinder cylinder 1500393-00 Gelenkkopf swivel head 1500466-00 Sintermetallbuchse sintered metal sleeve...
-
Page 34: Ventilverteilung A+B
A- Maschine B- Maschine Einschwenker Tafel 16 Ventilverteilung-A+B 1360 / 1365... - Page 35 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 009174-01 Ventilleiste valve bar 1100314-00 Anschlussplatte connection plate 1100309-00 Ventil valve 1100309-01 Dichtung gasket 007833-00 Befestigungs-Winkel fastening bracket 007410-00 Verteilerdüse distributor jet 1100243-00 Dichtring packing ring 1400343-00 Verschraubung...
-
Page 36: Steuerung
Tafel 17 Steuerung 1360... - Page 37 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 2102021-00 Steuerung control unit 2102020-00 Memory Card memory Card DIN 912 M4x35 Zylinderschraube cylinder screw DIN 125 A4,3 Scheibe washer DIN 9021-4,3 Scheibe washer Steuerung 1360...
-
Page 39: Schaltkasten
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. DIN 965 M3x8 Schraube screw DIN 84 M3x6 Schraube screw 2102027-05 Leiterplatte conductor plate 2102011-11 Distanzbüchse spacer 2102027-07 Modul module 2102027-04 Modul module 2102021-09 Sicherung fuse 2102021-10... -
Page 41: Stromversorgung
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 21002021-22 Schraube screw 21002027-15 Schraube screw 21002027-14 Leiterplatte conductor plate 21002021-17 Distanzbüchse spacer 21002027-12 Modul module 21002027-13 Modul module 21002027-11 Sicherung fuse 21002021-14 Stecker plug 21002027-10 Kabel... -
Page 43: Fadenwächter 2-Fach
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 2100688 Fademwächter thread monitor DIN 912 M6x18 Schraube screw DIN 912 M3x12 Schraube screw 004709-00 Distanzstück spacer DIN 912 M6x12 Schraube screw 004710-00 Halter holder DIN 912 M4x12 Schraube... -
Page 45: Beistelltisch
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 007572-01 Tischplatte table plate 2100663 Gehäuse housing 2100700 Befestigung mounting 2100703 Kontaktelement contact component 1600422 Rolle pulley DIN 934 M12 Mutter 2100666 Drucktaster push-button 007600-00 Fuss DIN 933 M8x15... -
Page 47: Tisch Ohne Klebehefter
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 008070-01 Tischplatte table plate 002109-00 Halter holder DIN 963 M4x10 Schraube screw 002108-00 Riegel locking bolt 1900541 Magnet magnet DIN 125 A6,2 Scheibe washer 008071-01 Tischplatte table plate... -
Page 49: Tisch Mit Klebehefter
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 008072-01 Tischplatte table plate DIN 912 M8x30 Schraube screw DIN 963 M4x25 Schraube screw DIN 6340 - 8,4 Scheibe washer 1900541 Magnet magnet 2400826 Motor motor 008073-01... -
Page 51: Klebehefter
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1400341 Verschraubung screw joint 1100208 Verschraubung screw joint 1300310 Verschraubung screw joint 1000163 Zylinder cylinder 1300312 Verschraubung screw joint 004851-00 Schutzblech guard 004849-00 Zylinderhalter cylinder holder DIN 912 M5x12 Schraube... - Page 53 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 004514-00 Welle shaft 91.4513-00 Rolle komplett roller complete 1500646 Nadelhülse bearing 1500429 Buchse bushing 1500434 Buchse bushing 004513-00 Rolle roller 004502-00 Lager bearing 004511-00 Blattfeder leaf spring DIN 912 M4x10...
-
Page 55: Klebehefter
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 1600488 Kugelknopf ball screw DIN 913 M10x25 Schraube screw 1600485 Schraube screw 004526-00 Rolle roller 004529-00 Plastikscheibe plastic washer DIN 963 M3x12 Schraube screw 004527-00 Scheibe washer... -
Page 57: Futterklammer
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 002288-00 Führung guide DIN 912 M4x6 Schraube screw DIN 933 M6 Mutter DIN 125 A6,4 Scheibe washer 002287-00 Klammerführung clamp guide 1500429 Buchse bushing 008362-00 Leiste ledge... -
Page 59: Konturenführung 3. Kopf
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 006927-00 Drossel throttle valve 002847-00 Führungsbügel bracket guide 1000045 Zylinder cylinder DIN 913 M4x5 Schraube screw 009192-00 Blech sheet metal 002865-00 Bolzen bolt 1600463 Stellring set collar DIN 912 M3x10... -
Page 61: Ventilverteilung 3. Kopf
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 008258-00 Ventilplatte valve plate DIN 125 A6,4 Scheibe washer DIN 912 M6x15 Schraube screw 1100241 Stopfen blind closure 1100243 Dichtring packing ring 1100320 Ventil valve 1100189 Drossel... -
Page 63: Steuerung Klebehefter
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 2100694.01 Regler thermostat 009389-00 Gehäuse housing 2102023 Sicherungsbügel fuse frame 2102022 Einbaustecker assembly plug 2100544 Kabelverschraubung cable gland 2100542 Kabelverschraubung cable gland 2100509.10 Stecker plug DIN 963 M3x10 Schraube... -
Page 64: Spannungslüftung
Tafel 31 Spannungslüftung 1360 / 1365 1360 / 1365... - Page 65 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 9780-00-1281 Winkel square 1400341-00 Verschraubung screw joint 1100287-00 Ventil valve 1000120-00 Zylinder cylinder DIN 439-M6 Sechskantmutter 1400343-00 Verschraubung screw joint 009924-00 Scheibe washer 009923-00 Stift tack 1100288-00...
-
Page 66: Druckminderer + Luftpistole
Druckminderer + Luftpistole 1360... - Page 67 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 010756-00 Halteblech holding plate 1200274-00 Druckregler pressure regulator 1200277-00 Manometer pressure gauge 1300321-00 Verschraubung screw joint DIN 912 M4x10 Zylinderschraube cylinder screw 1300373-00 Luftpistole blow out device 011002-00 Beschriftungsschild...
-
Page 68: Hilfsrolle A-Kopf
Tafel 33 Hilfsrolle A-Kopf 1360 / 1365... -
Page 69: Name
STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 9297-00-1360 Führungsplatte guide plate DIN 913 M3x5 Gewindestift set screw DIN 933 M3x5 Sechskantschraube screw DIN 912 M3x10 Zylinderschraube cylinder screw 008429-00 Halter holder 1700462-00 Druckfeder pressure spring... - Page 70 Detail A Detail B Tafel 34 1360/1365 Hosenausstreifer...
- Page 71 STÜCK ARTIKEL NR. STÜCK ARTIKEL NR. BEZEICHNUNG NAME BEZEICHNUNG NAME PIECE ARTICLE NO. PIECE ARTICLE NO. 9707-00-1360 Platte plate 1100327-00 Klemme clamp 011455-00 Rohr tube 1600524-00 Klemme clamp 011454-00 Ausstreifbügel smooth bracket 011450-00 Kern core 011453-00 Ausstreifbügel smooth bracket 1300250-00 Reduzierhülse adapter sleeve DIN 912 M5x10...
